15

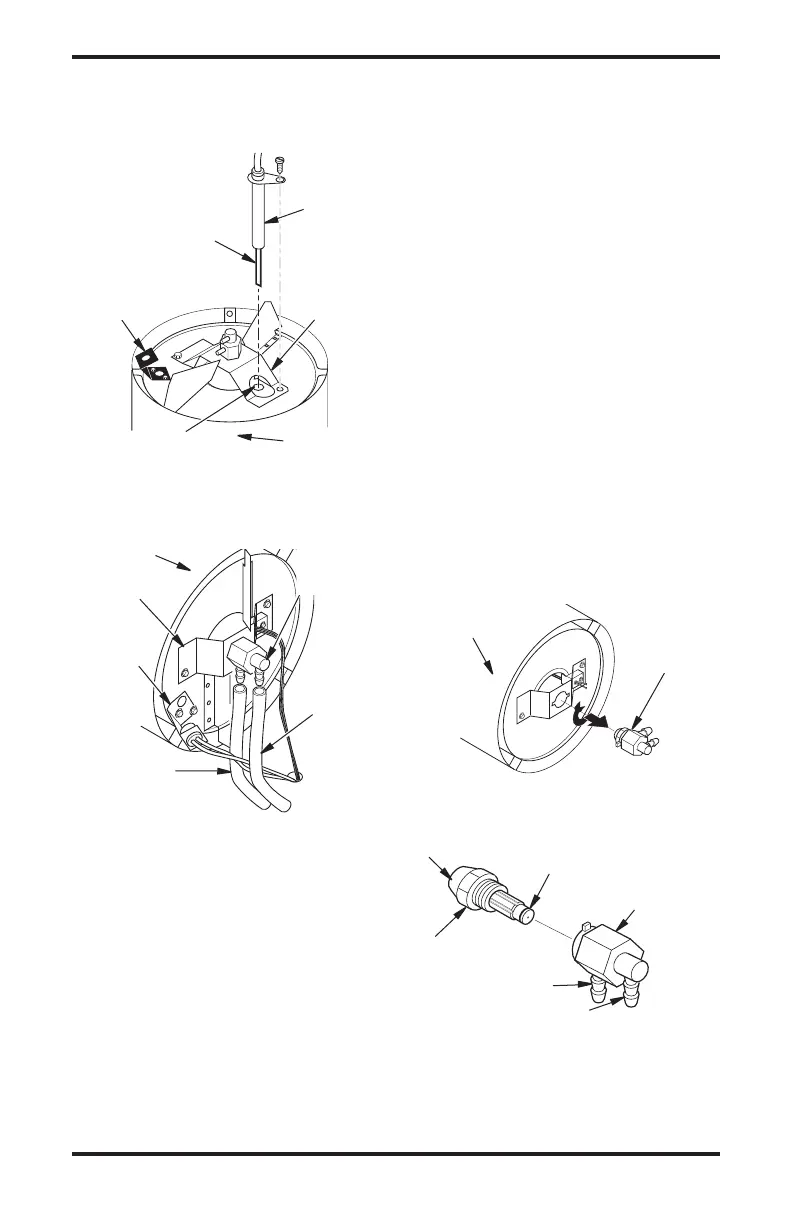

Figura 17 - Desmontaje de las mangueras
de las líneas de aire y combustible
(solamente para modelos 125T y 170T)
Cámara de
combustión
Soporte de
la fotocélula
Manguera de la
línea de aire
Soporte
adaptador de la
boquilla
Manguera de
la línea de
combustible
Ensamblaje
de boquilla-
adaptador
PROCEDIMIENTOS DE
SERVICIO
Continuación
Soporte de la
fotocélula
Encendedor
Soporte
adaptador de
la boquilla
Elemento
encendedor
Cámara de
combustión
Abertura del soporte
adaptador de la boquilla
Figura 16 - Reemplazo del encendedor
HA1100
ENSAMBLAJE DE LA BOQUILLA
Solamente para modelos 125T y 170T
1. Desmonte la cubierta superior (consulte
Des-
montaje de la cubierta superior, página 12).
2. Desmonte el ventilador (consulte
Ventilador,
página 12).
3. Retire las mangueras de las líneas de aire y
combustible del ensamblaje de la boquilla
(consulte la figura 17).
4. Gire el ensamblaje de la boquilla 1/4 de vuelta
a la izquierda y tire de él hacia el motor para
desmontarlo (consulte la figura 18).
5. Coloque la parte hexagonal de plástico en el
tornillo de banco y apriete ligeramente.
6. Desmonte cuidadosamente la boquilla del adap
-
tador de boquilla utilizando una llave tubular
de 5/8 de pulgada (consulte la figura 19).
7. Sople aire comprimido a través de la cara de
la boquilla. Esto eliminará suciedades del área
de la boquilla.
8. Inspeccione el casquillo de la boquilla en
busca de daños.
9. Vuelva a colocar la boquilla en el adaptador
hasta que la boquilla se asiente. Apriete 1/3
de vuelta más usando una llave tubular de 5/8
pulgadas de 4.5 a 5.1 N-m (40 a 45 pulg-lb).
Consulte la figura 19.
10.
Conecte el ensamblaje de la boquilla al soporte
adaptador de la boquilla (consulte la figura 18).
11. Conecte las mangueras de las líneas de aire y
combustible al ensamblaje de la boquilla. Con
-
sulte Reemplazo de las líneas de combustible
y aire y su colocación adecuada, página 16.
12. Vuelva a colocar el ventilador (consulte
Ven-
tilador, página 12).
13. Vuelva a colocar la cubierta superior (con
-
sulte Desmontaje de la cubierta superior,
página 12).
Figura 18 - Desmontaje del ensamblaje
de boquilla-adaptador
Ensamblaje
de boquilla-
adaptador
Cámara de
combustión
Figura 19 - Boquilla y adaptador de la
boquilla
Cara de la
boquilla
Boquilla
Casquillo de la boquilla
Adaptador de
la boquilla
Niple de la
línea de aire
Niple de la línea
de combustible
