Safety Information
102 / 268 06/2021
Μοντέλο Αριθμός σχεδίου
Μέγεθος βίδας
σύσφιξης
EFD60-250 6159701390 M8 x 25
EFD80-330 6155482910 M8 x 25
EFD80-450 6155482910 M8 x 25
EFD80-680 6155482910 M8 x 25
EFD80-950 6155482910 M8 x 25
EFDO24-20 6159702760 M6 x 20
EFDO30-80 6159702770 M6 x 20
EFDO40-180 6159702780 M8 x 25
EFDO54-450 6159702790 M8 x 25
Εύρος ελεγκτή
για να τροφοδοτήσει και να οδηγήσει αυτό το προϊόν, μπορεί
να χρησιμοποιηθεί μόνο κάτω από το πολυ-σύστημα.
CVI3 Vision 6159326910
CVI3 Vision eSTOP 6159326940
TWINCVI3 6159326970
TWINCVI3 eSTOP 6159326980
CVI3 Λειτουργία 6159326900
CVI3 Λειτουργία eSTOP 6159326930
Οδηγίες ασφαλείας για τον κατασκευαστή του
μηχανήματος
Desoutter δεν θα πρέπει να θεωρηθεί υπεύθυνη για τυχόν
τραυματισμό, ατύχημα ή ζημία που μπορεί να οφείλεται σε
εσφαλμένη εγκατάσταση, τροποποίηση ή εκκίνηση ή χρήση
εκτός της προβλεπόμενης χρήσης προϊόντων Desoutter από
τον πελάτη ή από τρίτο μέρος.
Προστασία χειριστή
Αυτό το προϊόν έχει ως στόχο να ενσωματωθεί ως εξάρτημα
σε μια μηχανή.
Δεν είναι ένα εργαλείο αυτόνομο ούτε χειρός, μπορεί να
χρησιμοποιηθεί ως έχει.
Είναι ευθύνη του κατασκευαστή μηχανημάτων να
διασφαλίσει ότι:
• Το προϊόν περιβάλλεται κατάλληλα από προφυλακτήρες
για να αποτρέψει οποιαδήποτε επαφή εκούσια ή ακούσια
σε πιθανές θερμές περιοχές αυτού του προϊόντος.
Παράδειγμα προφυλακτήρα:
• Εάν η εκκίνηση του μηχανήματος απαιτεί από τον
χειριστή να λειτουργεί συνεχώς μια σκανδάλη, η
λειτουργία γρήγορης διακοπής του ελεγκτή είναι σωστά
συνδεδεμένη με αυτήν τη σκανδάλη, εκτός από τη
συσκευή εκκίνησης (ψηφιακή είσοδος ή δίκτυο)
Ανατρέξτε στις πληροφορίες του προϊόντος που
παρέχονται με τη μονάδα ελέγχου για περισσότερες
λεπτομέρειες σχετικά με την καλωδίωση και τη ρύθμιση
της λειτουργίας Quick Stop.
Εγκατάσταση καλωδίου εργαλείου
Το καλώδιο εργαλείου πρέπει να τοποθετηθεί για να
αποφευχθεί η παρατεταμένη επαφή με τον κινητήρα που
είναι το πιο ζεστό μέρος του εργαλείου.
Αν και το εργαλείο διαθέτει θερμική προστασία που
απενεργοποιεί τη λειτουργία όταν έχει φτάσει σε πολύ
υψηλή θερμοκρασία, είναι ευθύνη του χρήστη να ρυθμίσει
το εργαλείο ώστε να λειτουργεί εντός των καθορισμένων
μέγιστων θερμοκρασιών.
Η ενσωμάτωση των καλωδίων στην εφαρμογή πρέπει να
αποτρέπει τη συνεχή επαφή του καλωδίου του άξονα από
τον κινητήρα του άξονα ικανό να παράγει υψηλές
θερμοκρασίες.
Η ενσωμάτωση πρέπει να τηρεί τις συστάσεις που
παρέχονται με τα καλώδια (περιλαμβάνεται η οδηγία
6159923380).

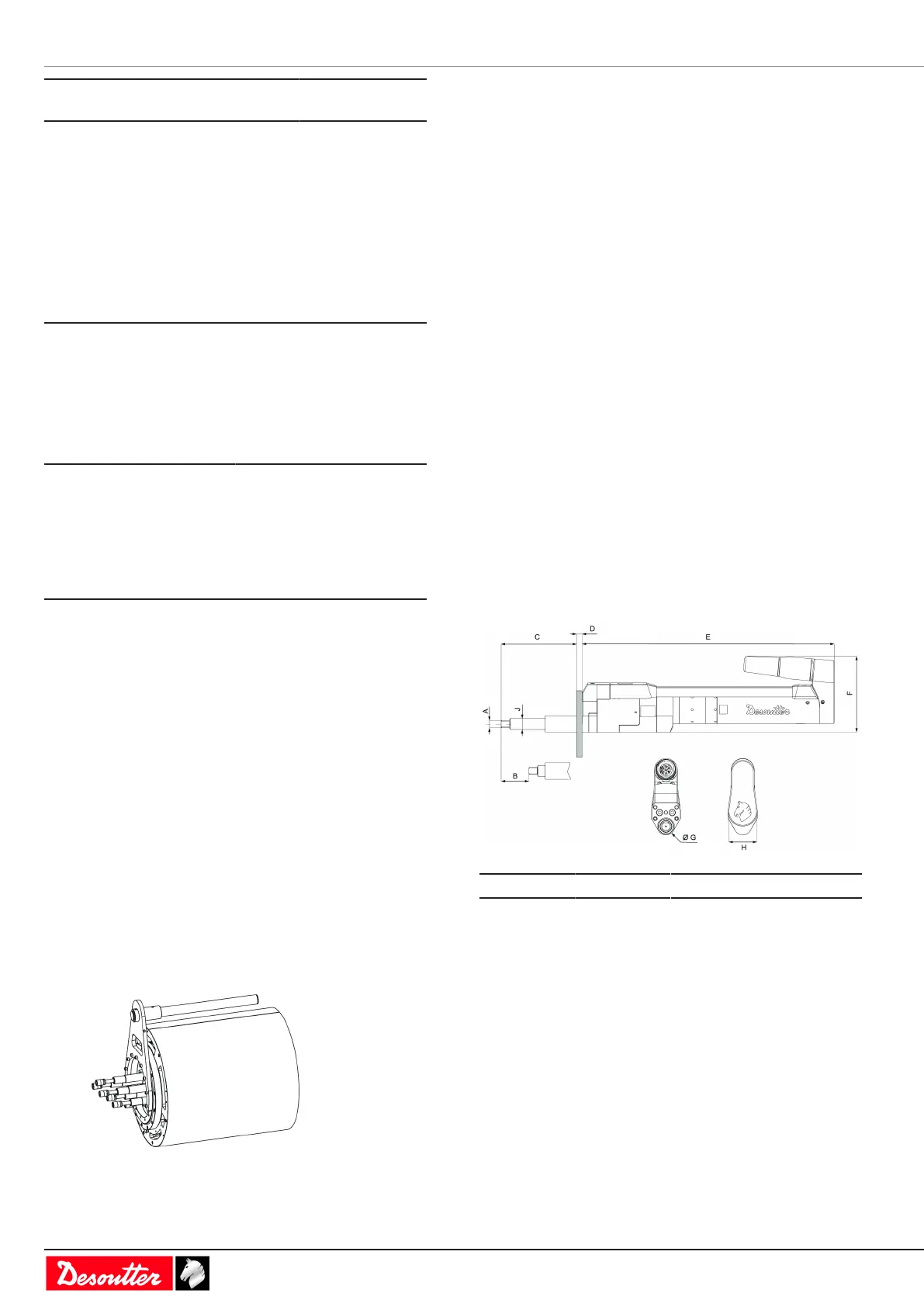

Εγκατάσταση
Διαστάσεις (mm)
Μοντέλο A B Γ
EFD43-8 9,5 50 76
EFD43-15 9,5 50 76
EFD43-30 9,5 50 75
EFD43-45 9,5 50 75
EFD51-70 12,7 50 95
EFD51-135 12,7 50 95
EFD60-175 19,1 50 104
EFD60-250 19,1 50 104
EFD80-330 19,1 60 114
EFD80-450 19,1 60 114
EFD80-680 25,4 60 122
EFD80-950 25,4 60 122
EFDO24-20 9,5 50 121
EFDO30-80 12,7 50 136
