Safety Information
74 / 268 06/2021
Model Tegningsnummer
Størrelse på klem-
skrue
EFD80-450 6155482910 M8 x 25
EFD80-680 6155482910 M8 x 25
EFD80-950 6155482910 M8 x 25
EFDO24-20 6159702760 M6 x 20
EFDO30-80 6159702770 M6 x 20
EFDO40-180 6159702780 M8 x 25
EFDO54-450 6159702790 M8 x 25
Betjeningsinterval
Kun nedenstående multisystem kan anvendes til at drive og
køre dette produkt.
CVI3 Vision 6159326910
CVI3 Vision eSTOP 6159326940
TWINCVI3 6159326970
TWINCVI3 eSTOP 6159326980
CVI3 Function 6159326900
CVI3 Function eSTOP 6159326930
Sikkerhedsinstruktioner til maskinfabrikanten
Desoutter må ikke holdes ansvarlig for personskade, ulykker
eller skader, der kan være forårsaget af fejlagtig installation,
ændring eller opstart eller anvendelse anden end den tilsigt-
ede anvendelse af Desoutter-produkter, af kunden eller en
tredjepart.
Operatørbeskyttelse
Dette produkt er beregnet til at blive integreret som en kom-
ponent i en maskine.
Det er ikke et selvstændigt eller et håndholdt værktøj, der
kan bruges som det er.
Det er maskinproducentens ansvar at sikre sig, at:
• Produktet er korrekt afskærmet for at forhindre enhver
kontakt, både tilsigtet og utilsigtet, med potentielle
varme områder på dette produkt.
Eksempel på afskærmning:
• Hvis maskinstart kræver, at operatøren kontinuerligt bet-
jener en udløser, er kontrolenhedens Quick Stop-funk-
tion korrekt tilsluttet denne udløser, ud over startenheden
(digitalt input eller netværk)
Se produktinformationen, der fulgte med kontrolen-
heden, for at få yderligere oplysninger om Quick Stop-
funktionens ledningsføring og opsætning.
Værktøjskabelinstallation
Værktøjskablet skal anbringes for at undgå langvarig kontakt
med motoren, som er den varmeste del af værktøjet.
Selvom værktøjet har en termisk beskyttelse, der slukker for
driften, når temperaturen bliver for høj, er det brugerens
ansvar at konfigurere værktøjet til at fungere inden for de
fastlagte maksimale temperaturer.
Integrationen af kabler i applikationen skal forhindre en kon-
tinuerlig kontakt af spindelkablet fra spindelmotoren, der kan
generere høje temperaturer.
Integrationen skal overholde de anbefalinger, der følger med
kablerne (herunder retningslinje 6159923380).

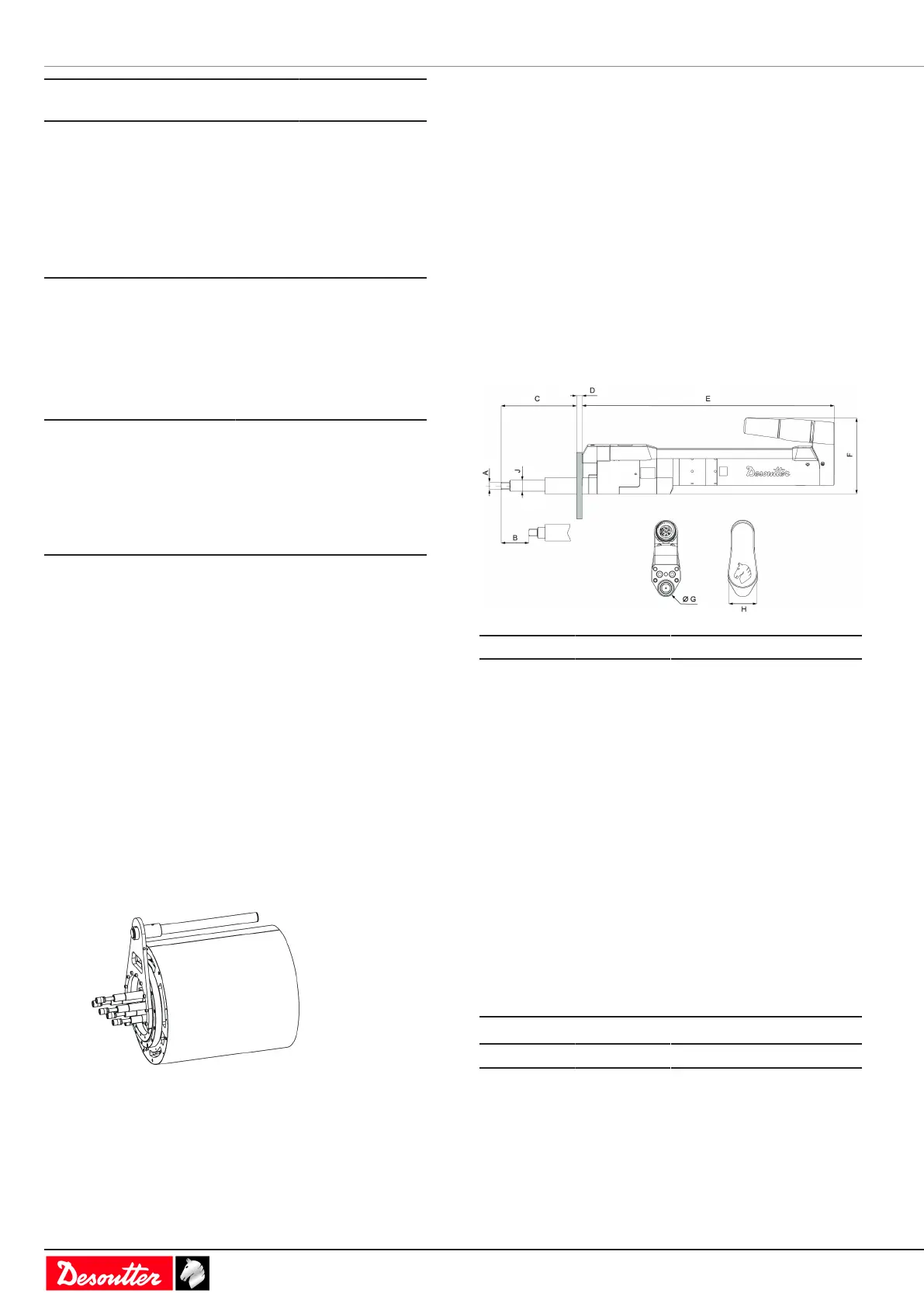

Installation
Mål (mm)
Model A B C
EFD43-8 9,5 50 76
EFD43-15 9,5 50 76
EFD43-30 9,5 50 75
EFD43-45 9,5 50 75
EFD51-70 12,7 50 95
EFD51-135 12,7 50 95
EFD60-175 19,1 50 104
EFD60-250 19,1 50 104
EFD80-330 19,1 60 114
EFD80-450 19,1 60 114
EFD80-680 25,4 60 122
EFD80-950 25,4 60 122
EFDO24-20 9,5 50 121
EFDO30-80 12,7 50 136
EFDO40-180 19,1 50 134
EFDO54-450 19,1 50 135
Model D E F
EFD43-8 10 286 121
EFD43-15 10 286 121
EFD43-30 10 322 121
EFD43-45 10 322 121
EFD51-70 16 367 136
EFD51-135 16 367 136
