Safety Information
104 / 268 06/2021
Μοντέλο Ζ Η Ι
EFD43-15 - 1,69 0,55
EFD43-30 - 1,69 0,55
EFD43-45 - 1,69 0,55
EFD51-70 - 2,01 0,79
EFD51-135 - 2,01 0,79
EFD60-175 - 2,36 0,79
EFD60-250 - 2,36 0,79
EFD80-330 - 3,15 1,26
EFD80-450 - 3,15 1,26
EFD80-680 - 3,15 1,26
EFD80-950 - 3,15 1,26
EFDO24-20 0,94 1,69 0,59
EFDO30-80 1,18 2,01 0,79
EFDO40-180 1,57 2,36 0,98
EFDO54-450 2,12 3,15 1,38

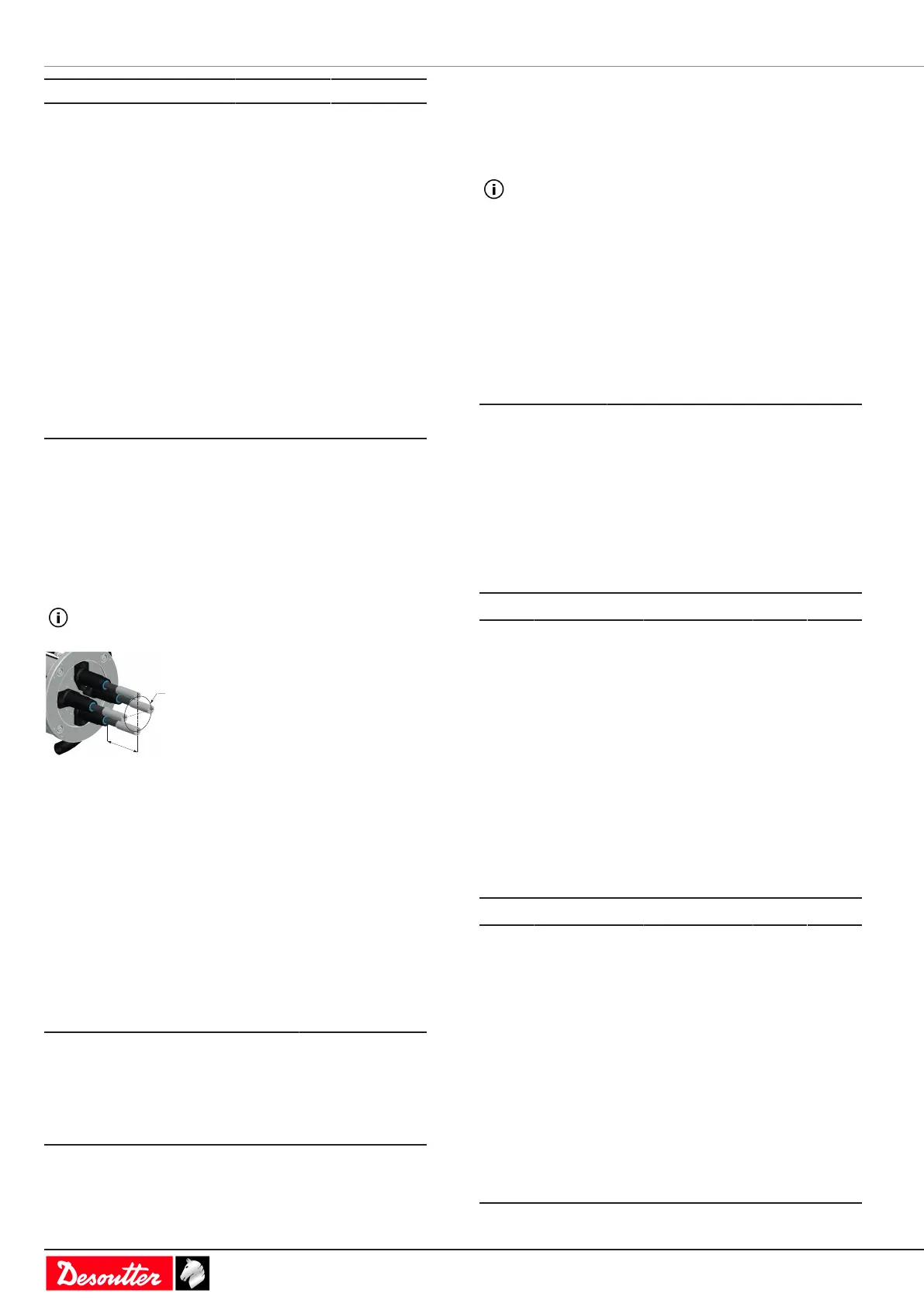

Περιορισμοί σχεδιασμού για μηχανές πολλαπλών
αξόνων σχετικά με τους άξονες περιστροφής EFDO
Εδώ είναι η εξίσωση σχεδιασμού που σχετίζεται με τον
τηλεσκοπικό άξονα που είναι ενσωματωμένος στους άξονες
περιστροφής EFDO. Ο σχεδιασμός EFDO απαιτεί
συμμόρφωση με:
L < d x A/C + B
Η εξίσωση ισχύει μόνο όταν όλες οι σταθερές έχουν
οριστεί σε τιμές που δίνονται στο παρακάτω διάγραμμα.
όπου:
L (mm) Συνολικό μήκος άξονα +
υποδοχής μετρούμενο
πλήρως εκτεινόμενο από το
μπροστινό ρουλεμάν έως το
άκρο της υποδοχής.
d (mm) Διάμετρος μοτίβου σε
πολλαπλές τροχούς ή
ελάχιστη απόσταση μεταξύ
αξόνων ατράκτου
Σταθερές τηλεσκοπικών μονάδων
Μοντέλο A B
EFDO24-20 69 -39,5
EFDO30-80 110 -46
EFDO40-180 202 -53
EFDO54-450 307 -57
Για να ασφαλίσετε την τοποθέτηση τηλεσκοπικών μονάδων,
βεβαιωθείτε ότι:
- οι βίδες είναι κλάσης ποιότητας 12,9
- οι ροπές που εφαρμόζονται είναι 16 Nm για M6 και 40 Nm
για M8.
Εάν η εφαρμογή απαιτεί μεγαλύτερο μήκος άξονα από
αυτό που δίνεται στην εξίσωση, συνιστάται να επιλέξετε
μια τετράγωνη μονάδα δίσκου μεγαλύτερου μεγέθους.
Περιορισμοί σχεδιασμού για μηχανές πολλαπλών
αξόνων σχετικά με τους άξονες περιστροφής EFD
Προκειμένου να παρασχεθεί μεγαλύτερη αντίσταση σε αυτή
την εφαρμογή, προαιρετικές τηλεσκοπικές ενότητες μπορούν
να προστεθούν στους τυπικούς άξονες. Ανατρέξτε στο
εγχειρίδιο χρήσης 6159924120 για τεχνικές πληροφορίες και
οδηγίες σχεδιασμού. Δείτε παρακάτω τη θήκη χρήσης και το
διαθέσιμο εύρος των τηλεσκοπικών μονάδων:
Μοντέλο
εργαλείου
Τηλεσκοπικός
αριθμός
εξαρτήματος
μονάδας
Κατάλληλη βίδα
σύσφιξης για
χρήση
EFx43 3/8" 6153970135 M6 x 30
EFx51 1/2" 6153970175 M8 x 25
EFx60 3/4" 6153970145 M8 x 25
EFx80 - 3/4" 6153992670 M8 x 35
EFx80 - 1" 6153992680 M8 x 35
Μοντέλ
ο
εργαλεί
ου
EFD43-
8
EFD43-
15
EFD43-
30
EFD43-
45
EFD51-
70
EFD51-
135
EFx43
3/8"
x x x x
EFx51
1/2"
x x
EFx60
3/4"
EFx80
- 3/4"
EFx80
- 1"
Μοντέλ
ο
εργαλεί
ου
EFD60-
175
EFD60-
250
EFD80-
330
EFD80-
450
EFD80-
680
EFD80-
950
EFx43
3/8"
EFx51
1/2"
EFx60
3/4"
x x
EFx80
- 3/4"
x x
EFx80
- 1"
x x
