Pokyny špecifické pre výrobok

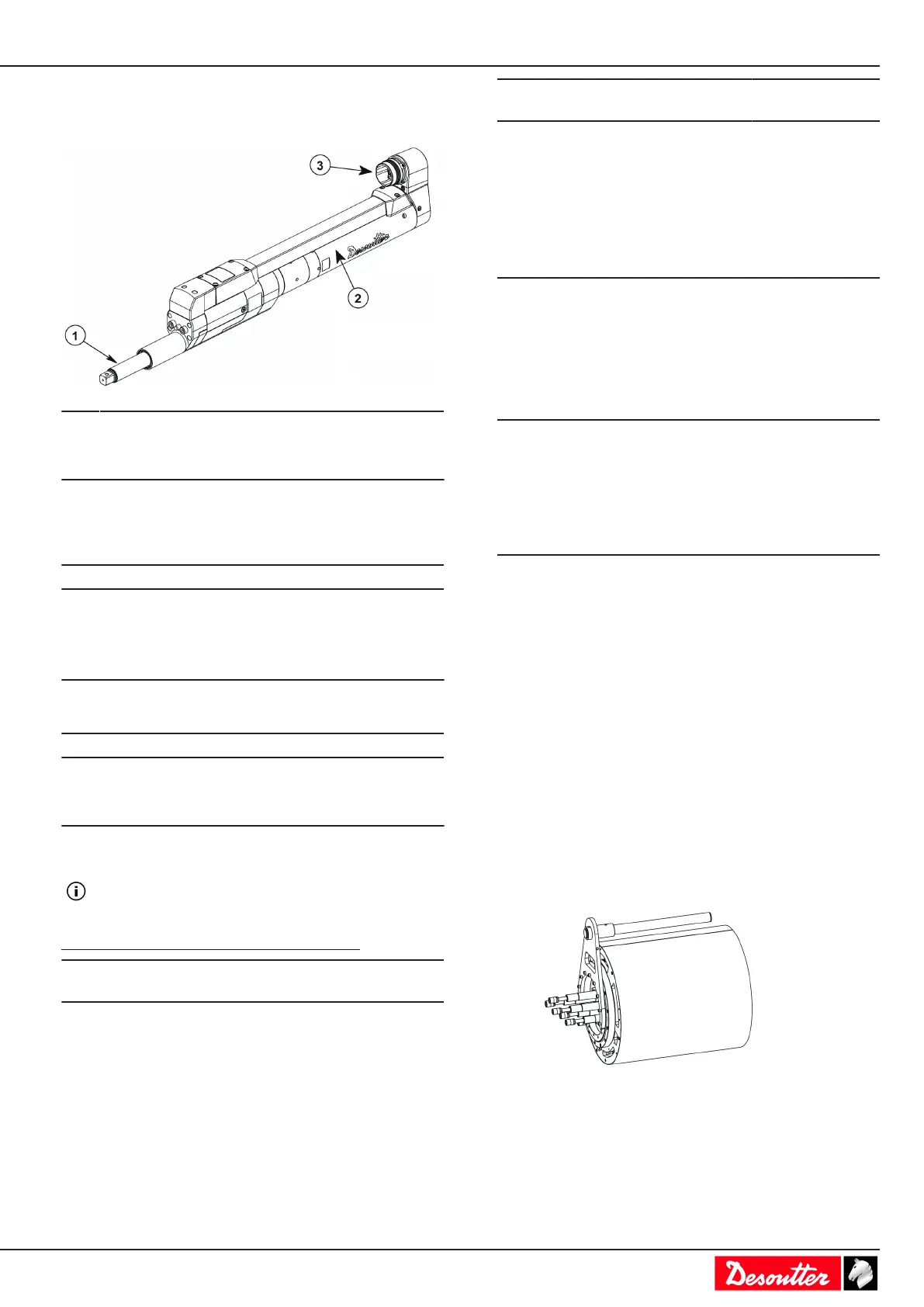

Popis výrobku
1 Výstupné upínadlo
2 Motor
3 Káblový konektor
Potrebné príslušenstvo
Káble nástroja EFDx / EFMx
Dĺžka (m) Dĺžka (ft) Číslo dielu
2,5 8,20 6159176510
5 16,0 6159176520
10 32,8 6159176540
15 49,2 6159176550
Predlžovacie káble nástroja
Dĺžka (m) Dĺžka (ft) Číslo dielu
8 26,2 6159175810
16 52,5 6159175840
32 105 6159175870
Montážne dosky
Montážne dosky nie sú v rozsahu dodávky.
Pozri nasledujúce usmerňujúce čísla výkresov dostupné na
https://www.desouttertools.com/resource-centre
.
Model Číslo výkresu
Veľkosť upínacej
skrutky
EFD43-8 6159701380 M6 x 20
EFD43-15 6159701380 M6 x 20
EFD43-30 6159701380 M6 x 20
EFD43-45 6159701380 M6 x 20
EFD51-70 6159701390 M8 x 25
EFD51-135 6159701390 M8 x 25
EFD60-175 6159701390 M8 x 25
EFD60-250 6159701390 M8 x 25
EFD80-330 6155482910 M8 x 25
Model Číslo výkresu
Veľkosť upínacej
skrutky
EFD80-450 6155482910 M8 x 25
EFD80-680 6155482910 M8 x 25
EFD80-950 6155482910 M8 x 25
EFDO24-20 6159702760 M6 x 20
EFDO30-80 6159702770 M6 x 20
EFDO40-180 6159702780 M8 x 25
EFDO54-450 6159702790 M8 x 25
Rozsah ovládača
Na napájanie a pohon tohto výrobku sa môže používať iba
nižšie uvedený systém Multi.
CVI3 Vision 6159326910
CVI3 Vision eSTOP 6159326940
TWINCVI3 6159326970
TWINCVI3 eSTOP 6159326980
CVI3 Function 6159326900
CVI3 Function eSTOP 6159326930
Bezpečnostné pokyny pre výrobcu stroja
Spoločnosť Desoutter nesmie byť činená zodpovednou za ži-
adne zranenie, nehodu alebo škodu, ktoré môžu byť násled-
kom nesprávnej inštalácie, úpravy alebo spustenia, resp.
použitia v rozpore so zamýšľaným použitím výrobkov Des-
outter zákazníkom alebo treťou stranou.
Ochrana operátora
Tento výrobok je určený na integráciu ako komponent do
stroja.
Nejde o samostatný ani ručný nástroj, používa sa tak, ako je.
Zodpovednosťou výrobcu stroja je zabezpečiť, aby:
• Výrobok bol obklopený ochrannými zariadeniami, aby
sa zabránilo akémukoľvek úmyselnému alebo neúmysel-
nému kontaktu s potenciálne horúcimi miestami na
tomto výrobku.
Príklad ochranného zariadenia:
• Ak si spustenie stroja vyžaduje, aby operátor držal st-
lačený spúšťač, funkcia Rýchle zastavenie ovládača je ri-
adne pripojená k tomuto spúšťaču, okrem spúšťacieho
zariadenia (digitálny vstup alebo sieť)
Ak chcete získať bližšie podrobnosti o zapojení a nas-
tavení funkcie Rýchle zastavenie, pozrite si informácie o
výrobku priložené k jednotke ovládača.
