Safety Information
06/2021 151 / 268
Tento produkt je určen integraci do stroje jako jeho součást.
Nejde o samostatný ani ruční nástroj, který by bylo možno
používat samostatně.
Výrobce stroje odpovídá za zajištění, aby:
• produkt byl řádně opatřen chrániči ve své blízkosti, aby
se předcházelo jakémukoli záměrnému či nezáměrnému
kontaktu s potenciálně horkými místy tohoto produktu;
Příklad chrániče:
• pro případ, že při spuštění stroje musí obsluha stále
používat spouštěcí tlačítko, byla funkce rychlého zas-
tavení controlleru řádně připojena k tomuto spouštěcímu
tlačítku společně se spouštěcím zařízením (digitálním vs-
tupem nebo sítí).
Další podrobnosti o zapojení a nastavení funkce rych-
lého zastavení jsou uvedeny v informacích o produktu,
které se dodávají s jednotkou controlleru.
Montáž kabelu nástroje
Kabel nástroje musí být umístěn tak, aby se předešlo jeho
dlouhému kontaktu s motorem, který představuje nejvíce
horkou část nástroje.
Nástroj sice je vybaven tepelnou ochranou, která v případě
dosažení příliš vysoké teploty nástroj vypíná a zamezuje jeho
dalšímu provozu, ale uživatel odpovídá za konfiguraci
nástroje způsobem, aby se používat v rámci uvedených max-
imálních teplot.
Integrace kabelů při použití musí zamezit stálému kontaktu
kabelu vřetena ze vřetenového motoru, který dokáže vyvi-
nout vysoké teploty.
Integrace musí být provedena v souladu s doporučeními pro
kabely (viz pokyn 6159923380).

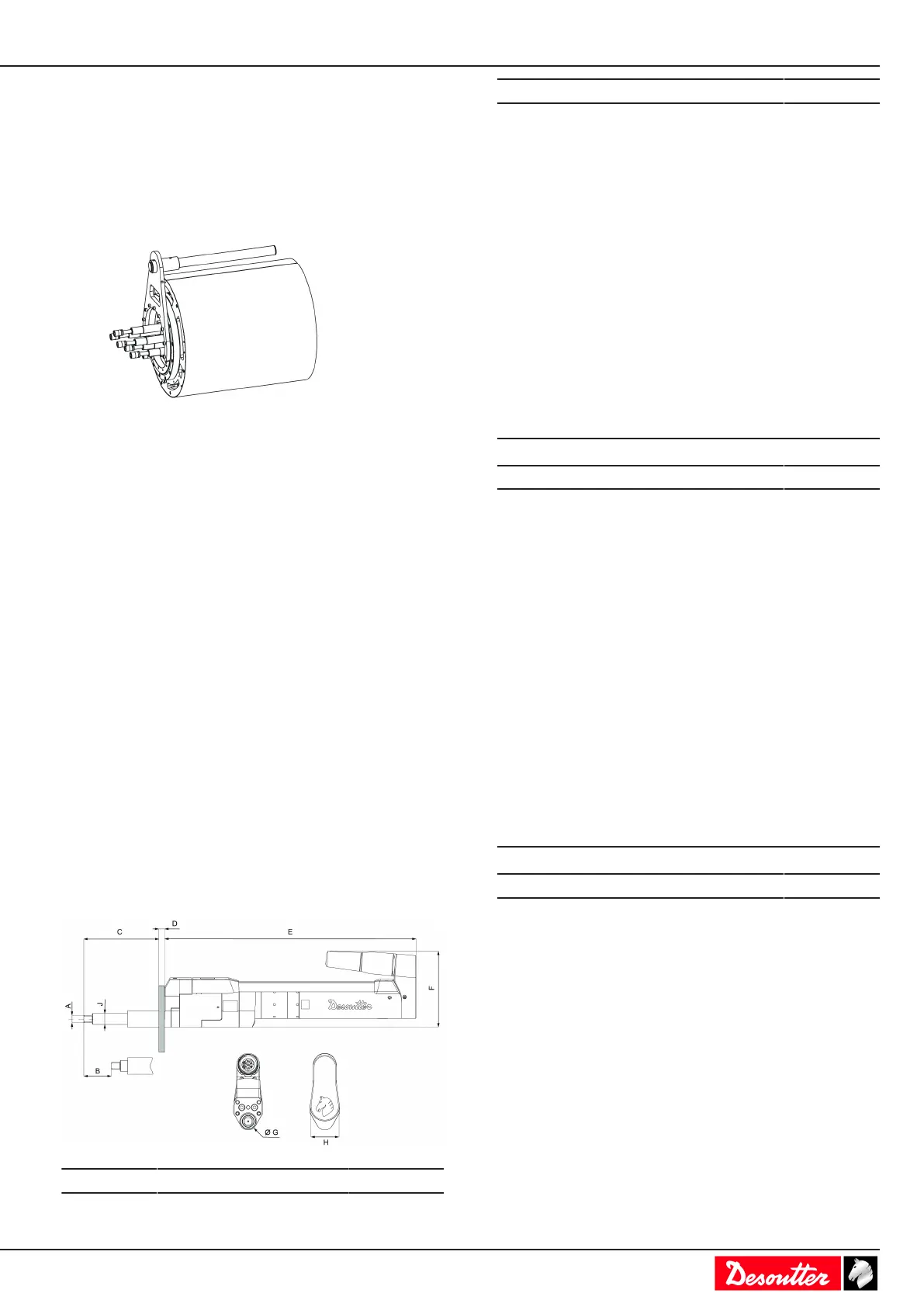

Instalace
Rozměry (mm)
Model A B C
EFD43-8 9,5 50 76
Model A B C
EFD43-15 9,5 50 76
EFD43-30 9,5 50 75
EFD43-45 9,5 50 75
EFD51-70 12,7 50 95
EFD51-135 12,7 50 95
EFD60-175 19,1 50 104
EFD60-250 19,1 50 104
EFD80-330 19,1 60 114
EFD80-450 19,1 60 114
EFD80-680 25,4 60 122
EFD80-950 25,4 60 122
EFDO24-20 9,5 50 121
EFDO30-80 12,7 50 136
EFDO40-180 19,1 50 134
EFDO54-450 19,1 50 135
Model D E F
EFD43-8 10 286 121
EFD43-15 10 286 121
EFD43-30 10 322 121
EFD43-45 10 322 121
EFD51-70 16 367 136
EFD51-135 16 367 136
EFD60-175 16 383 141
EFD60-250 16 383 141
EFD80-330 25 445 157
EFD80-450 25 445 157
EFD80-680 25 445 157
EFD80-950 25 445 157
EFDO24-20 10 351 124
EFDO30-80 10 456 137
EFDO40-180 16 504 155
EFDO54-450 16 617 173
Model G H J
EFD43-8 – 43 14
EFD43-15 – 43 14
EFD43-30 – 43 14
EFD43-45 – 43 14
EFD51-70 – 51 20
EFD51-135 – 51 20
EFD60-175 – 60 20
EFD60-250 – 60 20
EFD80-330 – 80 32
EFD80-450 – 80 32
EFD80-680 – 80 32
EFD80-950 – 80 32
EFDO24-20 24 43 15
EFDO30-80 30 51 20
