Při zajišťování montáže teleskopických modulů se ujistěte,
že:
- šrouby jsou třídy kvality 12.9,
- použité momenty jsou 16 Nm pro M6 a 40 Nm pro M8.
Pokud aplikace vyžaduje větší délku hřídele než vychází
v rovnici, doporučuje se zvolit větší velikost výstupního
čtyřhranu.
Konstrukční omezení pro stroje s více vřeteny s
ohledem na vřetena EFD
Z důvodu zajištění většího odporu v každé aplikaci lze ke
standardním vřetenům přidat volitelné teleskopické moduly.
Podívejte se do příručky 6159924120, kde naleznete tech-
nické informace a pokyny ohledně konstrukce. Níže jsou
uvedeny případy použití a dostupná řada teleskopických
modulů:
Model nástroje Číslo dílu
teleskopického
modulu
Vhodný svěrací
šroub k použití
EFx43 3/8" 6153970135 M6 x 30
EFx51 1/2" 6153970175 M8 x 25
EFx60 3/4" 6153970145 M8 x 25
EFx80 - 3/4" 6153992670 M8 x 35
EFx80 - 1" 6153992680 M8 x 35
Model
nástroje
EFD43-
8
EFD43-
15
EFD43-
30
EFD43-
45
EFD51-
70
EFD51-
135
EFx43
3/8"
x x x x
EFx51
1/2"
x x
EFx60
3/4"
EFx80
- 3/4"
EFx80
- 1"
Model
nástroje
EFD60-
175
EFD60-
250
EFD80-
330
EFD80-
450
EFD80-
680
EFD80-
950
EFx43
3/8"
EFx51
1/2"
EFx60
3/4"
x x
EFx80
- 3/4"
x x
EFx80
- 1"
x x

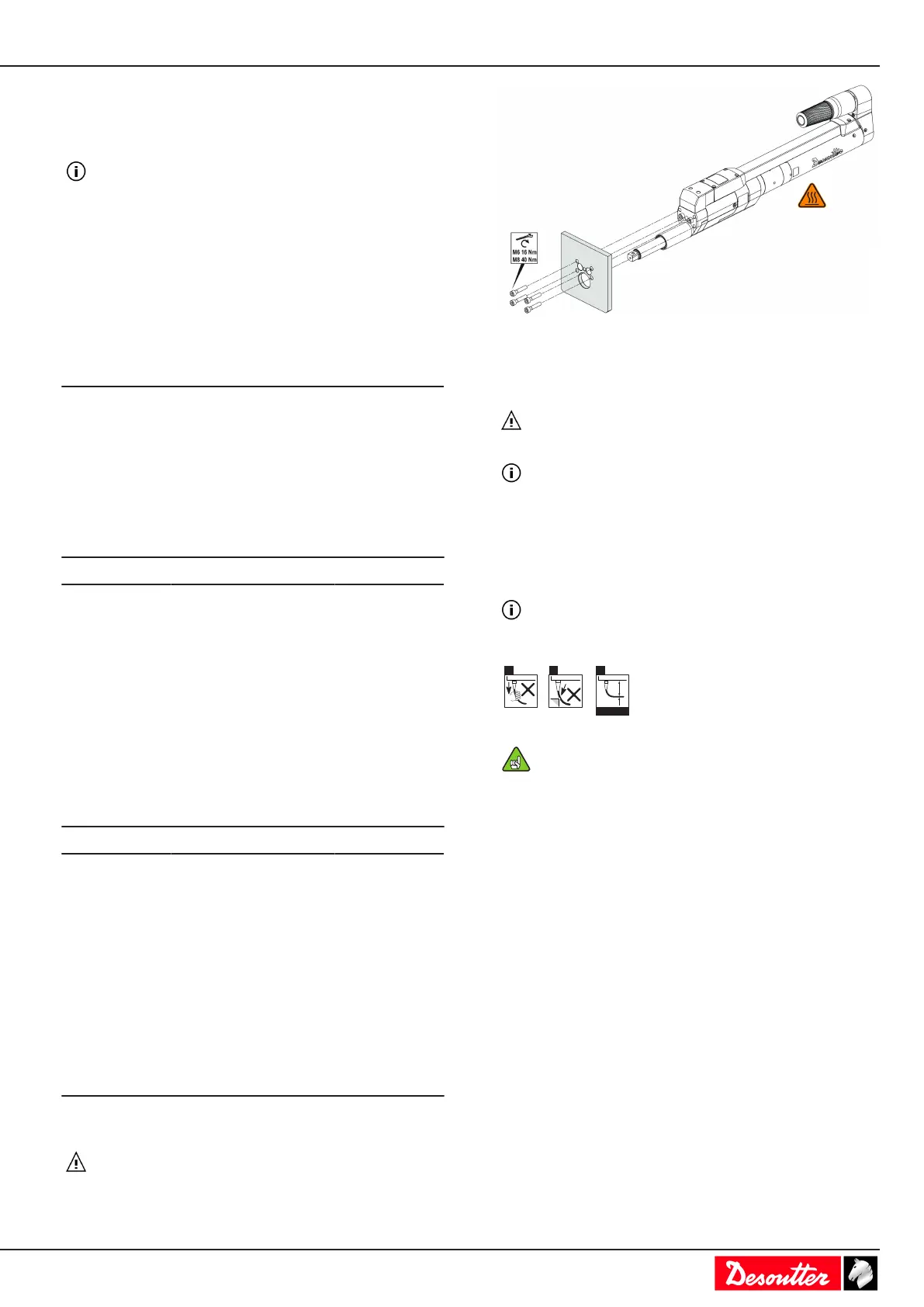

Montáž nástroje na montážní desku
VÝSTRAHA Riziko úrazu elektrickým proudem
Toto zařízení musejí instalovat, nastavovat a používat
pouze kvalifikovaní a proškolení pracovníci obsluhy.
Ujistěte se, že tloušťka montážní desky odpovídá údajům
uvedeným v kapitole Rozměry.
Používejte výhradně šrouby, které patří do třídy jakosti 12.9.
VÝSTRAHA Riziko úrazu elektrickým proudem
Rám pro upnutí nářadí musí být uzemněný.
Ověřte, že motor se nepohybuje, aby bylo možno
provést měření momentu.
Upozornění: v případě montáže do stroje na utahování matic
kol je vedle výstupního pohonu nutno namontovat další mon-
tážní desku.
Čtěte před montáží kabelů nástrojů
Nespojujte několik prodlužovacích kabelů. V ideálním
případě použijte nejdelší prodlužovací kabel a nejkratší
kabel nářadí.
Naše kabely nástrojů jsou sice určeny i k práci v dra-
stických podmínkách, ale z důvodu zajištění co ne-
jdelší životnosti vám doporučujeme zkontrolovat
následující body:
a – je nutno zamezit jakémukoli přímému tahu za ka-
bel;
b – je nutno zamezit tření o vnější plášť;
c – poloměry ohybu nesmějí být menší než desetiná-
sobek průměru kabelu.
Pokyny pro kabely upevněného nářadí
Kabel nesmí vyvíjet na nářadí žádný tah. Jakákoli tažná síla
na kabel (i malé intenzity, v závislosti na orientaci kabelu)
může vyvolat signál momentu v měniči.
Zkontrolujte, jestli kabely jsou dostatečně dlouhé nebo
přichyťte kabel nářadí k rámu, jak je uvedeno níže.
