Safety Information
160 / 268 06/2021
Modell Ábraszám
Rögzítőcsavar
mérete
EFD43-8 6159701380 M6 x 20
EFD43-15 6159701380 M6 x 20
EFD43-30 6159701380 M6 x 20
EFD43-45 6159701380 M6 x 20
EFD51-70 6159701390 M8 x 25
EFD51-135 6159701390 M8 x 25
EFD60-175 6159701390 M8 x 25
EFD60-250 6159701390 M8 x 25
EFD80-330 6155482910 M8 x 25
EFD80-450 6155482910 M8 x 25
EFD80-680 6155482910 M8 x 25
EFD80-950 6155482910 M8 x 25
EFDO24-20 6159702760 M6 x 20
EFDO30-80 6159702770 M6 x 20
EFDO40-180 6159702780 M8 x 25
EFDO54-450 6159702790 M8 x 25
Vezérlő tartománya
A termék vezérlésére és tápellátásának biztosítására csak az
alábbi Multi rendszer használható.
CVI3 Vision 6159326910
CVI3 Vision eSTOP 6159326940
TWINCVI3 6159326970
TWINCVI3 eSTOP 6159326980
CVI3 Function 6159326900
CVI3 Function eSTOP 6159326930
Gépgyártói biztonsági útmutatás
A Desoutter nem tehető felelőssé semmilyen olyan
sérülésért, balesetért és kárért, amely a Desoutter ter-
mékeknek az ügyfél vagy külső fél általi nem megfelelő
telepítéséből, módosításából vagy használatbavételéből, il-
letve nem rendeltetésszerű használatából adóódnak.
A kezelő védelme
A termék egy gépbe beépítve, a gép részegységeként való
használatra szolgál.
Önállóan vagy kéziszerszámként nem használható.
A gépgyártó felelőssége biztosítani a következőket:
• A terméket megfelelően körbe kell venni védőelemekkel
a termék potenciálisan forró területeivel való bármilyen
szándékos vagy véletlen érintkezés megakadályozása
érdekében.
Példa védőelemre:
• Ha a gép elindításához a kezelőnek folyamatosan
működtetnie kell egy indítókapcsolót, az indítókészülék
(digitális bemenet vagy hálózat) mellett a vezérlő gy-
orsleállítási funkcióját is megfelelően kell csatlakoztatni
az indítókapcsolóhoz.
A gyorsleállító funkció bekötésével és beállításával
kapcsolatosan további részletekért lásd a vezérlőe-
gységhez mellékelt termékinformációkat.
A szerszám kábelének elhelyezése
A szerszám kábelét úgy kell elhelyezni, hogy hosszabb ideig
ne érintkezhessen a motorral, amely a szerszám legforróbb
része.
Bár a szerszám olyan hővédelmi funkcióval van ellátva,
amely túl magas hőmérséklet elérése esetén leállítja a
működést, a felhasználó felelőssége úgy beállítani a szerszá-
mot, hogy meghatározott hőmérsékleti korlátokon belül
működjön.
A rendszerben a kábelek beépítését úgy kell megoldani, hogy
az orsó kábele folyamatosan ne érintkezhessen az orsómo-
torhoz, amely magas hőmérsékletet képes generálni
A beépítés során szem előtt kell tartani a kábelekhez mel-
lékelt javaslatokat (6159923380. sz. útmutatás).

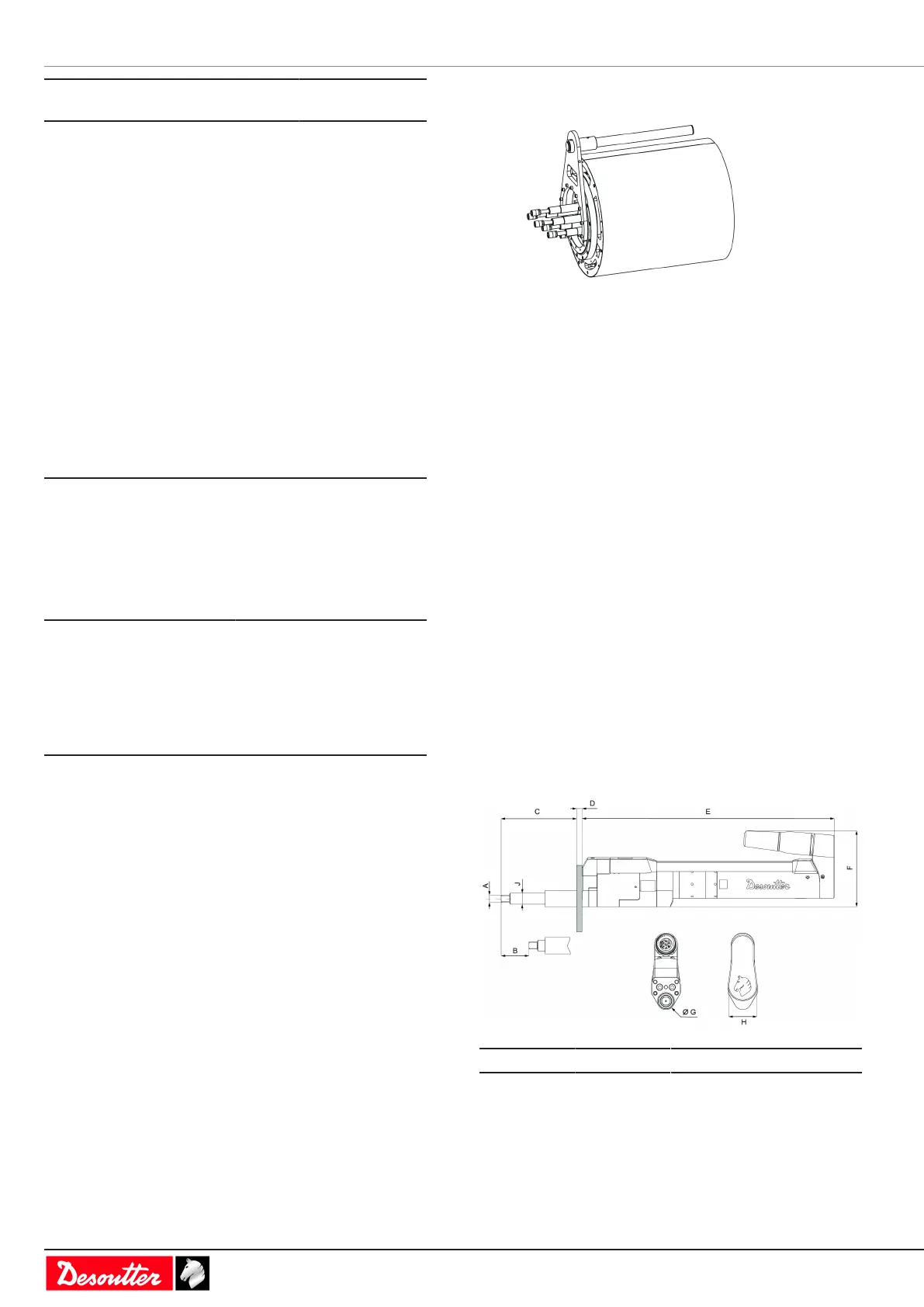

Felszerelés
Méretek (mm)
Modell A B C
EFD43-8 9,5 50 76
EFD43-15 9,5 50 76
EFD43-30 9,5 50 75
EFD43-45 9,5 50 75
EFD51-70 12,7 50 95
EFD51-135 12,7 50 95
