Safety Information
162 / 268 06/2021
Modell G H J
EFD43-15 - 1,69 0,55
EFD43-30 - 1,69 0,55
EFD43-45 - 1,69 0,55
EFD51-70 - 2,01 0,79
EFD51-135 - 2,01 0,79
EFD60-175 - 2,36 0,79
EFD60-250 - 2,36 0,79
EFD80-330 - 3,15 1,26
EFD80-450 - 3,15 1,26
EFD80-680 - 3,15 1,26
EFD80-950 - 3,15 1,26
EFDO24-20 0,94 1,69 0,59
EFDO30-80 1,18 2,01 0,79
EFDO40-180 1,57 2,36 0,98
EFDO54-450 2,12 3,15 1,38
Tervezési korlátozások többorsós gépek esetén az
EFDO orsók kapcsán

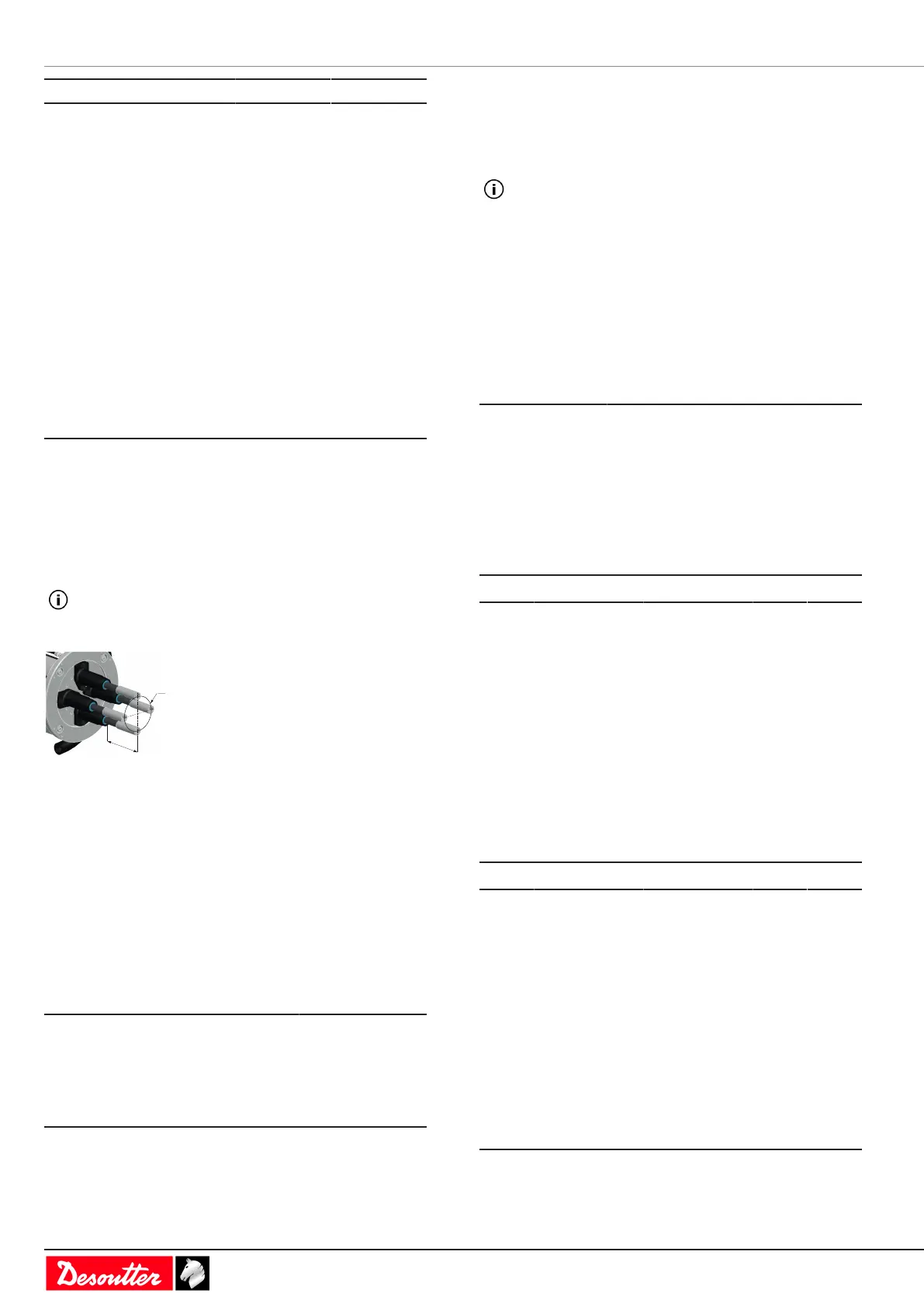

Íme a tervezési egyenlet az EFDO orsókba épített teleszkó-
pos tengelyre vonatkozóan. Az EFDO kialakításánál meg
kell felelnie a következőnek:
L < d x A/C + B
Az egyenlet csak akkor használható, ha az összes ál-
landóhoz az alábbi diagramon megadott értékek vannak
beállítva.
ahol:
L (mm) A tengely + a foglalat teljes
hossza teljesen kihúzva az
első csapágytól a foglalat
csúcsáig.
d (mm) A minta átmérője kerekes
multi egységeken vagy a
minimális távolság az
orsótengelyek között.
Teleszkópos modulok állandói
Modell A B
EFDO24-20 69 -39,5
EFDO30-80 110 -46
EFDO40-180 202 -53
EFDO54-450 307 -57
A teleszkópos modulok rögzítéséhez ügyeljen a
következőkre:
- a csavarok 12,9-es minőségi osztályúak legyenek;
- az M6-os csavaroknál 16 Nm, az M8-as csavaroknál pedig
40 Nm legyen a nyomaték.
Ha az alkalmazási helyzethez az egyenletben megadot-
tnál hosszabb tengely szükséges, nagyobb méretű né-
gyzetes meghajtás választása javasolt.
Tervezési korlátozások többorsós gépek esetén az
EFD orsók kapcsán
Ilyen alkalmazásokban a nagyobb ellenállás biztosítása
érdekében a standard orsók kiegészítő teleszkópos modu-
lokkal bővíthetők. Műszaki információkért és tervezési út-
mutatásért lásd a 6159924120 sz. felhasználói kézikönyvet.
A használati esetet és a rendelkezésre álló teleszkópos modu-
lokat lásd alább:
Szerszámmodell Teleszkópos modul
cikkszáma
Használandó
megfelelő rögzítőc-
savar
EFx43 3/8" 6153970135 M6 x 30
EFx51 1/2" 6153970175 M8 x 25
EFx60 3/4" 6153970145 M8 x 25
EFx80 - 3/4" 6153992670 M8 x 35
EFx80 - 1" 6153992680 M8 x 35
Szer-
szám-
modell
EFD43-
8
EFD43-
15
EFD43-
30
EFD43-
45
EFD51-
70
EFD51-
135
EFx43
3/8"
x x x x
EFx51
1/2"
x x
EFx60
3/4"
EFx80
- 3/4"
EFx80
- 1"
Szer-
szám-
modell
EFD60-
175
EFD60-
250
EFD80-
330
EFD80-
450
EFD80-
680
EFD80-
950
EFx43
3/8"
EFx51
1/2"
EFx60
3/4"
x x
EFx80
- 3/4"
x x
EFx80
- 1"
x x
