Safety Information
172 / 268 06/2021
EFx80 - 1" 6153992680 M8 x 35
Model
orodja
EFD43-
8
EFD43-
15
EFD43-
30
EFD43-
45
EFD51-
70
EFD51-
135
EFx43
3/8"
x x x x
EFx51
1/2"
x x
EFx60
3/4"
EFx80
- 3/4"
EFx80
- 1"
Model
orodja
EFD60-
175
EFD60-
250
EFD80-
330
EFD80-
450
EFD80-
680
EFD80-
950
EFx43
3/8"
EFx51
1/2"
EFx60
3/4"
x x
EFx80
- 3/4"
x x
EFx80
- 1"
x x

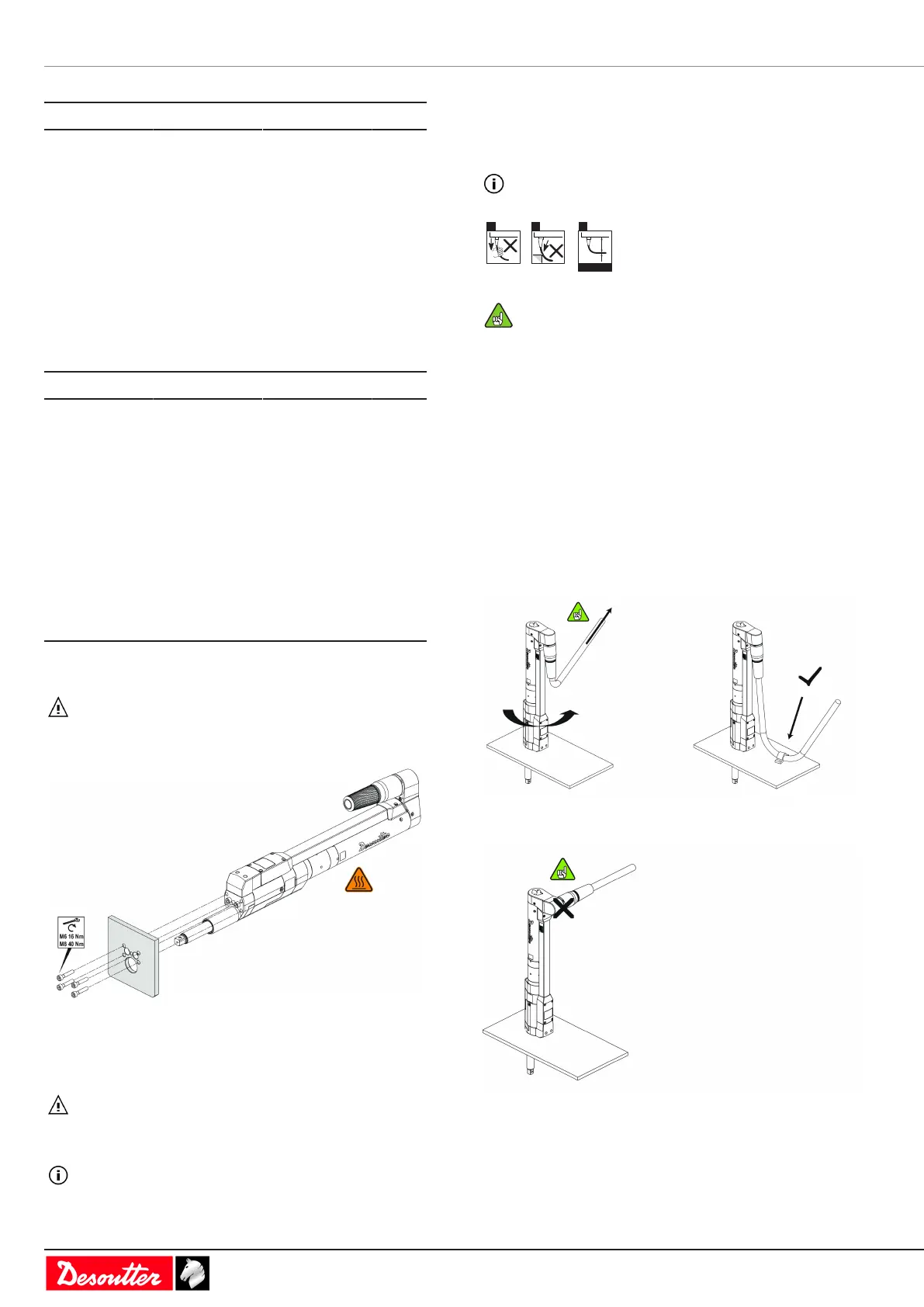

Nameščanje orodja na montažno ploščo
OPOZORILO Tveganje udara elektrike
To opremo sme nameščati, prilagajati ali uporabljati le
kvalificirano in usposobljeno osebje.
Prepričajte se, da se debelina montažne plošče ujema s tisto,
navedeno v poglavju Dimenzije.
Uporabljate le vijake kakovostnega razreda 12.9.
OPOZORILO Tveganje udara elektrike
Okvir, na katerega je pritrjeno orodje, mora biti ozeml-
jen.
Prepričajte se, da se motor ne premika in je omogočeno
merjenje vrtilnega momenta.
Opozorilo: v primeru namestitve stroja za privijanje matic za
kolesa je potrebno poleg izhodnega pogona namestiti do-
datno montažno ploščo.
Preberite pred namestitvijo kablov orodja
Ne povežite več podaljškov hkrati. Če je možno, upora-
bite najdaljši podaljšek in najkrajši kabel za orodje.
Ød
D
D > 10 x Ø d
a b c
Čeprav so naši kabli za orodje zasnovani za delo pri
skrajnih pogojih, priporočamo, da preverite naslednje
točke in tako poskrbite za idealno življenjsko dobo:
a - Izognite se neposrednem vlečenju kabla.
b - Čimbolj omejite trenje z zunanjim ovojem.
c - Polmer krivljenja naj ne bo manjši od 10-kratnika
premera kabla.
Navodila za kable fiksnih orodij
Med kablom in orodjem ne sme prihajati do trenja. Vsakršno
trenje na kablu (tudi trenje nižje jakosti, odvisno od usmer-
jenosti kabla) lahko ustvarja signal vrtilnega momenta na
transduktorju.
Preverite, da so kabli dovolj dolgi oz. kabel orodja pritrdite
na okvirju, kot je prikazano spodaj.
Kabla orodja ne nameščajte na način, prikazan spodaj.
Povezava orodja s krmilnikom
EFDO orodja so zasnovana za povezavo s CVI3 krmilnikom.
