Safety Information
188 / 268 06/2021
Montaj plakaları
Montaj plakaları verilmez.
https://www.desouttertools.com/resource-centre
adresinde
bulunan kaynaklar için aşağıdaki kılavuz çizim numaralarına
göre aratın.
Model Çizim numarası
Kelepçe vidası
boyutu
EFD43-8 6159701380 M6 x 20
EFD43-15 6159701380 M6 x 20
EFD43-30 6159701380 M6 x 20
EFD43-45 6159701380 M6 x 20
EFD51-70 6159701390 M8 x 25
EFD51-135 6159701390 M8 x 25
EFD60-175 6159701390 M8 x 25
EFD60-250 6159701390 M8 x 25
EFD80-330 6155482910 M8 x 25
EFD80-450 6155482910 M8 x 25
EFD80-680 6155482910 M8 x 25
EFD80-950 6155482910 M8 x 25
EFDO24-20 6159702760 M6 x 20
EFDO30-80 6159702770 M6 x 20
EFDO40-180 6159702780 M8 x 25
EFDO54-450 6159702790 M8 x 25
Kontrolör aralığı
Bu ürüne güç vermek ve çalıştırmak için sadece aşağıdaki
Çoklu sistem kullanılabilir.
CVI3 Vision 6159326910
CVI3 Vision eSTOP 6159326940
TWINCVI3 6159326970
TWINCVI3 eSTOP 6159326980
CVI3 Function 6159326900
CVI3 Function eSTOP 6159326930
Makine üreticisi için güvenlik talimatları
Desoutter, Desoutter ürünlerinin kullanıcı veya bir üçüncü
tarafça yanlış kurulumu, modifikasyonu veya başlatılması ya
da amacının dışında kullanım sonucunda ortaya çıkabilecek
her türlü yaralanma, kaza veya hasardan sorumlu tutulamaz.
Operatör koruması
Bu ürünün, bir makine bileşeni olarak entegre edilmesi
amaçlanmıştır.
Bağımsız veya portatif bir alet olarak kullanılamaz.
Makine üreticisi aşağıdakileri sağlamakla sorumludur:
• Ürün, kasıtlı veya kasıtsız olarak potansiyel sıcak alan-
larıyla herhangi bir teması önlemek için korumalarla do-
natılmıştır.
Koruma örneği:
• Makinenin başlatılması için operatörün sürekli olarak bir
tetiği çalıştırması gerekiyorsa, başlatma cihazına (dijital
giriş veya ağ) ek olarak kontrolörün Hızlı Durdurma
işlevi bu tetiğe düzgün şekilde bağlanmalıdır
Hızlı Durdurma işlevinin bağlanması ve ayarlanmasıyla
ilgili daha fazla ayrıntı için kontrolör ünitesiyle birlikte
verilen ürün bilgilerine bakınız.
Alet kablosunun takılması
Alet kablosu, aletin en sıcak parçası olan motorla uzun süreli
temasa maruz kalmayacak şekilde yerleştirilmelidir.
Alet, çok yüksek bir sıcaklığa ulaştığında çalışmayı durduran
bir termal korumaya sahip olmasına rağmen, aleti belirlenen
maksimum sıcaklıklarda çalışacak şekilde yapılandırmak
kullanıcının sorumluluğundadır.
Uygulama sırasında kabloların entegrasyonu, yüksek sıcaklık
üretebilecek mil kablosunun mil motoruyla sürekli temasını
önlemelidir.
Entegrasyon, kablolarla birlikte verilen önerilere uygun ol-
malıdır (kılavuz 6159923380 dahil).

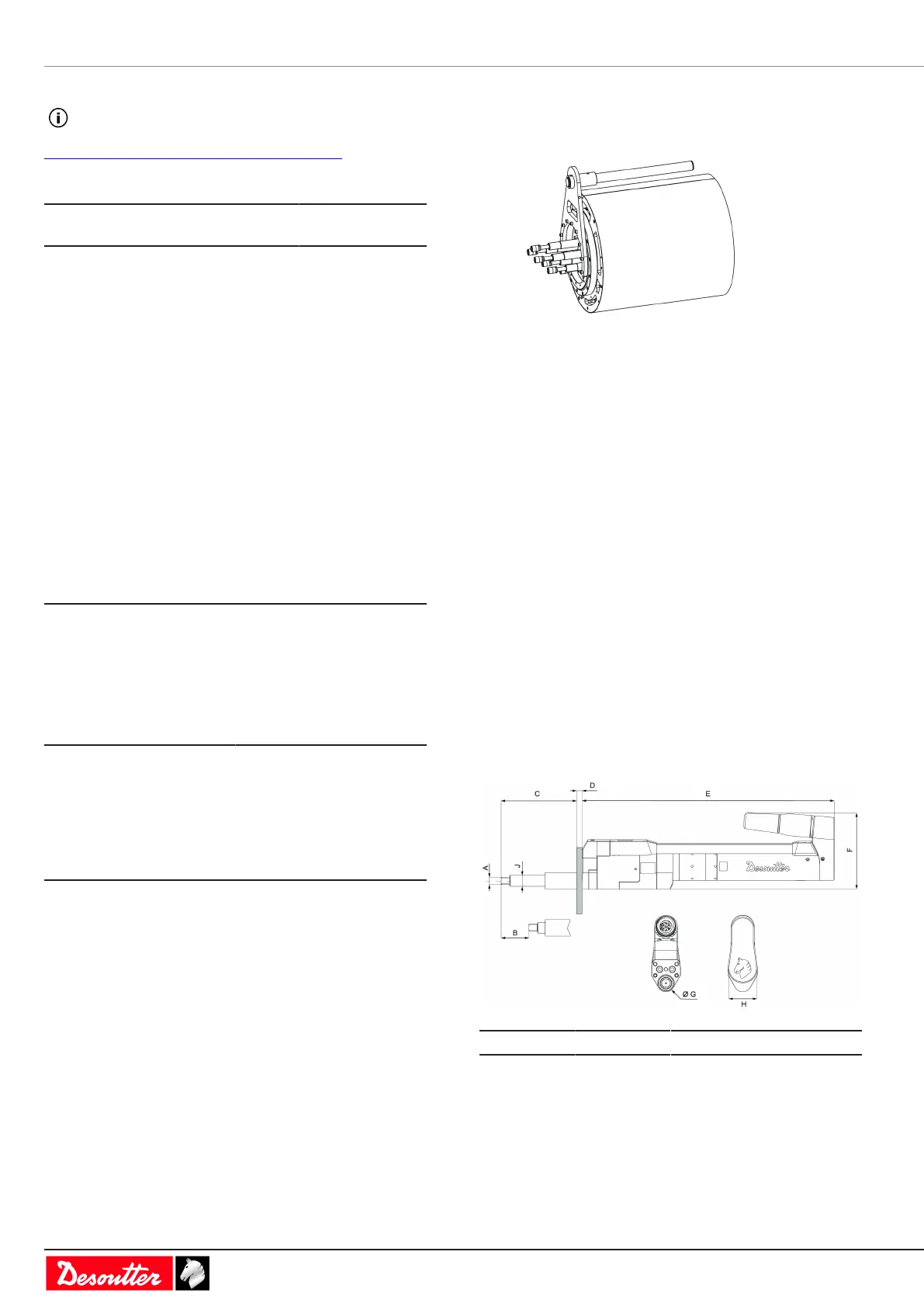

Montaj
Boyutlar (mm)
Model A B C
EFD43-8 9,5 50 76
EFD43-15 9,5 50 76
EFD43-30 9,5 50 75
EFD43-45 9,5 50 75
EFD51-70 12,7 50 95
EFD51-135 12,7 50 95
EFD60-175 19,1 50 104
