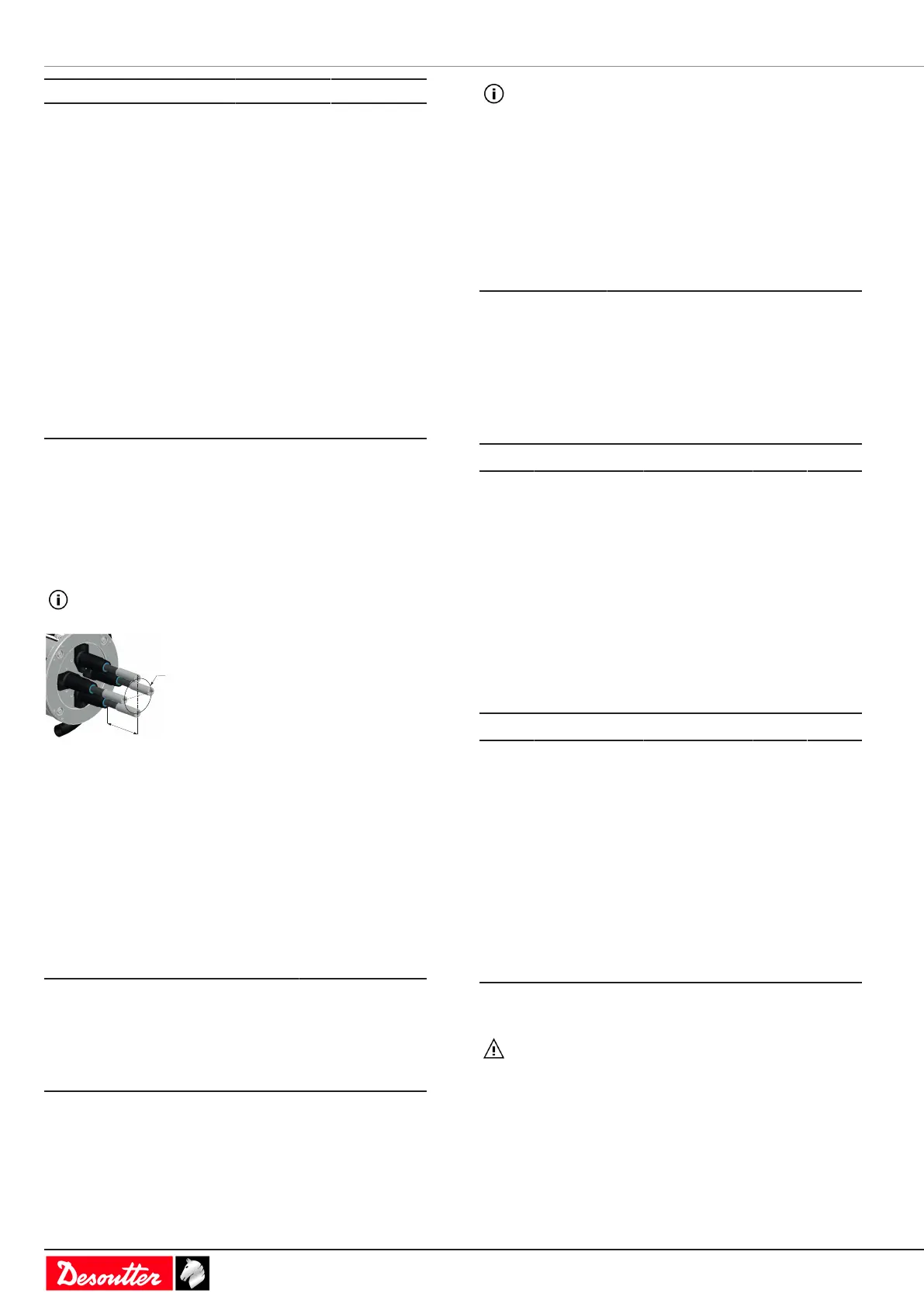

Safety Information
190 / 268 06/2021
Model G H J
EFD43-15 - 1,69 0,55
EFD43-30 - 1,69 0,55
EFD43-45 - 1,69 0,55
EFD51-70 - 2,01 0,79
EFD51-135 - 2,01 0,79
EFD60-175 - 2,36 0,79
EFD60-250 - 2,36 0,79
EFD80-330 - 3,15 1,26
EFD80-450 - 3,15 1,26
EFD80-680 - 3,15 1,26
EFD80-950 - 3,15 1,26
EFDO24-20 0,94 1,69 0,59
EFDO30-80 1,18 2,01 0,79
EFDO40-180 1,57 2,36 0,98
EFDO54-450 2,12 3,15 1,38
EFDO milleri ile ilgili olarak çok milli makineler için
tasarım sınırlamaları
Burada EFDO millerine gömülü teleskopik şaft ile ilgili
tasarım denklemi yer almaktadır. EFDO tasarımı aşağıdak-
ilere uymayı gerektirir:
L < d x A/C + B
Denklem sadece tüm sabitler aşağıdaki tabloda verilen
değerlere ayarlandığında geçerlidir.
burada:
L (mm) Ön yataktan soket ucuna
kadar tamamen uzatılmış
olarak ölçülen toplam mil +
soket uzunluğu.
d (mm) Tekerleğin çoklu millerinde
model çapı veya mil milleri
arasındaki minimum mesafe
Teleskopik modüllerin sabitleri
Model A B
EFDO24-20 69 -39,5
EFDO30-80 110 -46
EFDO40-180 202 -53
EFDO54-450 307 -57
Teleskopik modüllerin montajını sabitlemek için şunlardan
emin olun:
- vidalar 12,9
kalite sınıfındadır - uygulanan torklar M6 için 16 Nm ve M8
için 40 Nm'dir.
Uygulama denklemde verilenden daha uzun bir mil
uzunluğu gerektiriyorsa, daha büyük boyutlu bir kare
tahriki seçilmesi tavsiye edilir.
EFD milleri ile ilgili olarak çok milli makineler için
tasarım sınırlamaları
Bu tür uygulamalarda daha fazla direnç sağlamak için stan-
dart millere opsiyonel teleskopik modüller eklenebilir.
Teknik bilgiler ve tasarım yönergeleri için 6159924120 kul-
lanım kılavuzuna bakın. Aşağıdaki kullanım durumuna ve
mevcut teleskopik modül yelpazesine bakın:
Alet modeli Teleskopik modül
parça numarası
Kullanıma uygun
kelepçe vidası
EFx43 3/8" 6153970135 M6 x 30
EFx51 1/2" 6153970175 M8 x 25
EFx60 3/4" 6153970145 M8 x 25
EFx80 - 3/4" 6153992670 M8 x 35
EFx80 - 1" 6153992680 M8 x 35
Alet
modeli
EFD43-
8
EFD43-
15
EFD43-
30
EFD43-
45
EFD51-
70
EFD51-
135
EFx43
3/8"
x x x x
EFx51
1/2"
x x
EFx60
3/4"
EFx80
- 3/4"
EFx80
- 1"
Alet
modeli
EFD60-
175
EFD60-
250
EFD80-
330
EFD80-
450
EFD80-
680
EFD80-
950
EFx43
3/8"
EFx51
1/2"
EFx60
3/4"
x x
EFx80
- 3/4"
x x
EFx80
- 1"
x x
Aletin montaj plakası üzerine montajı
UYARI Elektrik Çarpması Riski
Bu ekipmanı sadece uzman ve eğitimli operatörler
monte etmeli, ayarlamalı veya kullanmalıdır.
