Safety Information
200 / 268 06/2021
За да обезопасите монтажа на телескопичните модули, се
уверете, че:
- винтовете са с клас на якост 12.9
- прилаганият въртящ момент е 16 Nm (нютон-метра) за
M6 и 40 Nm (нютон-метра) за M8.
Ако приложението изисква по-голяма дължина на
вала, отколкото в уравнението, се препоръчва
използването на квадратна предавка с по-голям
размер.
Ограничения в дизайна на многошпинделните
машини по отношение на EFD шпинделите
С цел осигуряването на по-голямо съпротивление в
такова приложение, към стандартните шпиндели могат
да се добавят по избор телескопични модули. Направете
справка с ръководството за потребителя 6159924120 за
техническа информация и насоки относно дизайна.
Вижте по-долу случая на употреба и наличната серия
телескопични модули:
Модел на
инструмента
Телескопичен
модел номер на
част
Подходящ
затягащ винт за
употреба
EFx43 3/8" 6153970135 M6 x 30
EFx51 1/2" 6153970175 M8 x 25
EFx60 3/4" 6153970145 M8 x 25
EFx80 - 3/4" 6153992670 M8 x 35
EFx80 - 1" 6153992680 M8 x 35
Модел
на
инстру
мента
EFD43-
8
EFD43-
15
EFD43-
30
EFD43-
45
EFD51-
70
EFD51-
135
EFx43
3/8"
x x x x
EFx51
1/2"
x x
EFx60
3/4"
EFx80
- 3/4"
EFx80
- 1"
Модел
на
инстру
мента
EFD60-
175
EFD60-
250
EFD80-
330
EFD80-
450
EFD80-
680
EFD80-
950
EFx43
3/8"
EFx51
1/2"
EFx60
3/4"
x x
EFx80
- 3/4"
x x
EFx80
- 1"
x x

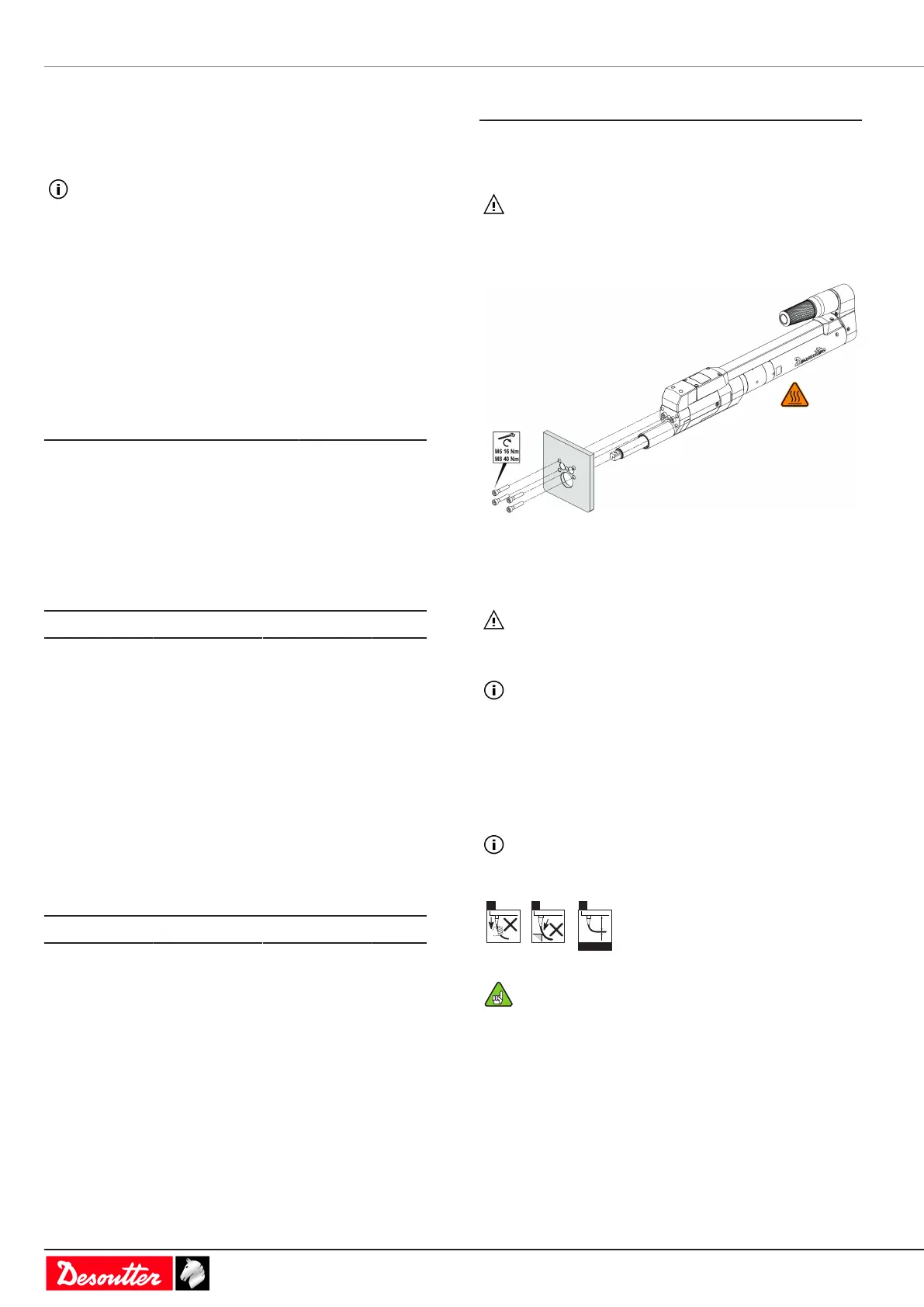

Инсталиране на инструмента върху
монтажната платка
ПРЕДУПРЕЖДЕНИЕ Риск от токов удар
Само квалифицирани и обучени оператори трябва да
инсталират, настройват или използват това
устройство.
Уверете се, че дебелината на монтажната платка
съответства на посоченото в глава Размери.
Използвайте само винтове с качество клас 12,9.
ПРЕДУПРЕЖДЕНИЕ Риск от токов удар
Рамката, към която се захващат инструментите,
трябва да бъде заземена.
Уверете се, че двигателят не се движи, за да
осигурите измерване на въртящия момент.
Предупреждение: при инсталиране на машина за
затягане на гайки на колела трябва да се монтира
допълнителна монтажна платка до изходната предавка.
Прочетете, преди да инсталирате кабелите на
инструментите
Не свързвайте съвместно няколко удължителни
кабела. За предпочитане е да използвате най-дългия
удължителен кабел и най-късия кабел за инструмент.
Въпреки че нашите кабели за инструменти са
проектирани за работа в драстични условия, с цел
по-дълъг експлоатационен живот ние
препоръчваме да се съобразите със следното:
a - Необходимо е да се избягва всякакво директно
дърпане на кабела.
b - Триенето с външната обвивка следва да се
ограничи.
c - Радиусите на огъване не следва да са по-малки
от диаметъра на кабела, умножен по 10.
