Safety Information
06/2021 207 / 268
Produžni kabeli za alat
Duljina (m) Duljina (ft) Broj dijela
8 26,2 6159175810
16 52,5 6159175840
32 105 6159175870
Montažne ploče
Montažne ploče nisu isporučene.
Pogledajte sljedeće brojeve crteža u vodiču dostupnom na in-
ternetskoj stranici https://www.desouttertools.com/resource-
centre.
Model Broj crteža
Veličina steznog
vijka
EFD43-8 6159701380 M6 x 20
EFD43-15 6159701380 M6 x 20
EFD43-30 6159701380 M6 x 20
EFD43-45 6159701380 M6 x 20
EFD51-70 6159701390 M8 x 25
EFD51-135 6159701390 M8 x 25
EFD60-175 6159701390 M8 x 25
EFD60-250 6159701390 M8 x 25
EFD80-330 6155482910 M8 x 25
EFD80-450 6155482910 M8 x 25
EFD80-680 6155482910 M8 x 25
EFD80-950 6155482910 M8 x 25
EFDO24-20 6159702760 M6 x 20
EFDO30-80 6159702770 M6 x 20
EFDO40-180 6159702780 M8 x 25
EFDO54-450 6159702790 M8 x 25
Raspon upravljača
Samo višestruki sustav u nastavku se može rabiti za napa-
janje i pogon ovog proizvoda.
CVI3 Vision 6159326910
CVI3 Vision eSTOP 6159326940
TWINCVI3 6159326970
TWINCVI3 eSTOP 6159326980
CVI3 Function 6159326900
CVI3 Function eSTOP 6159326930
Sigurnosne upute za proizvođača strojeva
Tvrtka Desoutter ne treba se smatrati odgovornom za bilo
kakvu ozljedu, nezgodu ili štetu koja može biti posljedica
nepravilne ugradnje, preinake ili pokretanja, ili uporabe van
namijenjene uporabe proizvoda tvrtke Desoutter, od strane
kupca ili treće strane.
Zaštita rukovaoca
Ovaj je proizvod namijenjen pripajanju kao komponenta
stroja.
To nije samostalni niti ručni alat, upotrebljiv kakav jest.
Proizvođač stroja je odgovoran osigurati:
• Proizvod je pravilno okružen štitnicima kako bi se spri-
ječio bilo kakav namjerni ili nenamjerni dodir s moguće
vrelim mjestima na ovom proizvodu.

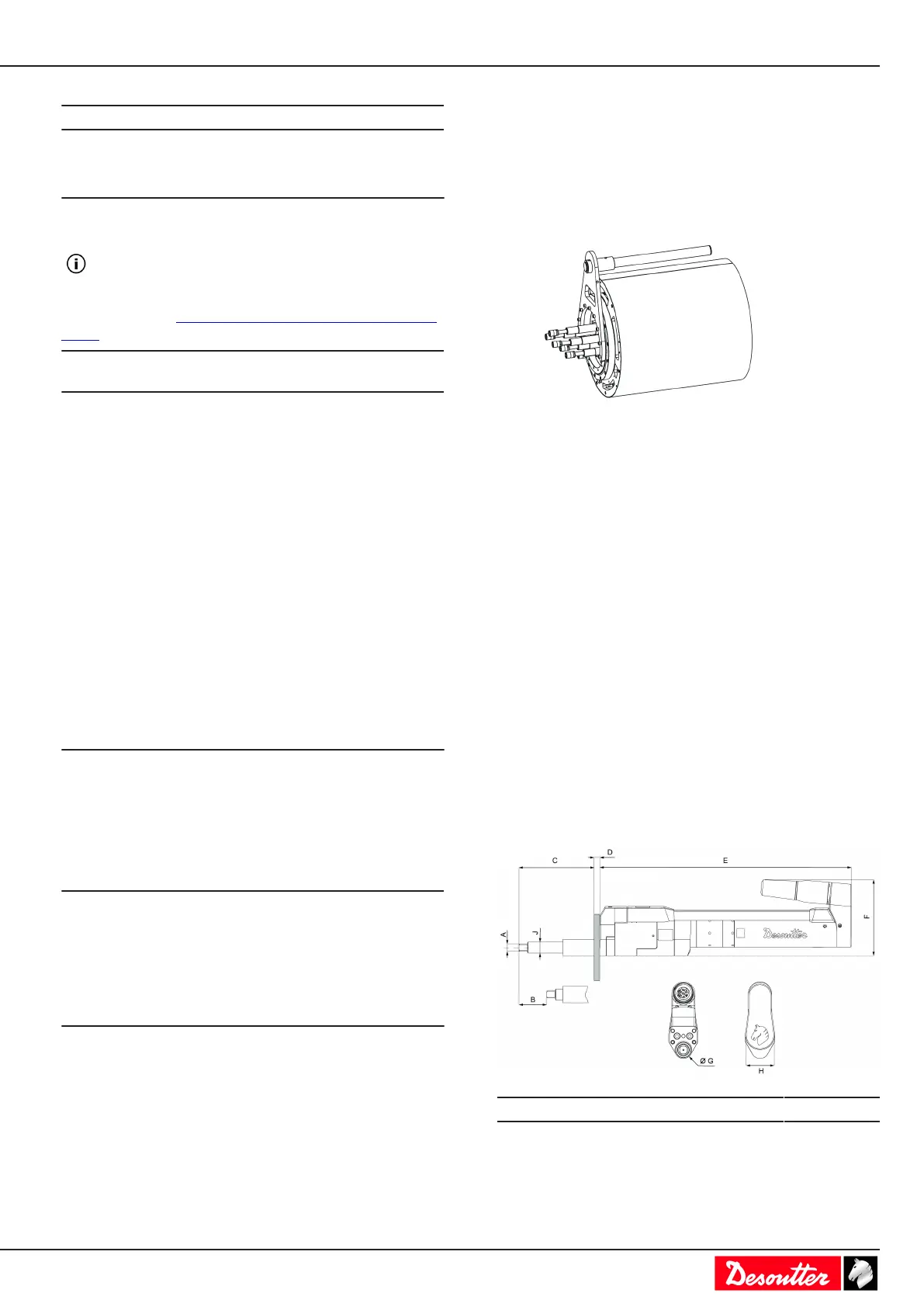

Primjer štitnika:
• Ako pokretanje stroja zahtijeva neprestano okidanje
rukovaoca, funkcija brzog zaustavljanja upravljača je
pravilno povezana za ovaj okidač kao dodatak pokre-
tanju uređaja (digitalni ulaz ili mreža)
Pogledajte informacije o proizvodu isporučene uz up-
ravljač kako biste došli do dodatnih detalja o povezi-
vanju i podešavanju funkcije brzog zaustavljanja.
Ugradnja kabela alata
Kabel alata treba postaviti na način kojim će se izbjeći dugo-
trajni dodir s motorom koji je najvreliji dio alata.
Iako alat ima termičku zaštitu koja isključuje rad kada
dosegne previsoku temperaturu, rukovalac je dužan podesiti
alat za rad u okviru utvrđenih maksimalnih temperatura.
Kabele treba sklopiti tako da se, prilikom primjene, spriječi
neprekidni dodir vretenastog kabla vretenastog motora
sposobnog za stvaranje visokih temperatura.
Sklop mora poštivati preporuke isporučene uz kabele
(uključujući smjernicu 6159923380).
Ugradnja
Dimenzije (mm)
Model A B C
EFD43-8 9,5 50 76
EFD43-15 9,5 50 76
EFD43-30 9,5 50 75
EFD43-45 9,5 50 75
