Model G H J
EFD43-15 - 1,69 0,55
EFD43-30 - 1,69 0,55
EFD43-45 - 1,69 0,55
EFD51-70 - 2,01 0,79
EFD51-135 - 2,01 0,79
EFD60-175 - 2,36 0,79
EFD60-250 - 2,36 0,79
EFD80-330 - 3,15 1,26
EFD80-450 - 3,15 1,26
EFD80-680 - 3,15 1,26
EFD80-950 - 3,15 1,26
EFDO24-20 0,94 1,69 0,59
EFDO30-80 1,18 2,01 0,79
EFDO40-180 1,57 2,36 0,98
EFDO54-450 2,12 3,15 1,38

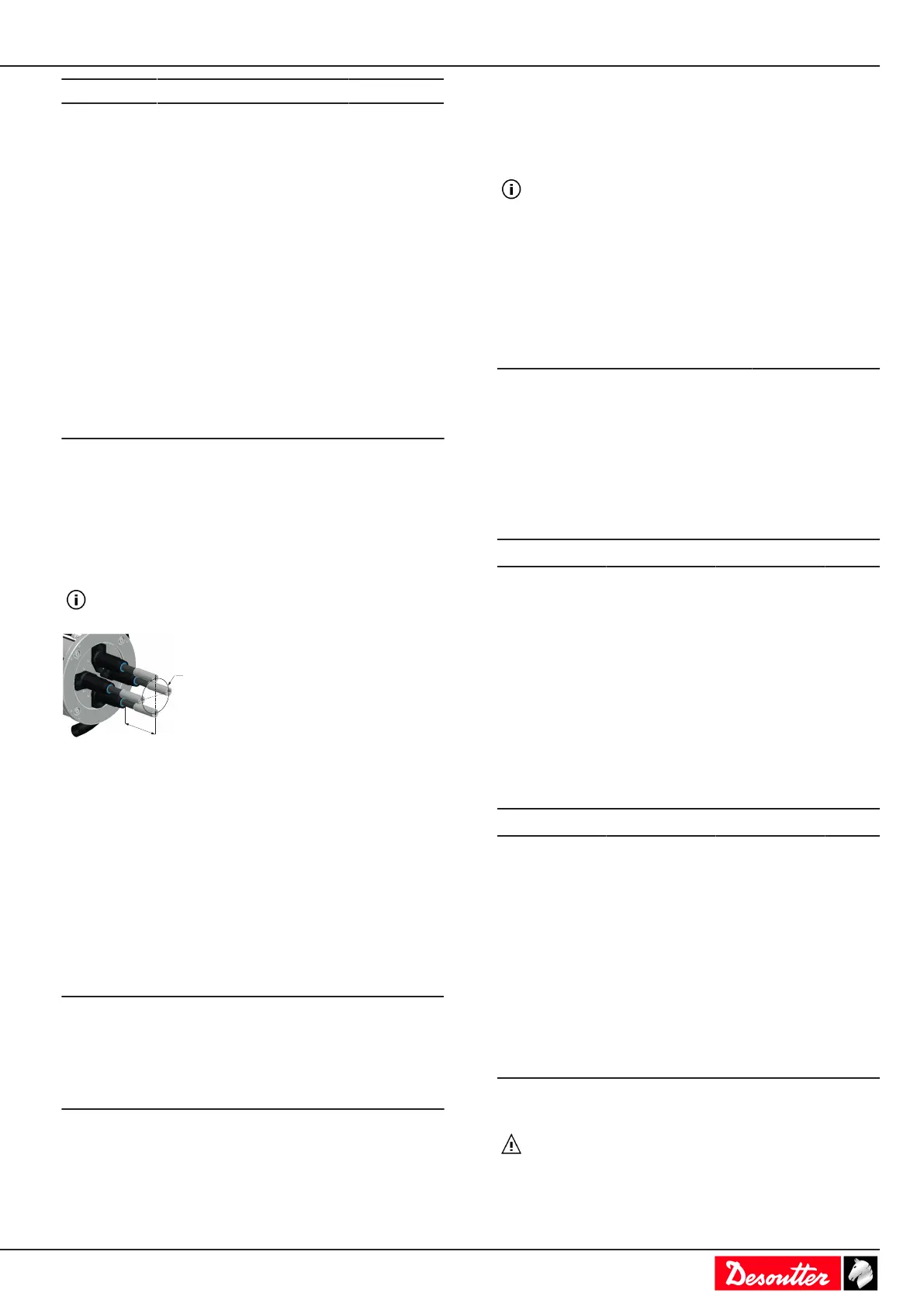

Ograničenja dizajna strojeva s više osovina u
pogledu EFDO osovina
Evo jednadžbe dizajna koja se odnosi na teleskopsko vreteno
integrirano u EFDO osovine. Dizajn EFDO mora biti u
skladu s:
L < d x A/C + B
Jednadžba je primjenjiva samo kada su sve konstante
postavljene na zadane vrijednosti u donjoj tablici.
Gdje je:
L (mm) Ukupna duljina osovine i
utičnice u potpunosti
razvučene mjerena od pred-
njeg ležaja do vrha utičnice.
d (mm) Promjer uzorka na
višestrukim kotačima ili min-
imalna razdaljina između os-
ovina vretena
Konstante teleskopskih modula
Model A B
EFDO24-20 69 -39,5
EFDO30-80 110 -46
EFDO40-180 202 -53
EFDO54-450 307 -57
Da biste osigurali montažu teleskopskih modula, provjerite
jesu li:
- vijci su klase kvalitete 12.9
- primijenjeni zakretni momenti su 16 Nm za M6 i 40 Nm za
M8.
Ako primjena zahtijeva veću duljinu vratila od dane u
jednadžbi, savjetuje se odabir većeg četverokutni pogon.
Ograničenja dizajna strojeva s više osovina u
pogledu EFD osovina
Kako bi se pružio veći otpor prigodom takve primjene, na
standardna vretena se mogu dodati opcioni teleskopski mod-
uli. Za tehničke informacije i korisničke smjernice pogledajte
korisnički priručnik 6159924120. U nastavku pogledajte
slučaj uporabe i raspon teleskopskih modula:
Model alata Broj dijela
teleskopskog mod-
ula
Odgovarajući
stezni vijak za
uporabu
EFx43 3/8" 6153970135 M6 x 30
EFx51 1/2" 6153970175 M8 x 25
EFx60 3/4" 6153970145 M8 x 25
EFx80 – 3/4" 6153992670 M8 x 35
EFx80 – 1" 6153992680 M8 x 35
Model
alata
EFD43-
8
EFD43-
15
EFD43-
30
EFD43-
45
EFD51-
70
EFD51-
135
EFx43
3/8"
x x x x
EFx51
1/2"
x x
EFx60
3/4"
EFx80
– 3/4"
EFx80
– 1"
Model
alata
EFD60-
175
EFD60-
250
EFD80-
330
EFD80-
450
EFD80-
680
EFD80-
950
EFx43
3/8"
EFx51
1/2"
EFx60
3/4"
x x
EFx80
– 3/4"
x x
EFx80
– 1"
x x
Ugradnja alata na montažnu ploču
POZOR Rizik od električnog udara
Samo bi kvalificirani i obučeni rukovatelji smjeli instali-
rati, prilagođavati ili koristiti ovu opremu.
