Safety Information
216 / 268 06/2021
3 Juhtme ühenduskoht
Nõutavad tarvikud
EFDx / EFMx tööriistakaablid
Pikkus (m) Pikkus (jalga) Tootekood
2,5 8,20 6159176510
5 16,0 6159176520
10 32,8 6159176540
15 49,2 6159176550
Tööriista pikenduskaablid
Pikkus (m) Pikkus (jalga) Tootekood
8 26,2 6159175810
16 52,5 6159175840
32 105 6159175870
Kinnitusplaadid
Kinnitusplaadid pole tootega kaasas.
Vaadake järgmisi joonisenumbreid, mis on saadaval aadressil
https://www.desouttertools.com/resource-centre
.
Mudel Joonisenumber
Kinnituspoldi su-
urus
EFD43-8 6159701380 M6 x 20
EFD43-15 6159701380 M6 x 20
EFD43-30 6159701380 M6 x 20
EFD43-45 6159701380 M6 x 20
EFD51-70 6159701390 M8 x 25
EFD51-135 6159701390 M8 x 25
EFD60-175 6159701390 M8 x 25
EFD60-250 6159701390 M8 x 25
EFD80-330 6155482910 M8 x 25
EFD80-450 6155482910 M8 x 25
EFD80-680 6155482910 M8 x 25
EFD80-950 6155482910 M8 x 25
EFDO24-20 6159702760 M6 x 20
EFDO30-80 6159702770 M6 x 20
EFDO40-180 6159702780 M8 x 25
EFDO54-450 6159702790 M8 x 25
Sobivad kontrollerid
Selle toote toiteks ja käitamiseks võib kasutada ainult all-
nimetatud multisüsteeme.
CVI3 Vision 6159326910
CVI3 Vision eSTOP 6159326940
TWINCVI3 6159326970
TWINCVI3 eSTOP 6159326980
CVI3 Function 6159326900
CVI3 Function eSTOP 6159326930
Ohutusjuhised masinatootjale
Desoutter ei vastuta mis tahes kehavigastuse, õnnetuse või
kahju eest, mis võib tuleneda kliendi- või kolmanda isiku
poolsest Desoutteri toodete ebaõigest paigaldamisest, üm-
bertegemisest, kasutuselevõtmisest või mittesihipärasest ka-
sutamisest.
Kasutaja kaitsmine
Toode on mõeldud kasutamiseks masina osana.
See ei ole kasutatav eraldiseisva ega käsitööriistana.
Masinatootja kohustus on tagada järgmist.
• Toodet ümbritsevad korralikud kaitsekatted, et vältida
mis tahes tahtlikku või tahtmatut kokkupuudet toote po-
tentsiaalselt kuumade osadega.

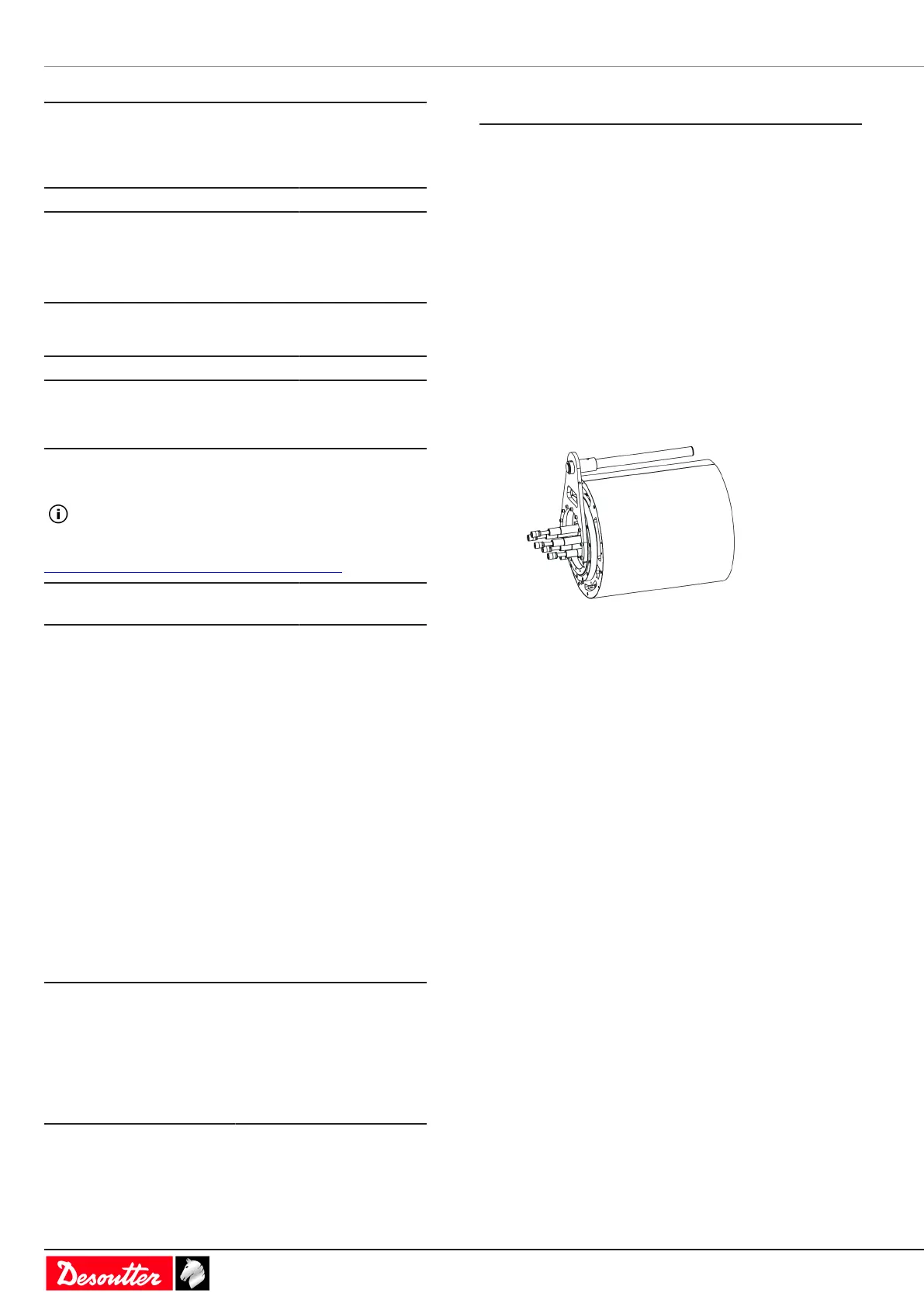

Kaitsekatte näidis:
• Kui kasutaja peab masina käivitamiseks pidevalt
päästikut käsitsema, on päästikuga lisaks käivitile (digi-
taalne sisend või võrk) nõuetekohaselt ühendatud kon-
trolleri kiirseiskamisfunktsioon.
Kiirseiskamisfunktsiooni kaabelduse ja häälestuse kohta
leiate lisateavet kontrolleriploki tootekirjeldusest.
Tööriistakaabli paigaldus
Tööriistakaabel tuleb paigaldada nii, et see ei puutuks pikalt
kokku mootoriga, mis on tööriista kõige kuumem osa.
Kuigi tööriistal on ülekuumenemiskaitse, mis lülitab selle li-
iga kõrge temperatuuri korral välja, on kasutaja kohustus
konfigureerida tööriist tööks ettenähtud max temperatuuri pi-
ires.
Kaablite integreerimisel peab vältima pidevat kontakti
spindlikaabliga, kuna spindlimootoris võib tekkida kõrge
temperatuur.
Integreerimisel tuleb arvestada kaablitega kaasnevaid soovi-
tusi (kaasasolev suunis 6159923380).
