Safety Information
218 / 268 06/2021
Mudel D E F
EFD43-15 0,39 11,26 4,76
EFD43-30 0,39 12,68 4,76
EFD43-45 0,39 12,68 4,76
EFD51-70 0,63 14,45 5,35
EFD51-135 0,63 14,45 5,35
EFD60-175 0,63 15,08 5,55
EFD60-250 0,63 15,08 5,55
EFD80-330 0,99 17,52 6,18
EFD80-450 0,99 17,52 6,18
EFD80-680 0,99 17,52 6,18
EFD80-950 0,99 17,52 6,18
EFDO24-20 0,39 13,83 4,89
EFDO30-80 0,39 17,97 5,40
EFDO40-180 0,63 19,86 6,11
EFDO54-450 0,63 24,31 6,82
Mudel G H J
EFD43-8 - 1,69 0,55
EFD43-15 - 1,69 0,55
EFD43-30 - 1,69 0,55
EFD43-45 - 1,69 0,55
EFD51-70 - 2,01 0,79
EFD51-135 - 2,01 0,79
EFD60-175 - 2,36 0,79
EFD60-250 - 2,36 0,79
EFD80-330 - 3,15 1,26
EFD80-450 - 3,15 1,26
EFD80-680 - 3,15 1,26
EFD80-950 - 3,15 1,26
EFDO24-20 0,94 1,69 0,59
EFDO30-80 1,18 2,01 0,79
EFDO40-180 1,57 2,36 0,98
EFDO54-450 2,12 3,15 1,38
Mitme spindliga masinate konstruktsioonipiirangud
seoses EFDO spindlitega
Siin on EFDO spindlitega ühendatud teleskoopvõlli kon-
struktsioonivõrrand. EFDO konstruktsioon peab vastama
võrrandile:
P < d x A/C + B
Võrrand on rakendatav ainult siis, kui kõik konstandid
vastavad alltoodud tabelis toodud väärtustele.
kus:
P (mm) Kogu võlli + pesa pikkus,
mõõdetuna maksimaalses
pikkuses esilaagrist kuni pesa
otsani.
d (mm) Rattamustri läbimõõt või
spindlivõllide min vahekau-
gus
Teleskoopmoodulite konstandid
Mudel A B
EFDO24-20 69 -39,5
EFDO30-80 110 -46
EFDO40-180 202 -53
EFDO54-450 307 -57
Teleskoopmoodulite turvaliseks monteerimiseks kontrollige
järgmist:
- poltide kvaliteediklass on 12.9;
- rakendatav pingutusmoment on M6 puhul 16 Nm ja M8
puhul 40 Nm.
Kui tööks on vaja võrrandist pikemat võllipikkust, on
soovitatav valida suurem nurkajam.

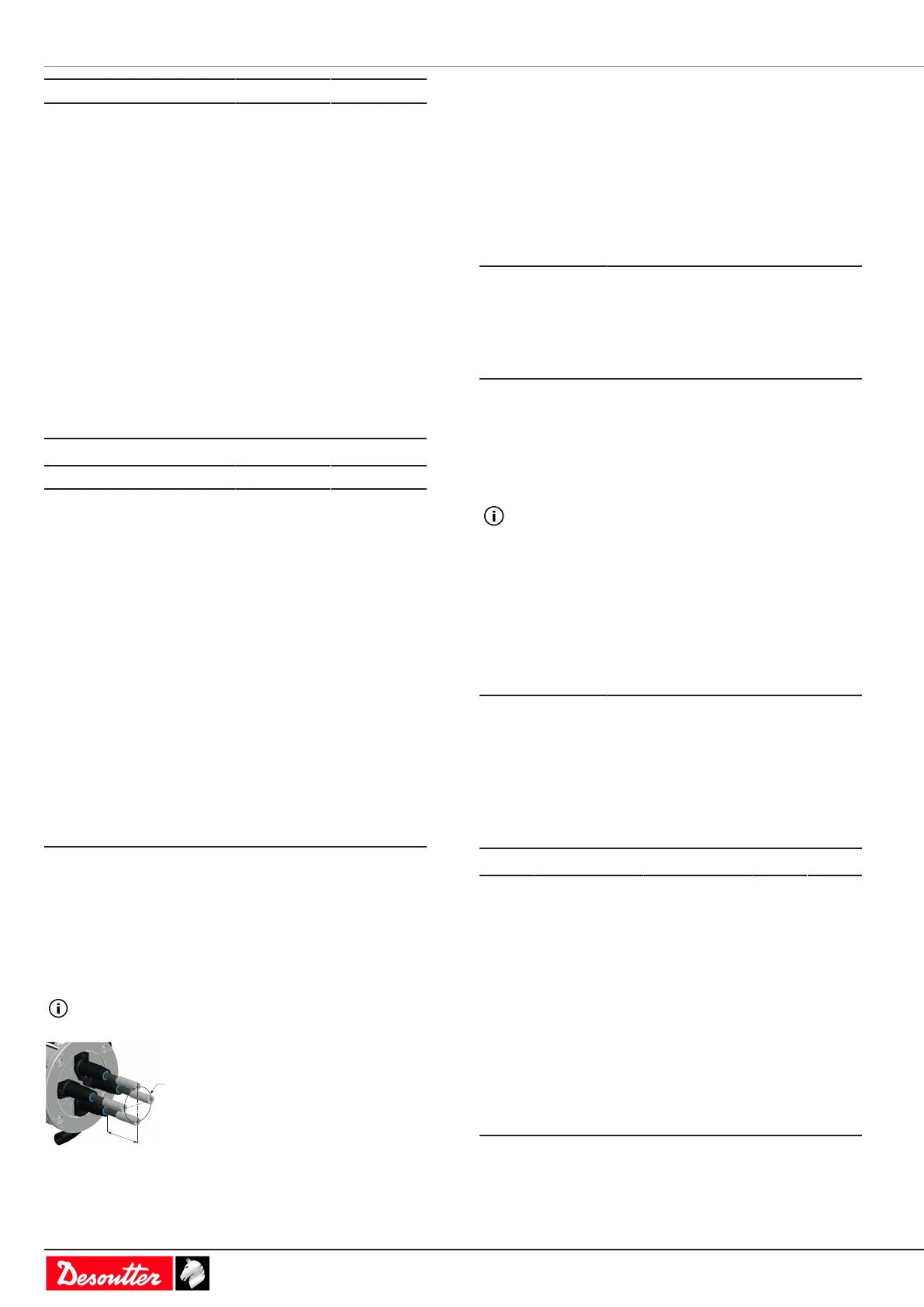

Mitme spindliga masinate konstruktsioonipiirangud
seoses EFD spindlitega
Sellises rakenduses suurema takistuse tagamiseks saab stan-
dardsetele spindlitele lisada valikulisi teleskoopmooduleid.
Tehnilise teabe ja konstruktsioonisuunised leiate kasu-
tusjuhendist 6159924120. Vaadake allpool pakutavat
teleskoopmoodulite valikut ja kasutamist:
Tööriista mudel Teleskoopmooduli
tootekood
Sobiv kinnituspolt
EFx43 3/8“ 6153970135 M6 x 30
EFx51 1/2“ 6153970175 M8 x 25
EFx60 3/4“ 6153970145 M8 x 25
EFx80 – 3/4“ 6153992670 M8 x 35
EFx80 – 1“ 6153992680 M8 x 35
Tööri-
ista
mudel
EFD43-
8
EFD43-
15
EFD43-
30
EFD43-
45
EFD51-
70
EFD51-
135
EFx43
3/8“
x x x x
EFx51
1/2“
x x
EFx60
3/4“
EFx80
– 3/4“
EFx80
– 1“
