Safety Information
06/2021 235 / 268
• Produktu pareizi norobežo aizsargierīces, kas novērš ne-
jaušu vai apzinātu saskari ar šī produkta potenciāli
karstām zonām.
Aizsargierīces piemērs:
• Ja mašīnas iedarbināšanai ir nepieciešams, lai operators
nepārtraukti darbinātu palaišanas mehānismu (sprūdu),
kontrollera Ātrās apturēšanas funkcijai ir jābūt pareizi
saslēgtai ar šo sprūdu, papildus starta ierīcei (digitāla
ievade vai tīkls)
Sīkāku informāciju par Ātrās apturēšanas (Quick Stop)
funkcijas vadojumu un uzstādīšanu skatiet produkta
dokumentācijā, kas sniegta kopā ar kontrollera bloku.
Instrumentu kabeļa montāža
Instrumentu kabelis jānovieto tā, lai novērstu ilgstošu saskari
ar motoru (kas ir karstākā instrumenta daļa).
Lai gan instrumentam ir pieejama termiskā aizsardzība, kas
aptur darbību, kad ir sasniegta pārāk augsta temperatūra, li-
etotājs ir atbildīgs par to, lai konfigurētu instrumentu tā, lai
to varētu lietot noteikto maksimālo temperatūras vērtību
robežās.
Kabeļu integrēšana attiecīgajā risinājumā ir jāveic tā, lai
novērstu nepārtrauktu vārpstas kabeļa saskari ar vārpstas mo-
toru, kas var ģenerēt augstu temperatūru.
Integrēšana jāveic saskaņā ar ieteikumiem, kas sniegti kopā
ar kabeļiem (ietverti vadlīnijā 6159923380).

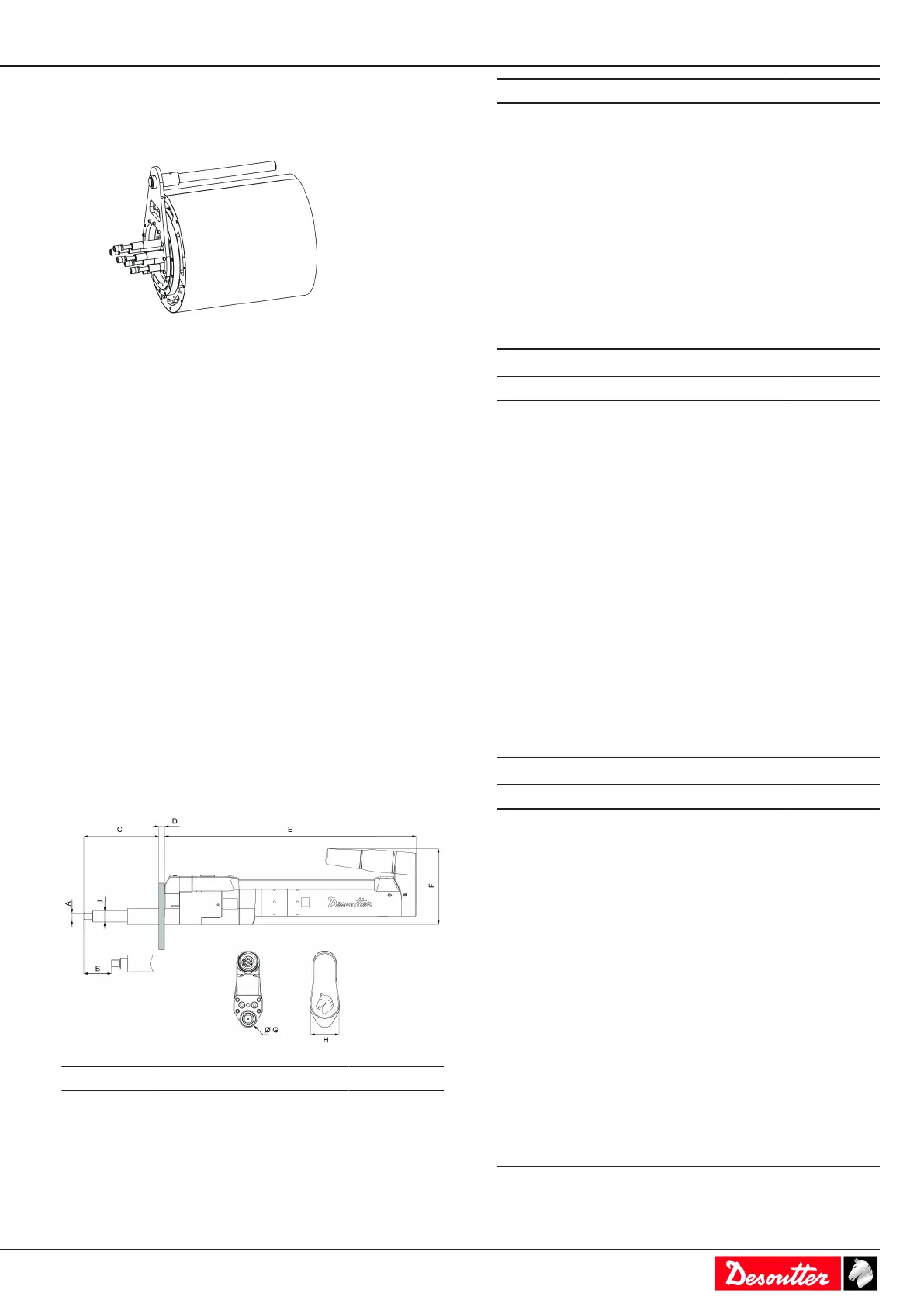

Uzstādīšana
Izmēri (mm)
Modelis A B C
EFD43-8 9,5 50 76
EFD43-15 9,5 50 76
EFD43-30 9,5 50 75
EFD43-45 9,5 50 75
EFD51-70 12,7 50 95
Modelis A B C
EFD51-135 12,7 50 95
EFD60-175 19,1 50 104
EFD60-250 19,1 50 104
EFD80-330 19,1 60 114
EFD80-450 19,1 60 114
EFD80-680 25,4 60 122
EFD80-950 25,4 60 122
EFDO24-20 9,5 50 121
EFDO30-80 12,7 50 136
EFDO40-180 19,1 50 134
EFDO54-450 19,1 50 135
Modelis D E F
EFD43-8 10 286 121
EFD43-15 10 286 121
EFD43-30 10 322 121
EFD43-45 10 322 121
EFD51-70 16 367 136
EFD51-135 16 367 136
EFD60-175 16 383 141
EFD60-250 16 383 141
EFD80-330 25 445 157
EFD80-450 25 445 157
EFD80-680 25 445 157
EFD80-950 25 445 157
EFDO24-20 10 351 124
EFDO30-80 10 456 137
EFDO40-180 16 504 155
EFDO54-450 16 617 173
Modelis G H J
EFD43-8 - 43 14
EFD43-15 - 43 14
EFD43-30 - 43 14
EFD43-45 - 43 14
EFD51-70 - 51 20
EFD51-135 - 51 20
EFD60-175 - 60 20
EFD60-250 - 60 20
EFD80-330 - 80 32
EFD80-450 - 80 32
EFD80-680 - 80 32
EFD80-950 - 80 32
EFDO24-20 24 43 15
EFDO30-80 30 51 20
EFDO40-180 40 60 25
EFDO54-450 54 80 35
