Safety Information
06/2021 237 / 268
Lai nofiksētu teleskopisko moduļu montāžu, pārliecinieties,
vai:
- skrūves ir 12.9 kvalitātes klases.
- piemērotie griezes momenti ir 16Nm – M6 un 40Nm –
M8.
Ja lietošanai nepieciešams lielāks vārpstas garums, nekā
norādīts vienādojumā, ieteicams izvēlēties lielāka
izmēra kvadrātveida uzgali.
Daudzvārpstu iekārtu konstrukcijas ierobežojumi
attiecībā uz EFD vārpstām
Lai šādos pielietojumos nodrošinātu lielāku pretestību, stan-
darta vārpstām var pievienot papildu teleskopiskos moduļus.
Tehniskā informācija un projektēšanas vadlīnijas atrodamas
lietotāja rokasgrāmatā 6159924120. Tālāk skatiet izman-
tošanas gadījumu un pieejamo teleskopisko moduļu klāstu:
Instrumenta mod-
elis
Teleskopiskā mod-
uļa daļas numurs
Izmantošanai
piemērota
stiprinājuma skrūve
EFx43 3/8" 6153970135 M6 x 30
EFx51 1/2" 6153970175 M8 x 25
EFx60 3/4" 6153970145 M8 x 25
EFx80 - 3/4" 6153992670 M8 x 35
EFx80 - 1" 6153992680 M8 x 35
Instru-
menta
modelis
EFD43-
8
EFD43-
15
EFD43-
30
EFD43-
45
EFD51-
70
EFD51-
135
EFx43
3/8"
x x x x
EFx51
1/2"
x x
EFx60
3/4"
EFx80
- 3/4"
EFx80
- 1"
Instru-
menta
modelis
EFD60-
175
EFD60-
250
EFD80-
330
EFD80-
450
EFD80-
680
EFD80-
950
EFx43
3/8"
EFx51
1/2"
EFx60
3/4"
x x
EFx80
- 3/4"
x x
EFx80
- 1"
x x

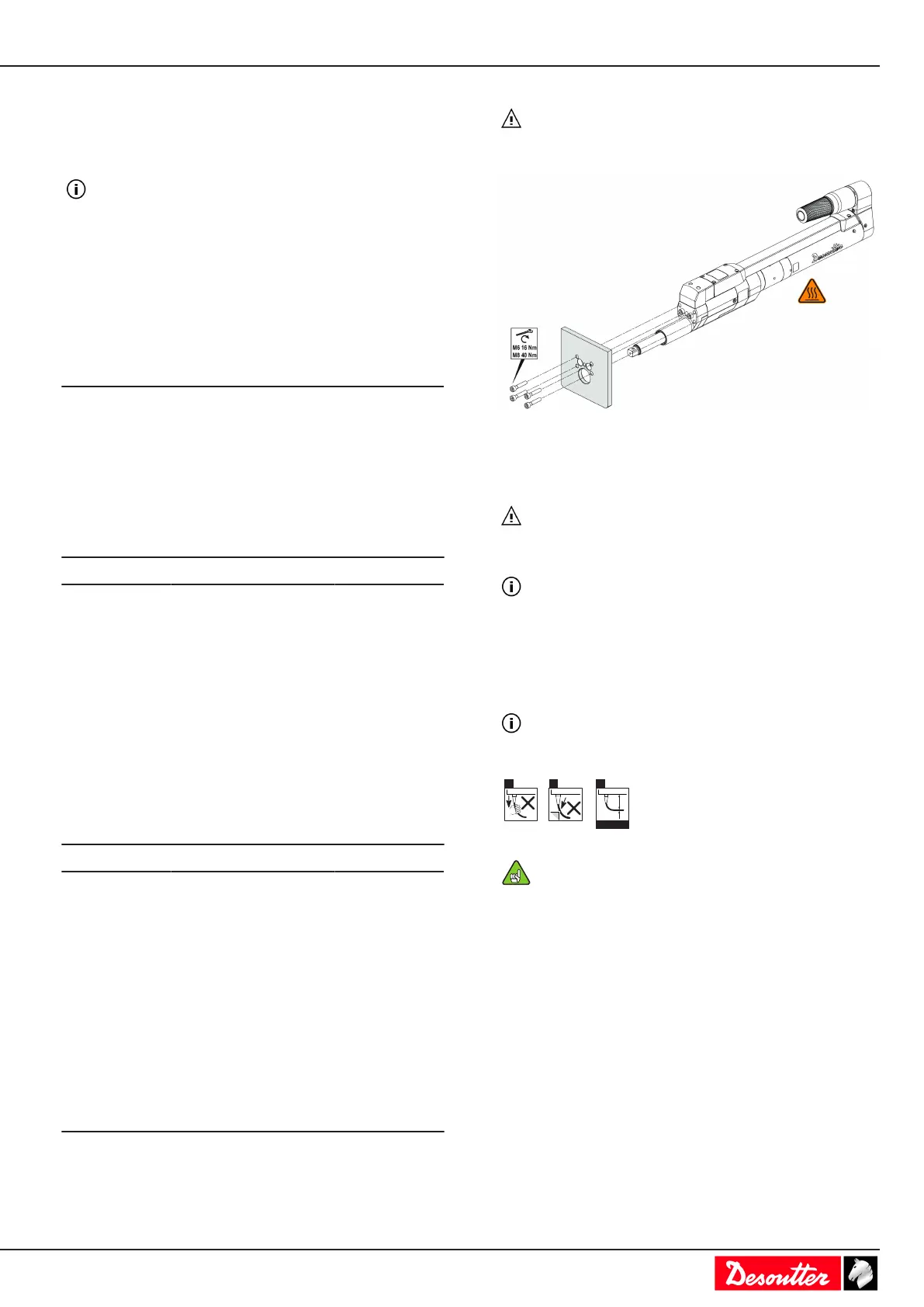

Instrumenta montāža uz montāžas plāksnes
BRĪDINĀJUMS Elektriskā trieciena risks
Šo aprīkojumu drīkst uzstādīt, pielāgot vai lietot tikai
kvalificēti un apmācīti lietotāji.
Pārliecinieties, vai montāžas plāksnes biezums atbilst tam,
kas norādīts nodaļā Izmēri.
Izmantojiet tikai kvalitātes klases 12.9 skrūves.
BRĪDINĀJUMS Elektriskā trieciena risks
Rāmim, pie kuras tiek piestiprināti instrumenti, jābūt
zemētam.
Lai varētu veikt griezes momenta mērīšanu, jānodrošina,
lai motors nekustētos.
Brīdinājums! Veicot uzstādīšanu riteņu uzgriežņu
pievilkšanas mašīnā, blakus izvades piedziņai ir jāuzstāda pa-
pildu montāžas plāksne.
Izlasiet pirms instrumentu kabeļu uzstādīšanas
Nesavienojiet kopā vairākus pagarinājuma kabeļus. Iete-
icams izmantot garāko pagarinājuma kabeli un īsāko in-
strumenta kabeļa garumu.
Lai gan mūsu instrumentu kabeļi ir paredzēti darbam
ekstremālos apstākļos, mēs iesakām ņemt vērā šādas
lietas, lai nodrošinātu ilgu produkta kalpošanas mūžu:
a – Jāizvairās no tiešas vilkšanas aiz kabeļa.
b – Jāierobežo berze pret ārējo apvalku.
c – Liekuma rādiusam nevajadzētu būt vairāk nekā 10
reizes mazākam par kabeļa diametru.
Instrukcijas fiksētu instrumentu kabeļiem
Kabelis nedrīkst izraisīt vilces spēku attiecībā uz instru-
mentu. Jebkāds kabeļa vilces spēks (arī zemas intensitātes –
atkarībā no kabeļa orientācijas) var ģenerēt pārveidotāja
griezes momenta signālu.
Pārliecinieties, vai kabeļi ir pietiekami gari, vai arī
piestipriniet instrumentu kabeli pie rāmja tā, kā parādīts
tālāk.
