Modelo G H J
EFD43-15 - 1,69 0,55
EFD43-30 - 1,69 0,55
EFD43-45 - 1,69 0,55
EFD51-70 - 2,01 0,79
EFD51-135 - 2,01 0,79
EFD60-175 - 2,36 0,79
EFD60-250 - 2,36 0,79
EFD80-330 - 3,15 1,26
EFD80-450 - 3,15 1,26
EFD80-680 - 3,15 1,26
EFD80-950 - 3,15 1,26
EFDO24-20 0,94 1,69 0,59
EFDO30-80 1,18 2,01 0,79
EFDO40-180 1,57 2,36 0,98
EFDO54-450 2,12 3,15 1,38

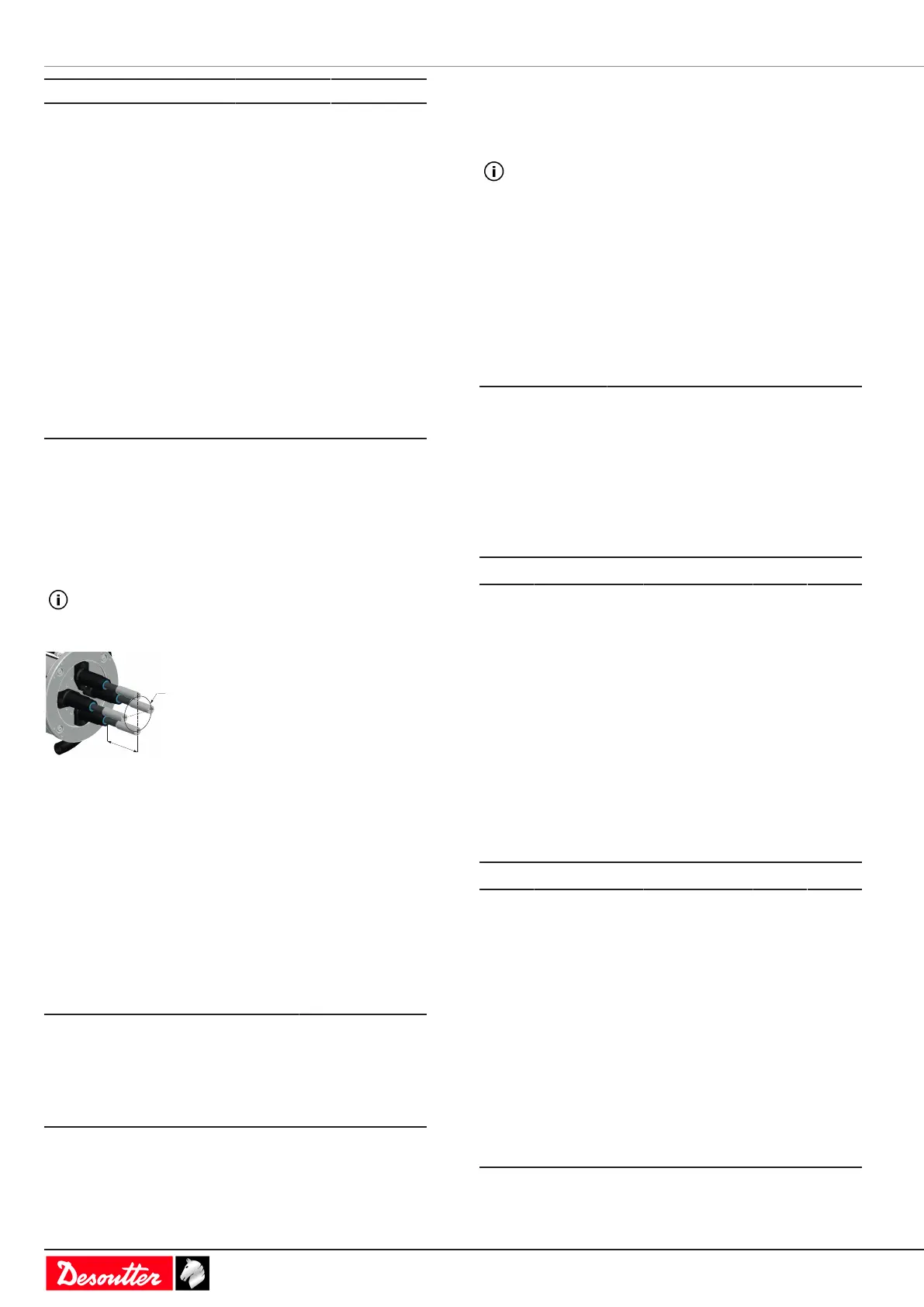

Limitaciones de diseño para máquinas con eje
múltiple relacionadas con los ejes EFDO
A continuación encontrará la ecuación de diseño relacionada
con el eje telescópico integrado en los ejes EFDO. El diseño
EFDO requiere cumplir:
L < d x A/C + B
La ecuación solo se aplica cuando todas las constantes
están ajustadas a valores indicados en las tablas a contin-
uación.
donde:
L (mm) Longitud total de eje + conec-
tor medida totalmente exten-
dida desde el rodamiento de-
lantero a la punta del conec-
tor.
d (mm) Diámetro de patrón en multis
de ruedas o distancia mínima
entre ejes
Constantes de módulos telescópicos
Modelo A B
EFDO24-20 69 -39,5
EFDO30-80 110 -46
EFDO40-180 202 -53
EFDO54-450 307 -57
Para asegurar el montaje de los módulos telescópicos,
asegúrese de que:
- la calidad de los tornillos sea de categoría 12.9
- los pares aplicados sean 16 Nm para M6 y 40 Nm para M8.
Si la aplicación requiere un eje más largo que la longitud
dada en la ecuación, se recomienda seleccionar un
tamaño mayor de cuadradillo.
Limitaciones de diseño para máquinas con eje
múltiple relacionadas con los ejes EFD
Para ofrecer una mayor resistencia en dicha aplicación, se
pueden añadir módulos telescópicos opcionales a los ejes es-
tándar. Consulte el manual de usuario 6159924120 para in-
formación técnica y directrices de diseño. Consulte a contin-
uación el caso práctico y la gama disponible de módulos
telescópicos:
Modelo de her-
ramienta
Referencia del mó-
dulo telescópico
Tornillo de fijación
adecuado para uti-
lizar
EFx43 3/8" 6153970135 M6 x 30
EFx51 1/2" 6153970175 M8 x 25
EFx60 3/4" 6153970145 M8 x 25
EFx80 - 3/4" 6153992670 M8 x 35
EFx80 - 1" 6153992680 M8 x 35
Modelo
de her-
ramient
a
EFD43-
8
EFD43-
15
EFD43-
30
EFD43-
45
EFD51-
70
EFD51-
135
EFx43
3/8"
x x x x
EFx51
1/2"
x x
EFx60
3/4"
EFx80
- 3/4"
EFx80
- 1"
Modelo
de her-
ramient
a
EFD60-
175
EFD60-
250
EFD80-
330
EFD80-
450
EFD80-
680
EFD80-
950
EFx43
3/8"
EFx51
1/2"
EFx60
3/4"
x x
EFx80
- 3/4"
x x
EFx80
- 1"
x x
