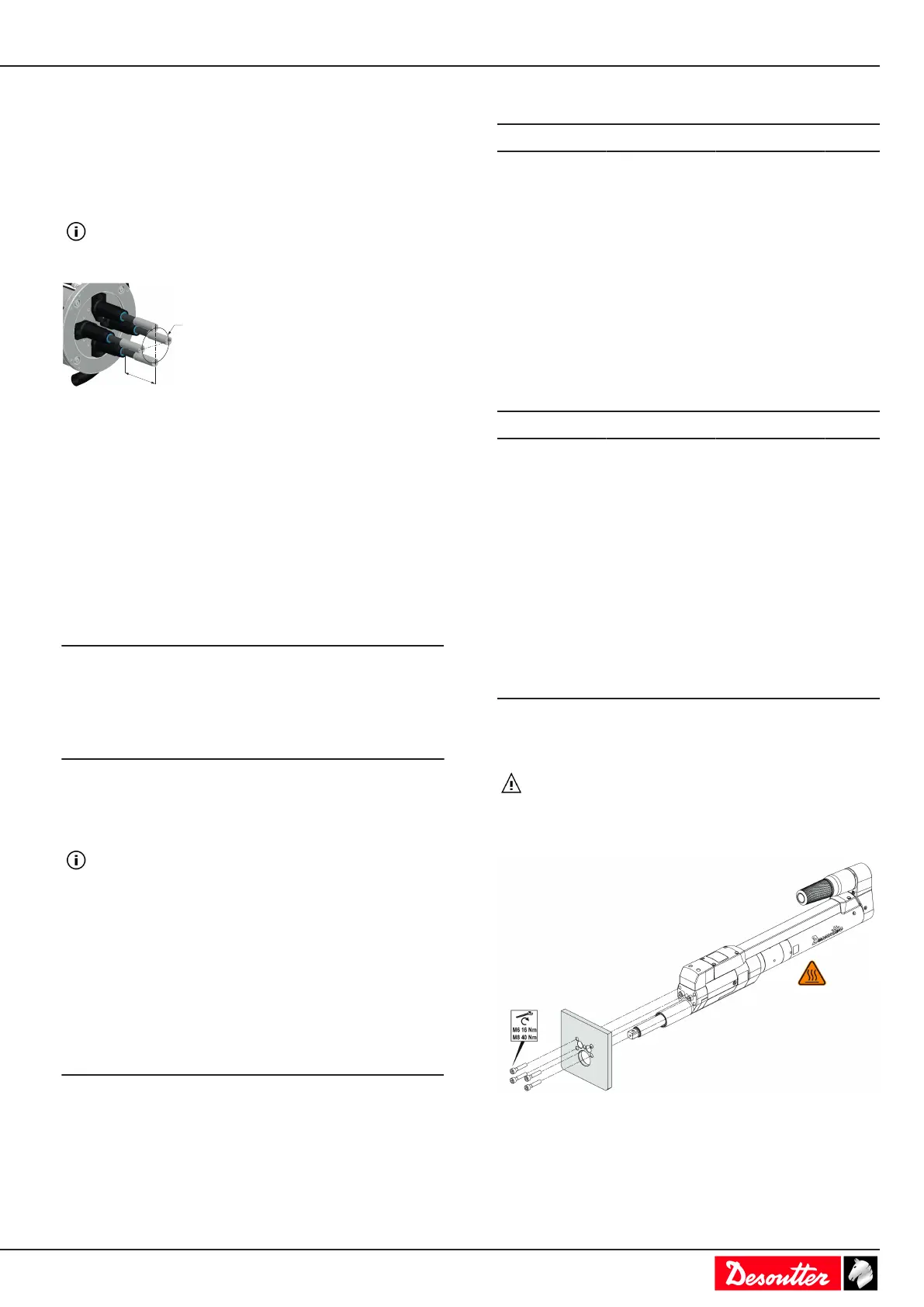

Limiti di progettazione delle macchine
multimandrino per quanto riguarda i mandrini
EFDO
Segue l'equazione di progettazione relativa all'albero tele-
scopico incorporato nei mandrini EFDO. Il progetto EFDO
richiede di rispettare:
L < d x A/C + B
L'equazione è applicabile solo quando tutte le costanti
vengono impostate sui valori indicati nelle tabelle
seguenti.
dove:
L (mm) Albero dell'utensile +
lunghezza della bussola mis-
urata in estensione totale dal
cuscinetto a sfera anteriore
alla punta della bussola.
d (mm) Diametro del pattern su multi
ruota o distanza minima fra
gli alberi dei mandrini
Costanti dei moduli telescopici
Modello A B
EFDO24-20 69 -39,5
EFDO30-80 110 -46
EFDO40-180 202 -53
EFDO54-450 307 -57
Per fissare il supporto dei moduli telescopici, verificare che:
- le viti siano di classe di qualità 12.9
- le coppie applicate sono 16 Nm per M6 e 40 Nm per M8.
Se l'applicazione richiede una lunghezza dell'albero
maggiore a quella offerta nelle equazioni, selezionare un
attacco quadro di dimensione maggiore.
Limiti di progettazione delle macchine
multimandrino per quanto riguarda i mandrini EFD
Per fornire una maggiore resistenza in tale applicazione, è
possibile aggiungere i moduli telescopici opzionali ai man-
drini standard. Fare riferimento al manuale utente
6159924120 per le informazioni tecniche e linee guida di
progettazione. Vedere qui sotto il caso d'uso e la gamma
disponibile di moduli telescopici:
Modello utensile Numero di parte
del modulo tele-
scopico
Vite di serraggio
adatta all'uso
EFx43 3/8" 6153970135 M6 x 30
EFx51 1/2" 6153970175 M8 x 25
EFx60 3/4" 6153970145 M8 x 25
EFx80 - 3/4" 6153992670 M8 x 35
EFx80 - 1" 6153992680 M8 x 35
Mod-
ello
utensile
EFD43-
8
EFD43-
15
EFD43-
30
EFD43-
45
EFD51-
70
EFD51-
135
EFx43
3/8"
x x x x
EFx51
1/2"
x x
EFx60
3/4"
EFx80
- 3/4"
EFx80
- 1"
Mod-
ello
utensile
EFD60-
175
EFD60-
250
EFD80-
330
EFD80-
450
EFD80-
680
EFD80-
950
EFx43
3/8"
EFx51
1/2"
EFx60
3/4"
x x
EFx80
- 3/4"
x x
EFx80
- 1"
x x
Installazione dell'utensile sulla piastra di
montaggio
ATTENZIONE Rischio di scossa elettrica
Solo gli operatori qualificati e dotati di formazione de-
vono installare, regolare o utilizzare questa apparec-
chiatura.
Verificare che lo spessore della piastra di montaggio cor-
risponda a quanto indicato nel capitolo Dimensioni.
Utilizzare solo viti di classe di qualità 12.9.
