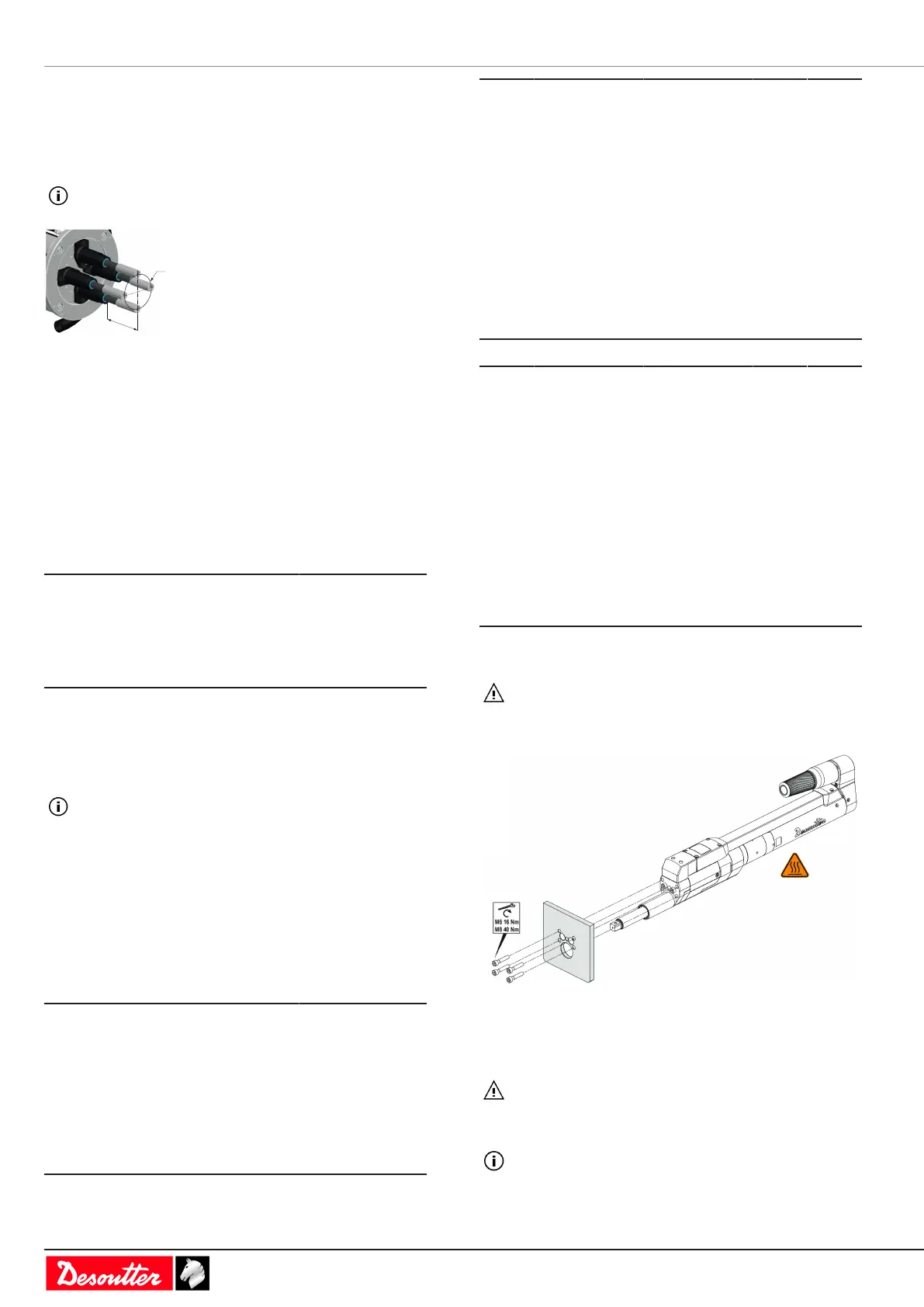

Designbegrænsninger for flerspindlede maskiner
angående EFDO-spindler
Her er designformlen angående teleskopakslen indlejret i
EFDO-spindler. EFDO-designet skal overholde:
L < d x A/C + B
Formlen finder kun anvendelse når alle konstanter er
værdier fra nedenstående skema.
L
Ød
hvor:
L (mm) Samlet længde på aksel
+sokkel målt fuldt udskudt
fra frontlejet til spidsen af
soklen.
D (mm) Mønsterdiameter på hjulmulti
eller minimumsafstand
mellem spindelaksler
Konstanter i teleskopiske moduler
Model A B
EFDO24-20 69 -39,5
EFDO30-80 110 -46
EFDO40-180 202 -53
EFDO54-450 307 -57
For at sikre monteringen af teleskopiske moduler skal man
sikre:
- skruerne er kvalitetsklasse 12.9
- det anvendte moment er 16 Nm for M6 og 40 Nm for M8.
Hvis anvendelsen kræver en længere aksellængde end
der er anført i formlen, anbefales det at vælge en større
firkanttilslutning.
Designbegrænsninger for flerspindlede maskiner
angående EFD-spindler
For at opnå større modstand i en sådan anvendelse kan der
tilføjes teleskopmoduler til standardspindlerne. Se bruger-
manualen 6159924120 for tekniske oplysninger og designret-
ningslinjer. Se anvendelses-case og det tilgængelige interval
af teleskopmoduler nedenfor.
Værktøjsmodel Komponentnum-
mer på teleskop-
modul
Egnet klemskrue
EFx43 3/8 " 6153970135 M6 x 30
EFx51 1/2 " 6153970175 M8 x 25
EFx60 3/4 " 6153970145 M8 x 25
EFx80 - 3/4 " 6153992670 M8 x 35
EFx80 - 1 " 6153992680 M8 x 35
Værk-
tøjs-
model
EFD43-
8
EFD43-
15
EFD43-
30
EFD43-
45
EFD51-
70
EFD51-
135
EFx43
3/8 "
x x x x
EFx51
1/2 "
x x
EFx60
3/4 "
EFx80
- 3/4 "
EFx80
- 1 "
Værk-
tøjs-
model
EFD60-
175
EFD60-
250
EFD80-
330
EFD80-
450
EFD80-
680
EFD80-
950
EFx43
3/8 "
EFx51
1/2 "
EFx60
3/4 "
x x
EFx80
- 3/4 "
x x
EFx80
- 1 "
x x
Installation af værktøjet på en monteringsplade
ADVARSEL Risiko for elektrisk stød
Kun kvalificerede og uddannede operatører må in-
stallere, tilpasse eller bruge dette udstyr.
Sørg for, at monteringspladens tykkelse stemmer overens
med den, der er angivet i kapitlet Dimensioner.
Brug kun skruer i kvalitetsklasse 12.9.
ADVARSEL Risiko for elektrisk stød
Stellet hvor værktøjet er fastgjort, skal være jordfor-
bundet.
Sørg for, at motoren er fri for bevægelse for at mulig-
gøre momentmåling.
