Safety Information
06/2021 83 / 268
Modell Tegningsnummer
Klemskruestør-
relse
EFD43-45 6159701380 M6 x 20
EFD51-70 6159701390 M8 x 25
EFD51-135 6159701390 M8 x 25
EFD60-175 6159701390 M8 x 25
EFD60-250 6159701390 M8 x 25
EFD80-330 6155482910 M8 x 25
EFD80-450 6155482910 M8 x 25
EFD80-680 6155482910 M8 x 25
EFD80-950 6155482910 M8 x 25
EFDO24-20 6159702760 M6 x 20
EFDO30-80 6159702770 M6 x 20
EFDO40-180 6159702780 M8 x 25
EFDO54-450 6159702790 M8 x 25
Kontroller rekkevidde
Kun nedenfor Multi-systemet kan brukes til å strømføre og
drive dette produktet.
CVI3 Vision 6159326910
CVI3 Vision eSTOP 6159326940
TWINCVI3 6159326970
TWINCVI3 eSTOP 6159326980
CVI3 Funksjon 6159326900
CVI3 Funksjon eSTOP 6159326930
Sikkerhetsinstruksjoner for
maskinprodusenten
Desoutter skal ikke holdes ansvarlig for potensiell person-
skade, ulykker eller andre skader som kan oppstå på grunn av
feilinstallering, modifisering eller oppstart, eller bruk utenom
tiltenkt bruk av Desoutter-produkter, enten av kunden eller
av en tredjepart.
Beskyttelse ved bruk
Produktet er tiltenkt for å integreres som en del i en maskin.
Den skal ikke brukes alene eller som et håndholdt verktøy,
uansett hvor praktisk dette måtte virke.
Det er maskinprodusentens ansvar å sørge for at:
• Produktet blir tilstrekkelig omringet av verneutstyr for å
forhindre at personer kommer i kontakt med potensielle
varme områder på produktet, med hensikt eller ikke.
Et eksempel på verneutstyr:
• Hvis oppstart av maskinen krever at operatøren kontin-
uerlig bruker en utløser, skal hurtigstopp-funksjonen til
kontroller-enheten være koblet til denne utløseren på rik-
tig måte, og også til startenheten (enten digital inngang,
eller via nettverket)
Se produktinformasjonen som følger med kontroller-en-
heten for mer detaljer kabling og konfigurering av hur-
tigstopp-funksjonen.
Installasjon av verktøykabelen
Verktøykabelen skal plasseres slik at den ikke kommer i
langvarig kontakt med motoren, som er den varmeste delen
på verktøyet.
Selv om verktøyet har varmebeskyttelse, som slår av verk-
tøyet når det overopphetes, er det fortsatt ansvaret til bruk-
eren å konfigurere verktøyet slik at det kun når de maksimale
temperaturnivåene som har blitt etablert.
Integrering av kabler på applikasjonen må forhindre at de
kommer i langvarig kontakt med spindelkabelen fra spindel-
motoren, som kan bli veldig varm.
Integreringen må følge anbefalingene som følger med kab-
lene (inkludert i veiledningen 6159923380).
Installasjon

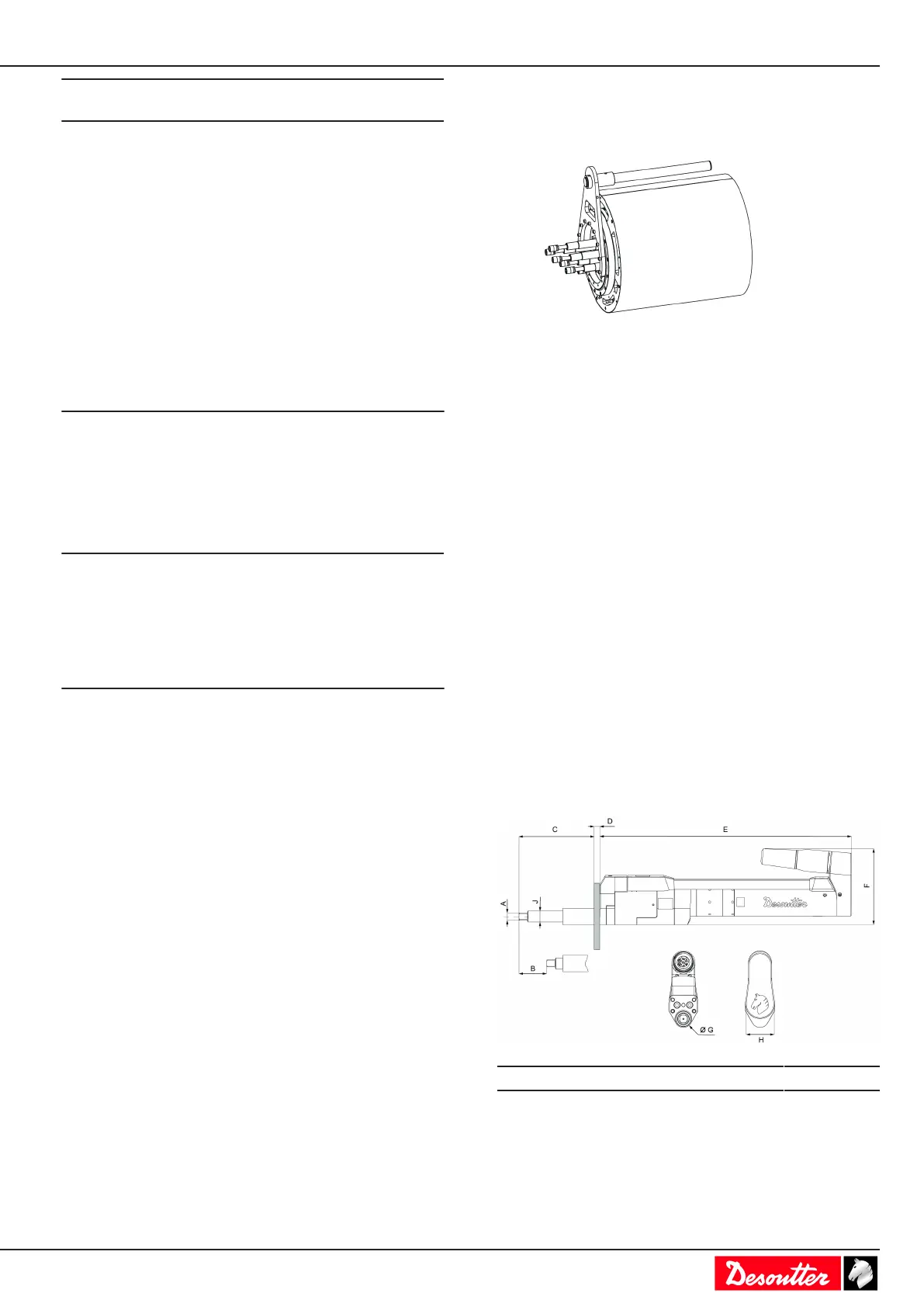

Dimensjoner
Modell A B C
EFD43-8 9,5 50 76
EFD43-15 9,5 50 76
EFD43-30 9,5 50 75
EFD43-45 9,5 50 75
EFD51-70 12,7 50 95
