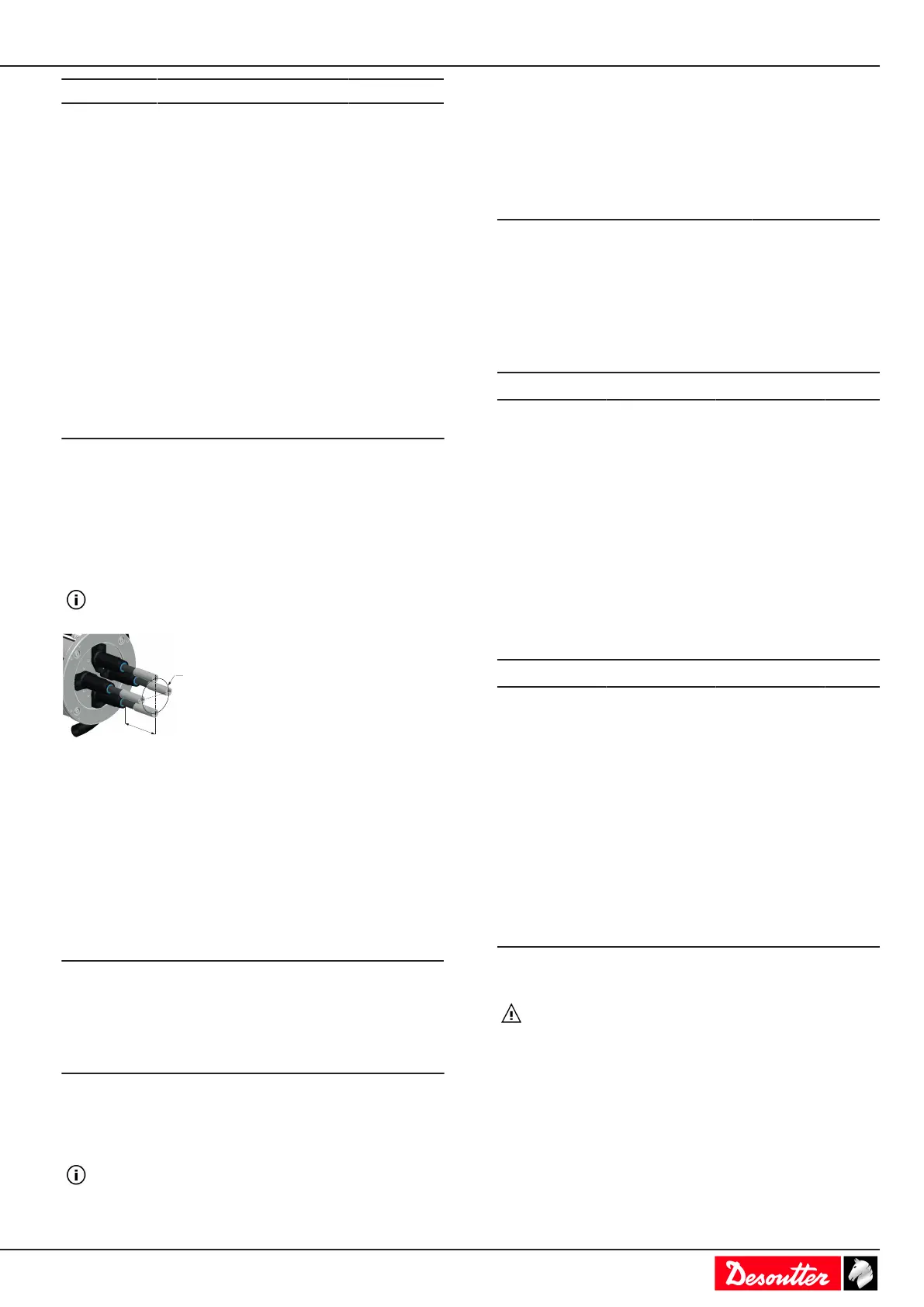

Safety Information
06/2021 85 / 268
Modell G H J
EFD43-15 - 1,69 0,55
EFD43-30 - 1,69 0,55
EFD43-45 - 1,69 0,55
EFD51-70 - 2,01 0,79
EFD51-135 - 2,01 0,79
EFD60-175 - 2,36 0,79
EFD60-250 - 2,36 0,79
EFD80-330 - 3,15 1,26
EFD80-450 - 3,15 1,26
EFD80-680 - 3,15 1,26
EFD80-950 - 3,15 1,26
EFDO24-20 0,94 1,69 0,59
EFDO30-80 1,18 2,01 0,79
EFDO40-180 1,57 2,36 0,98
EFDO54-450 2,12 3,15 1,38
Designbegrensninger for flerspindelmaskiner
angående EFDO-spindler
Her er designligningen relatert til den teleskopiske akselen
innebygd i EFDO-spindler. EFDO-designet krever å over-
holde:
L < d x A/C + B
Ligning gjelder bare når alle konstanter er satt til verdier
gitt i diagrammet nedenfor.
hvor:
L (mm) Total aksel + sokkellengde
målt helt utvidet fra front-
lager til stikkontakt.
d (mm) Mønsterdiameter på hjul mul-
tis eller minimum avstand
mellom spindelaksler
Konstanter av teleskopmoduler
Modell A B
EFDO24-20 69 -39,5
EFDO30-80 110 -46
EFDO40-180 202 -53
EFDO54-450 307 -57
For å sikre montering av teleskopmoduler må du sørge for at:
- skruer er kvalitetsklasse 12.9
- påførte dreiemomenter er 16 Nm for M6 og 40 Nm for M8.
Hvis applikasjonen krever en lengre aksellengde enn gitt
i ligningen, anbefales det å velge en større firkantdrev.
Designbegrensninger for flerspindelmaskiner
angående EFD-spindler
For å gi større motstand i en slik anvendelse, kan valgfrie
teleskopmoduler legges til standardspindlene. Se brukerhånd-
boken 6159924120 for teknisk informasjon og designret-
ningslinjer. Se nedenfor brukssaken og det tilgjengelige ut-
valget av teleskopmoduler:
Verktøymodell Teleskopmodulens
delenummer
Egnet klemskrue
som skal brukes
EFx43 3/8" 6153970135 M6 x 30
EFx51 1/2" 6153970175 M8 x 25
EFx60 3/4" 6153970145 M8 x 25
EFx80 - 3/4" 6153992670 M8 x 35
EFx80 - 1" 6153992680 M8 x 35
Verk-
tøy-
modell
EFD43-
8
EFD43-
15
EFD43-
30
EFD43-
45
EFD51-
70
EFD51-
135
EFx43
3/8"
x x x x
EFx51
1/2"
x x
EFx60
3/4"
EFx80
- 3/4"
EFx80
- 1"
Verk-
tøy-
modell
EFD60-
175
EFD60-
250
EFD80-
330
EFD80-
450
EFD80-
680
EFD80-
950
EFx43
3/8"
EFx51
1/2"
EFx60
3/4"
x x
EFx80
- 3/4"
x x
EFx80
- 1"
x x
Installering av verktøyet på en monteringsplate
ADVARSEL Fare for elektrisk støt
Dette utstyret skal kun installeres, justeres eller brukes
av kvalifiserte og erfarne operatører.
