Página 11SB-2-543-F
Patente Nº 2372465 (GB)
Nº Número
Ref. Descriptión de Pieza Cant Opciones
1
Casquillo de aire / Anillo de retención
SP-100-***-K 1 506, 507, 508 ej. *** = 506
COM-506, COM-507 o COM-508
2 Pico de fluido SP-200S-**-K 1 14, 18, 22 ej. ** =14 =1.4 mm
+3 Separador
(paq. de 5)
SP-626-K5 1
+4 Empaquetadura
(paq. de 2)
GTI-445-K2 1
5 Válvula dispersora SP-403-K 1
6 Espiga y tornillo
(paq. de 5)
GTI-408-K5 1
7 Tornillo de ajuste de la aguja SP-614-K 1
+8 Muelle
(paq. de 5)
SP-622-K5 1
9 Aguja SP-300S-**-K 1 14, 18, 22 ej. ** =14 =1.4 mm
10 Alojamiento de la válvula de aire SP-612-K 1
& junta
•11 Vástago 1
12 Gatillo SP-617-K 1
13 Conector SP-611-K 1
14 Tapón JGA-132 1
17 Retén y juntas SPK-102-K 1
+18 Kit de clip, junta y perno
(paq. de 5)
GTI-428-K5 1
21
El guarnición de la copa (paq. de 5)
KGP-13-K5 1
22 El montaje conjunto de copa 1
•23 Herramienta para el conjunto de
la válvula de aire 1
24 Llave inglesa SPN-5 1
Kit de Mantenimiento de SPK-402-K 1
la Pistola Pulverizadora
(piezas incluidas marcadas con + )
16 Kit de mantenimiento de la SPK-101-K 1
válvula de aire, incluye: 1 por cada uno de las piezas marcadas con •

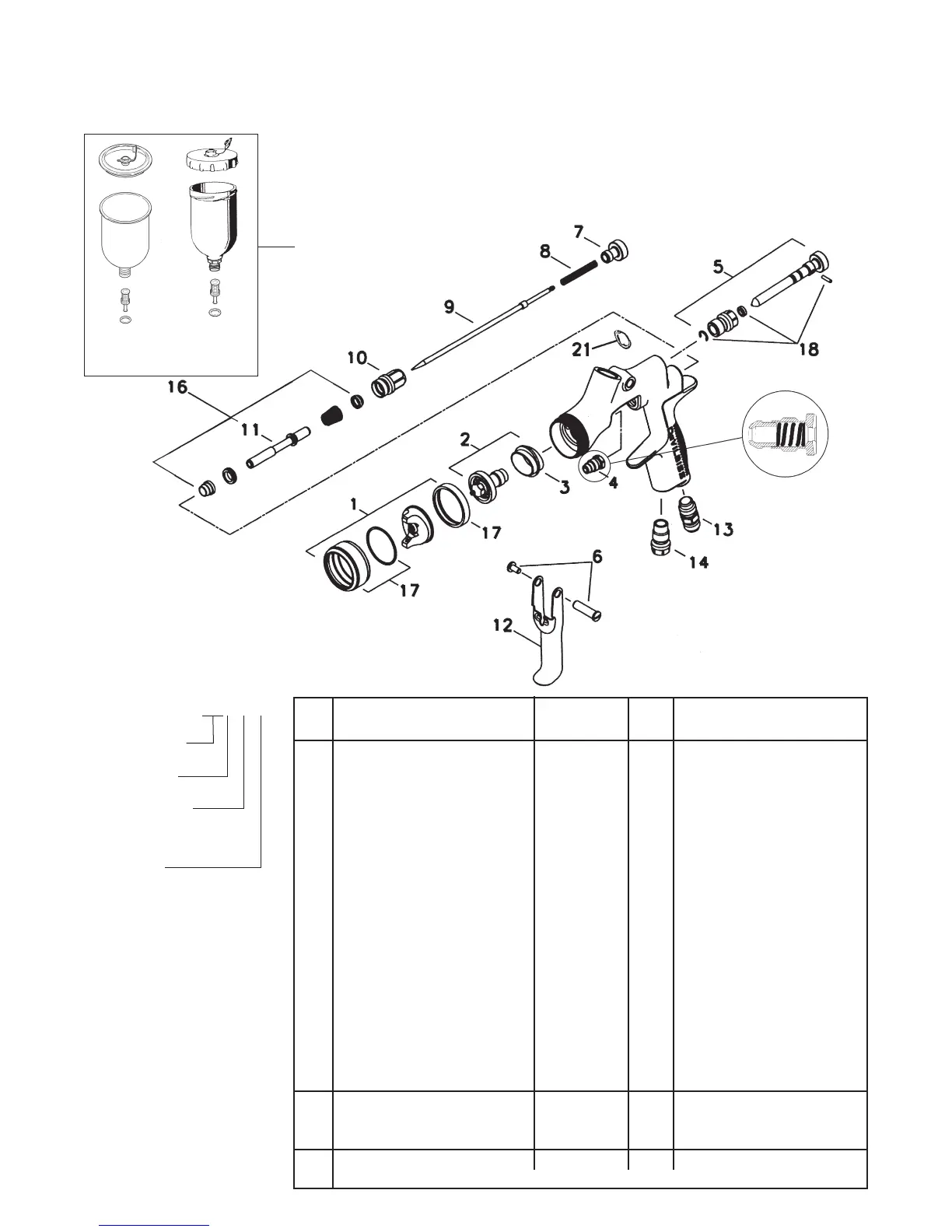

LISTA DE PIEZAS
MODELO-NÚMERO PIEZA
Ejemplo: COM-G506B-14-02
Casquillo de aire
Azul anodizado
Diámetro del pico
de fluido
(14 = 1.4 mm)
00 = Sin taza
02 = Taza de gravedad de
aluminio (1 litro)
05 = Taza de gravedad de
Acetal (20 oz.)
22
GFC-502
1 Litro
(SB-4-043)
GFC-501
20 oz.
(SB-4-261)
