Page 8 SB-4-391-N
Aplique sellador a las
dos primeras roscas
(Loctite #262).
7
1
2
3
4
5
6

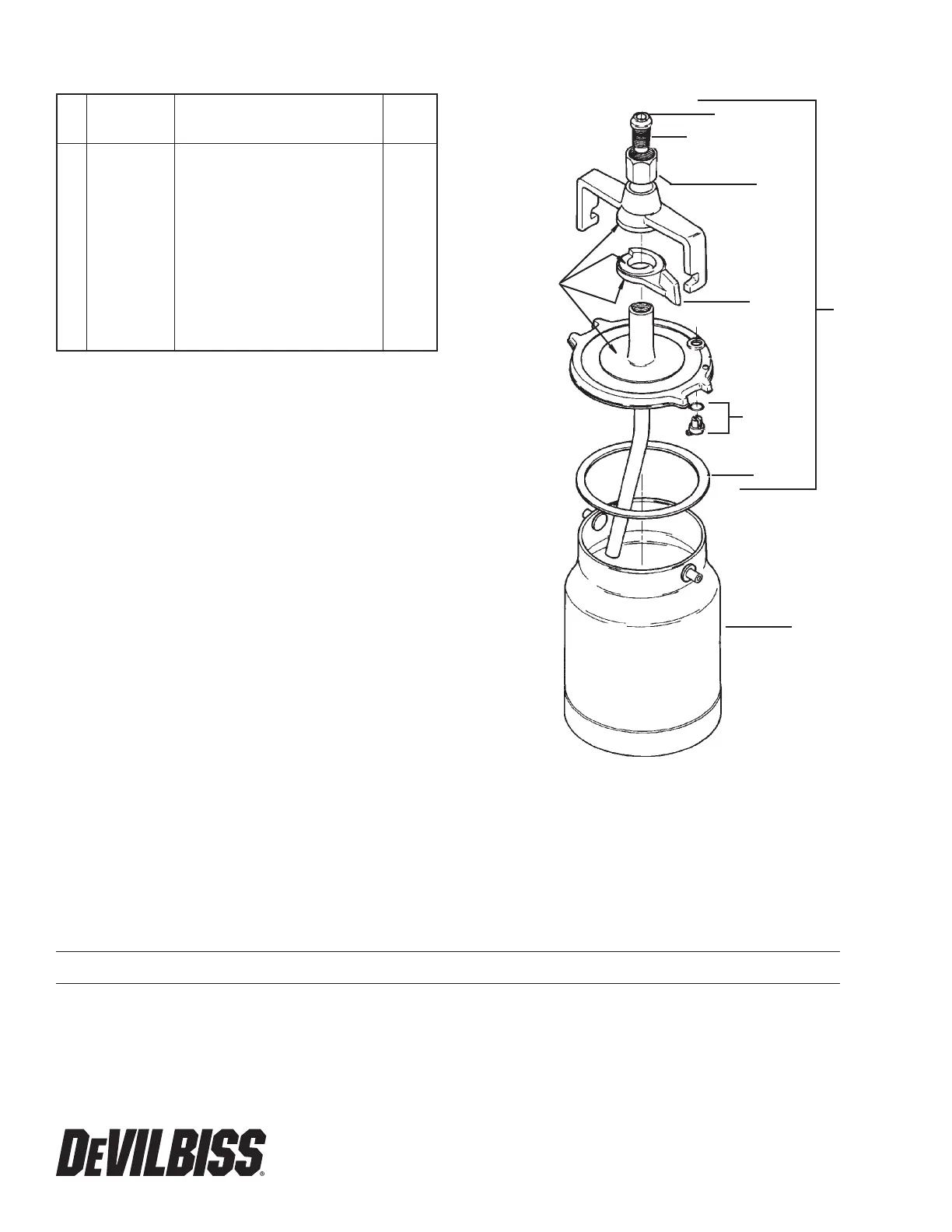

Lista de piezas
No.
de No. de
Ref. repuestos Descripción
1*  Adaptador,1/2"NPS(M) 1
 2*  Tuerca,3/8"NPS(F) 1
3* Leva 1
 4* TGC-407-1-K3 Válvulalibredegoteoyempaque
   (Kitde3) 1
 5* TGC-9-K5 **Empaquedelatapa**TriSeal
®
   (Kitde5) 1
 6 TGC-404 Unidaddelatapa(cuartodegalón) 1
  TGC-431 Unidaddelatapa(pinta)
 7 KR-428-2 Unidaddelatazadesucción.
   (Cuartodegalón) 1
TLC-401 Unidad de la taza de succión.
   (Teon
®
,cuartodegalón)
  TGC-432 Unidaddelatazadesucción.(Pinta)
*ElKitdereparación*KK-5007incluyeNúm.deRef.1-5.Elkitderepara-
ción contiene suficientes piezas para reparar una unidad completa.
Elsujo-K3designaunkitdepiezasmúltiples.Ejemplo:TGC-407-1-K3es
un kit de 3 válvulas libres de goteo.
** Marca registrada de Tri-Seal International.
Varilla de
unión
Figura 4
Mantenga
estas
superficies
limpias.
1/11 ©2011 ITW Todos los derechos reservados. Impreso en EE.UU.
GARANTÍA
Este producto está cubierto por la garantía limitada de un año de DeVilbiss.
Centros de venta y servicios de DeVilbiss a escala mundial: www.devilbiss.com
ITW Finishing Equipment Americas
DeVilbiss tiene distribuidores autorizados en todo el mundo. Para asis-
tencia técnica, o el distribuidor más cercano, consulte la lista abajo.
Oficina de servicios técnicos en EE.UU./Canadá:
195 Internationale Blvd., Glendale Heights, IL 60139
Teléfonogratuito:1-888-992-4657(sóloenEE.UU.yCanadá)
Fax gratuito: 1-800-368-8401
DeVilbiss Automotive Refinishing
DeVilbiss tiene distribuidores autorizados en todo el mundo. Para
equipos, repuestos y servicio de mantenimiento, consulte las Páginas
Amarillasbajo“Equiposysuministrosparatalleresderepintadoauto-
motriz”Paraasistenciatécnica,consultelalistaabajo.
Oficina de servicio al cliente en EE.UU./Canadá:
11360S.AireldRoad,Swanton,OH43558
Teléfonogratuito:1-800-445-3988(sóloenEE.UU.yCanadá)
Fax gratuito: 1-800-445-6643
Núm. de
piezas
requeridas
PTFE
