ESPAÑOL
49
ATENCIÓN: Mantenga los dedos alejados del riel del
liberador del propulsor para evitarlesiones.
ADVERTENCIA: El botón de bloqueo del gatillo debe
siempre estar activado cuando se realicen ajustes o
cuando la herramienta no estéutilizándose.
ADVERTENCIA: Los sujetadores utilizados para
instalar conectores de metal deben cumplir los
requisitos de los códigos de construcción aplicables
y deben ser instalados de conformidad con los
requisitos de los códigos y las especificaciones del
proveedor de accesorios de montaje de conectores de
metal. El no instalar adecuadamente los conectores
puede ocasionar fallasestructurales.
1. Ponga la clavadora alrevés.
2. Deslice el seguro del liberador propulsor con resorte
15
hasta la base del cargador para bloquearlo en susitio.

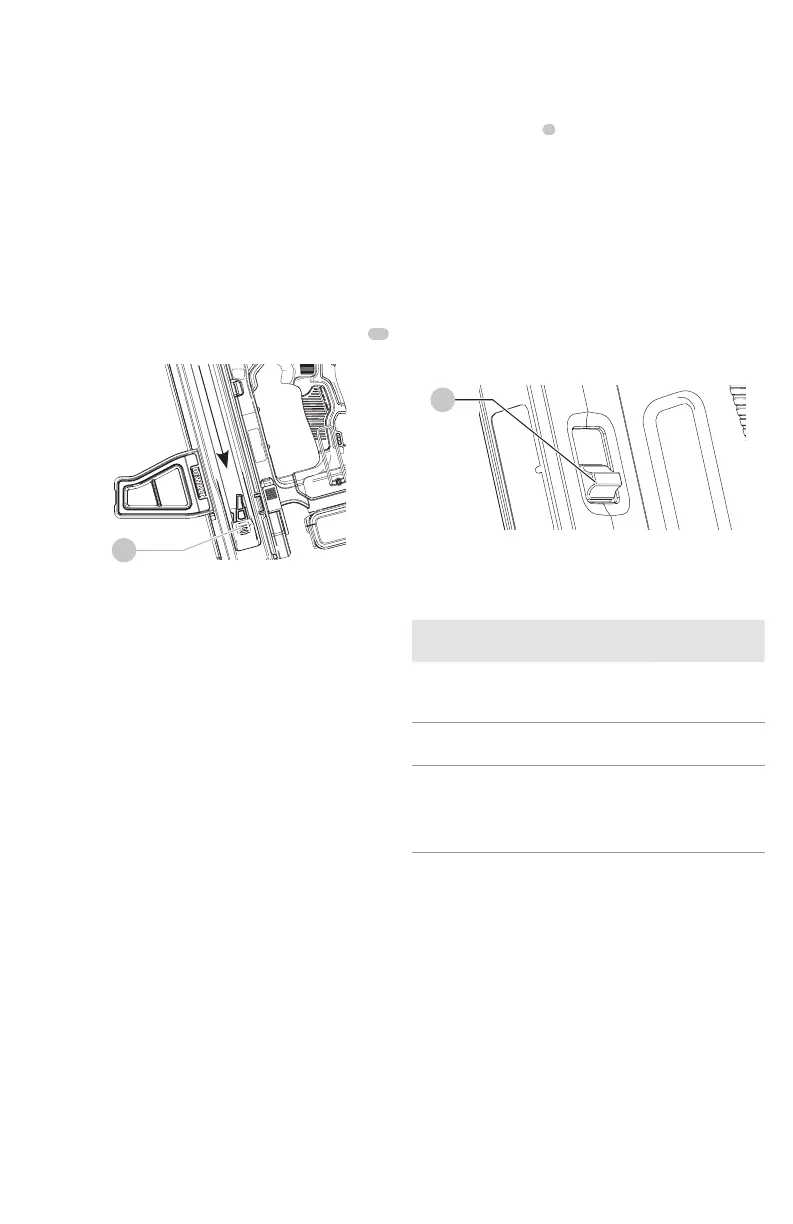

Fig. G
15
3. Ponga las tiras de clavos en la ranura de carga del
depósito, asegurándose de que las cabezas de los clavos
estén alineadas correctamente con la apertura de la
ranura. (Consulte la sección Especificaciones de los
punta para determinar el tamañocompatible).
4. Manteniendo los dedos alejados del riel, cierre el
cargador soltando el seguro del liberador del propulsor.
Deje que el seguro se deslice con cuidado hacia
adelante y engrane la tira depunta.
Descarga de la herramienta
ADVERTENCIA: El botón de bloqueo del gatillo debe
siempre estar bloqueado cuando se realicen ajustes o
cuando la herramienta no estéutilizándose.
1. Deslice el seguro del liberador del propulsor con resorte
hasta la base del cargador para bloquearlo en susitio.
2. Incline la herramienta hacia arriba hasta que la tira de
clavos se deslice libremente fuera deldepósito.
3. Con la batería quitada, compruebe la tobera para
verificar que no quedenclavos.
NOTA: La herramienta está equipada con un imán
en la zona de la tobera para un mejor rendimiento de
la herramienta. Al descargar, verifique siempre que
las pequeñas tiras de clavos no estén pegadas a la
toberamagnetizada.
Resumen de configuración de la potencia
(Fig. H, I)
Esta clavadora está equipada con un interruptor de
selección de potencia
3
para ajustar la herramienta al clavar
en distintosmateriales.
Posición de potencia 1: Materiales más blandos (concreto
de baja resistencia/bloques de
hormigón)
Posición de potencia 2: Materiales de dureza media
(Concreto de alta resistencia)
Posición de potencia 3: Materiales duros (Acero estructural)
En el caso de que los clavos no se introduzcan hasta la
profundidad necesaria en la posición de potencia 1, quizás
tenga que cambiar a la posición de potencia 2 o 3 para una
mayor potencia declavado.
Fig. H
3
AVISO: Clavar clavos en materiales blandos en
posiciones de potencia alta causará un desgaste
excesivo de su herramienta y provocará
fallasprematuras.
Posición de
potencia
Aplicación
Longitud de clavo
normal
1
Fijar acero/madera a concreto/
mampostería de baja resistencia
(<4000 psi)
de 3/4" a 1" (1,91 a
2,5 cm)
2
Fijar acero/madera a concreto de alta
resistencia (>4000 psi)
de 3/4" a 1 1/2" (1,90 a
3,81 cm)
3
Fijar acero/madera a concreto de alta
resistencia (>4000 psi)
Fijar a acero estructural;
2x4 a concreto
de 1/2" o 2 1/4" (1,27 a
5,72 cm)
ADVERTENCIA: Los clavos tienen que clavarse rectos
en el material. No incline la clavadora mientras
clava. Consulte la Fig.I. Los valores de retención de
clavos mejoran cuando la herramienta se dispara
perpendicular al material.
