son probadas en fábrica; si esta herramienta no funciona,
verifique el suministroeléctrico.
COMPONENTES (FIG. A)
ADVERTENCIA: Nunca modifique la herramienta
eléctrica, ni tampoco ninguna de sus piezas. Podría
producir lesiones corporales odaños.
Consulte la Figura A al principio de este manual para
obtener una lista completa de loscomponentes.
USO DEBIDO
Su rotomartillo para trabajos pesados está diseñado para
aplicaciones profesionales de taladrado de concreto
ycincelado.
NO utilice la herramienta en condiciones de humedad o en
presencia de líquidos o gasesinflamables.
Su rotomartillo para trabajos pesados es una herramienta
eléctrica profesional. NO permita que los niños toquen la
herramienta. Si el operador no tiene experiencia operando
esta herramienta, su uso deberá sersupervisado.
MONTAJE Y AJUSTES
ADVERTENCIA: Para reducir el riesgo de lesiones
personales graves, apague la herramienta
y desconéctela de la fuente de alimentación
antes de realizar ajustes o de retirar/instalar
dispositivos o accesorios. Un arranque accidental
podría causarlesiones.
Mango Lateral y Barra de Profundidad
(Fig. B, C)
ADVERTENCIA: Para reducir el riesgo de lesión
personal, opere SIEMPRE la herramienta con el
mango lateral instalado adecuadamente. De lo
contrario, el mango lateral puede deslizarse durante
el funcionamiento de la herramienta y ocasionar
la pérdida de control. Sostenga la herramienta con
ambas manos para maximizar elcontrol.
El mango lateral
5
se sujeta al lado delantero de la caja de
engranajes y puede rotarse 360º para permitir su uso con la
mano derecha e izquierda.

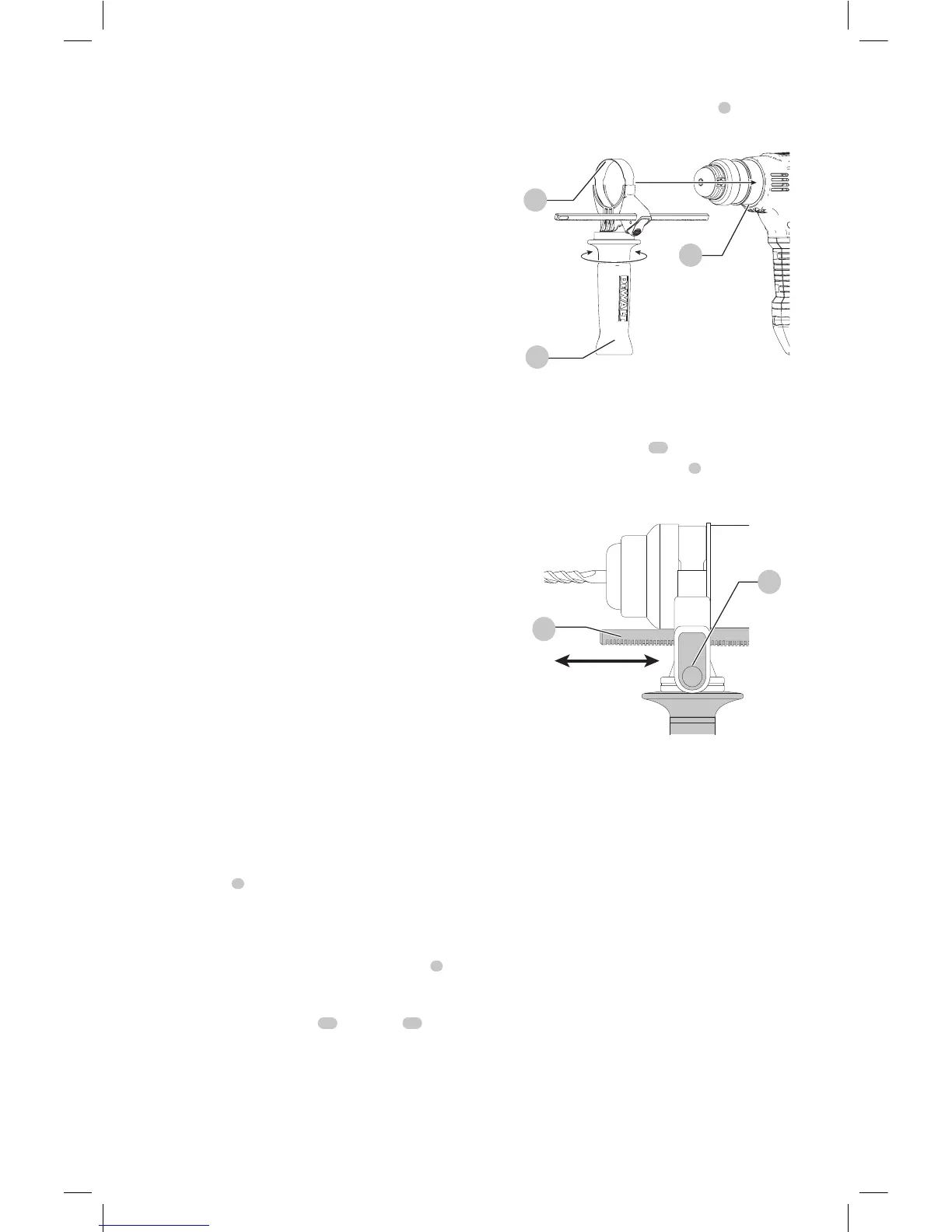

Montaje del Mango Lateral Recto (Fig.B)
1. Ensanche la apertura del anillo del mango lateral
5
girándolo en sentidohorario.
2. Deslice el ensamblaje sobre la punta de la herramienta,
colocando el anillo de acero
12
en el collar
11
,
pasando el soporte de la broca y el manguito.
3. Gire la unidad del mango lateral hasta la posición
deseada. Para taladrado de percusión horizontalmente
con una broca pesada, coloque la unidad del mango
lateral a un ángulo de aproximadamente 20° con
respecto a la herramienta para un controlóptimo.
4. Bloquee la unidad de montaje del mango lateral en su
sitio ajustando firmemente el mango
5
girándolo en
sentido horario de manera que la unidad nogire.
Fig. B
11
5
12
Para Ajustar la Varilla de Profundidad (Fig. C)
1. Empuje y mantenga apretado el botón de liberación de
la varilla de profundidad
10
en el mangolateral.
2. Mueva la varilla de profundidad
9
de manera que la
distancia entre el extremo de la varilla y el extremo de la
broca sea igual a la profundidad de taladradodeseada.
Fig. C
9
10
3. Suelte el botón para bloquear la
varilla
en posición.
Cuando taladre con la
varilla
de profundidad, pare
cuando el extremo de la
varilla
llegue a la superficie
delmaterial.
Broca y Portabrocas
ADVERTENCIA: Riesgo de quemaduras. Use
SIEMPRE guantes al cambiar las brocas. Las partes
metálicas de la herramienta accesibles y las brocas
pueden calentarse mucho durante el funcionamiento.
Los trozos pequeños de material roto pueden dañar
las manosdesnudas.
ADVERTENCIA: No intente ajustar o soltar las brocas
(ni ningún otro accesorio) sujetando la parte frontal
del broquero y encendiendo la herramienta. Esto
podría dañar el broquero y causar lesionescorporales.
El rotomarillo puede utilizarse con varias brocas de
cincel dependiendo de la aplicación deseada. Utilice
exclusivamente brocasafiladas.
Recomendaciones de Brocas
• Para madera, use brocas helicoidales, brocas de pala,
brocas de taladro a motor o brocas huecascilíndricas.
