Français
31
G1
A
B
C
F
I
J

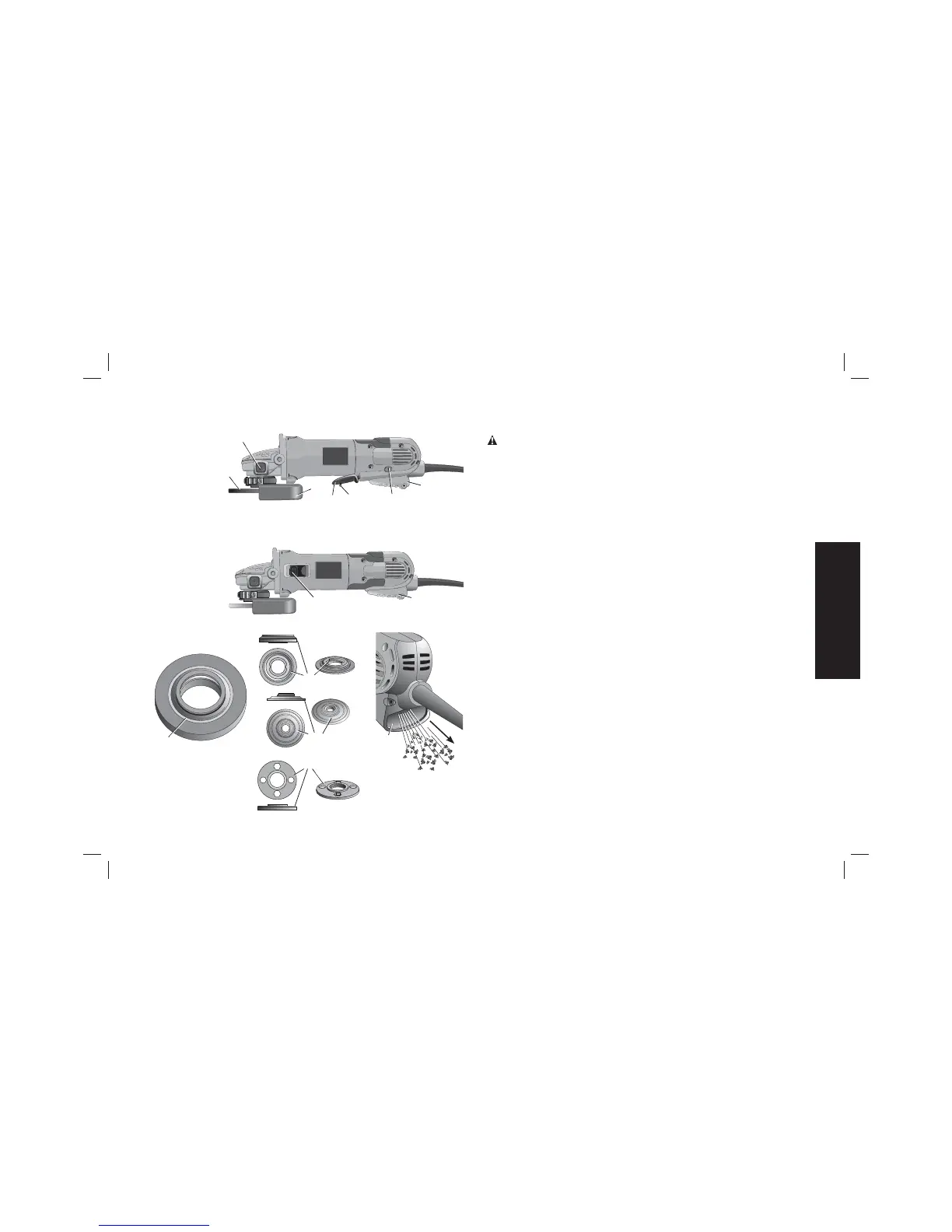

FIG. 1
D28114
D28114N
D28144
D28144N
D28131
D28140
L
K
K
K
D
H
G2
COMPOSANTS (Fig. 1)
AVERTISSEMENT : ne jamais modifier l’outil électrique ou l’une
de ses parties. Une telle pratique risque de provoquer des
dommages matériels ou des blessures corporelles.
A. Contacteur à palette : G2. Bride tournante sur collet
modèles D28114, battu à changement rapide
D28144 et D28144N en acier estampé (meules à
B. Levier de blocage moyeu déporté seulement) :
C. Bouton de verrouillage modèles D28140, D28144
de la broche et D28144N
D. Rondelle de caoutchouc H. Écrou de serrage fileté
jaune I1. Capot protecteur pour
E. Poignée latérale meule de type 27
antivibrations (non illustrée) I2. Capot protecteur pour
F. Meule de 127mm (5 po) meule de type 1
(type 27) : modèles (non illustré) :modèles
D28114, D28131et D28140, D28144 et D28144N
D28114N J. Bouton de verrouillage :
F1. Meule de 152mm (6 po) modèles D28114 et D28144
(type 1) : modèles D28140, K. Dispositif d’évacuation
D28144 et D28144N) des poussières [Dust
G1. Bride tournante sur collet Ejection System™ (DES)]
battu à changement rapide L. Interrupteur coulissant :
modèles D28131 et D28140
UTILISATION PRÉVUE
Les meuleuses à renvoi d’angle de type industriel D28114, D28114N,
D28131, D28140, D28144 et D28144N ont été conçues pour le
meulage professionnel à divers lieux de travail (c.-à-d., chantiers de
construction). NE PAS utiliser dans des conditions humides ou en
présence de liquides ou de gaz inflammables.
