Español
24

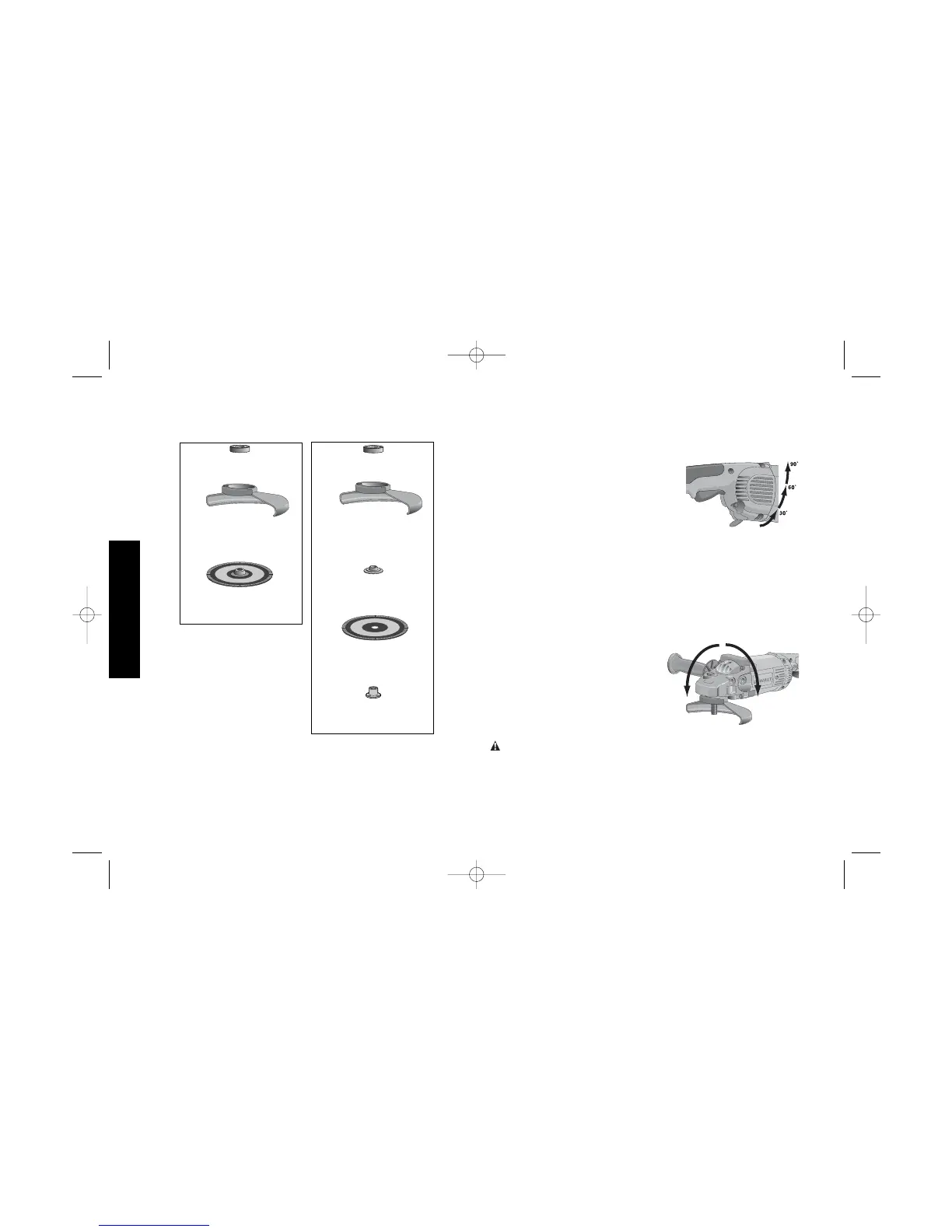

1. Abra el seguro del mango trasero tirando hacia afuera la palan-
ca de liberación del mango (G) como aparece en la ilustración.
2. Gire el mango a las posiciones
disponibles de 30°, 60°, y 90° a izquier-
da o derecha de la posición central.
3. Empuje la palanca de liberación del
mango.
4. Antes de encender la herramienta,
revise que el mango esté asegurado
en cualquiera de las posiciones y que la palanca del seguro
haya regresado a la posición original al ras de la carcaza.
Como girar la caja de engranajes
Apague y desconecte la herramienta antes de hacer
cualquier ajuste o antes de instalar o remover cualquier
accesorio. Antes de conectar la herramienta nuevamente,
presione y suelte el interruptor de gatillo para asegurarse
que la herramienta esté apagada.
1. Retire los cuatro tornillos de las
esquinas que fijan la caja de
engranajes a la carcaza del
motor.
2. Sin separar la caja de engranajes
de la carcaza del motor, gire la
cabeza de la caja de engranajes
hasta la posición que desee.
ADVERTENCIA: si la caja de engranajes y la carcaza del motor
se separan más de 3 mm (1/8"), la herramienta debe recibir servi-
cio y ser reensamblada en un centro de servicio D
E
WALT. El no
darle el mantenimiento apropiado a la herramienta puede ocasio-
nar daño a las escobillas, al motor y a los cojinetes.
90˚
90˚
Discos para lijar
montaje suave
montaje suave
guarda tipo 27
D284937/D284939
guarda tipo 27
D284937/D284939
disco para lijar
disco de lijar
tuerca de fijación
D22191-00
arandela
D54339-00
NOTA: el tamaño del disco debe corresponder al tamaño de la
guarda; un disco nuevo de 7 pulgadas no se debe utilizar con una
guarda de 9 pulgadas. La superficie inferior del disco debe per-
manecer adentro del borde de la guarda.
