Portugêse
42

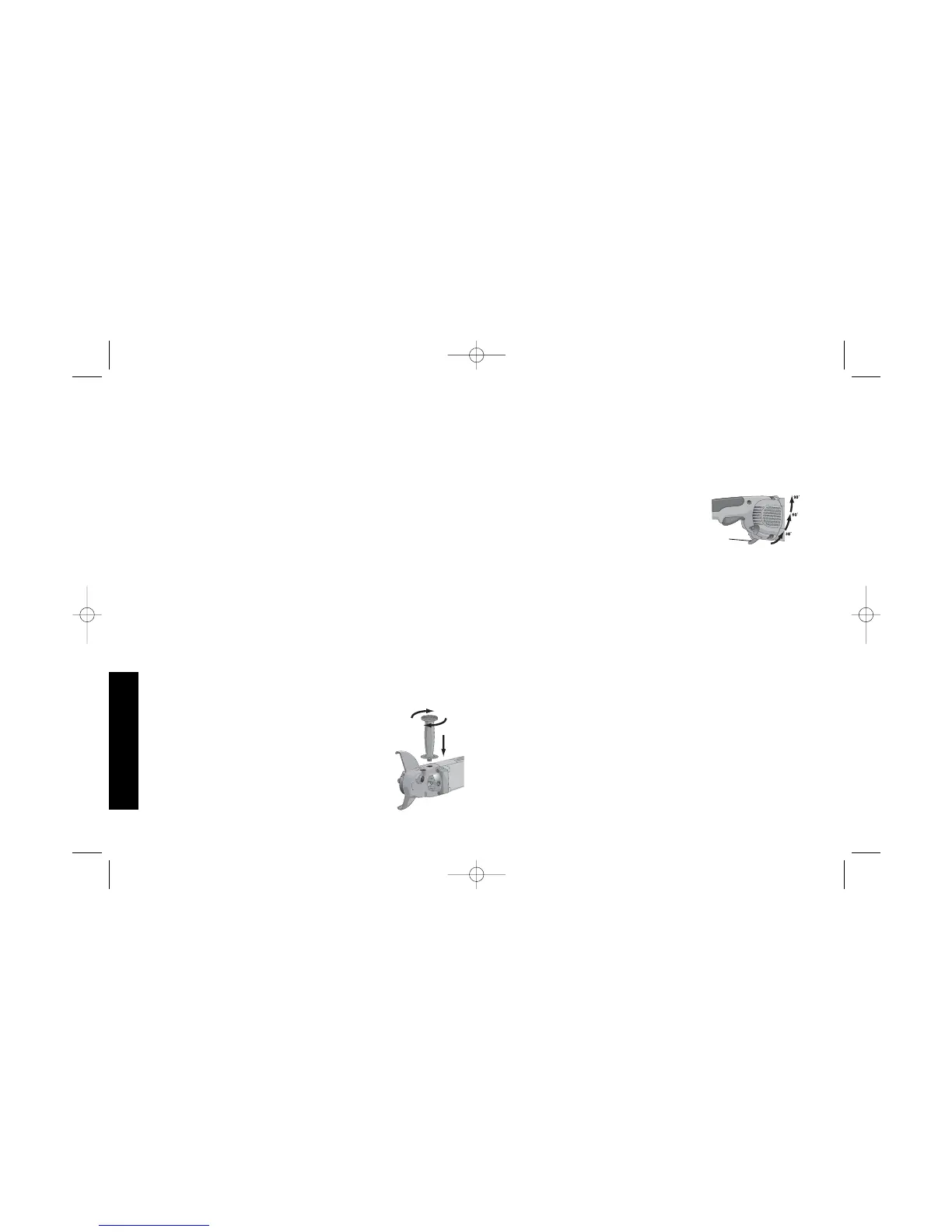

Girando a Empunhadeira Traseira
Desligue e desplugue a ferramenta antes de fazer quaisquer
ajustes ou antes de remover ou instalar os acessórios. Antes
de reconectar a ferramenta, aperte e solte o gatilho para se
certificar de que a ferramenta está desligada.
1. Destrave a empunhadeira traseira puxando
a Alavanca de Liberação da Empunhadeira
(G) conforme indicado.
2. Gire a empunhadeira nas posições 0°, 30°,
60° ou 90° para a esquerda OU direita da
posição central.
3. Empurre a alavanca de liberação da empunhadeira.
4. Antes de ligar a ferramenta, certifique-se de que a em-
punhadeira esteja travada na posição, e que a alavanca de
liberação da empunhadeira tenha voltado para a posição inicial
emparelhada com o compartimento da ferramenta.
Girando a Caixa de Engrenagem
Desligue e desplugue a ferramenta antes de fazer quaisquer
ajustes ou antes de remover ou instalar os acessórios. Antes
de reconectar a ferramenta, aperte e solte o gatilho para se
certificar de que a ferramenta está desligada.
1. Remova os quatro parafusos das quinas ligando a caixa de
engrenagens ao alojamento do motor.
2. Sem separar a caixa de engrenagens do compartimento do
motor, gire a cabeça da caixa de engrenagens até a posição dese-
jada.
NOTA: Caso a caixa de engrenagens e o compartimento do motor
se separem por mais de 1/8", a ferramenta deverá ser levada para
assistência técnica e remontada pelo centro de serviços D
EWALT.
Falha na manutenção da ferramenta poderá causar problema na
escova, motor e rolamentos.
PEÇAS
As peças elaboradas especificamente para essa esmerilhadeira,
podem ser adquiridas através dos representantes D
EWALT e pelos
Centros de Serviço da Fábrica D
EWALT.
D284939 Guarda de 9" tipo 27
D284948 Guarda de 9" tipo 28
D284937 Guarda de 7" tipo 27
D284933 Flange de suporte para pedra
D284932 Jogo de flanges tipo 1
D284931 Guarda de proteção de 7" tipo 1
054339-00 Flange de proteção para disco de desbaste
22191-00 Porca fixadora
61820-01 Chave de disco
445928-01 Protetor do anel de montagem
397711-00 Amortecedor de borracha da caixa de engrenagem
MONTAGEM E AJUSTES
Montando a Empunhadeira Lateral
Para instalar a empunhadeira lateral, rosqueie a empunhadeira em
uma das cinco posições listadas abaixo e aperte firmemente giran-
do no sentido horário.
• Duas posições frontais: Ideais para otimizar o
equilibrio em aplicações de acabamento de
superficie.
• Duas posições traseiras: Ideais para otimizar
o equilibrio em aplicações de desbaste de
extremidades.
• Uma posição superior: A posição superior da
empunhadeira é designada para aplicações de
corte.
G
