Portugêse
44
4. Feche o engate do protetor para segurá-lo
na caixa de engrenagens. A partir daí, não
deverá ser possível girar o protetor com as
mãos quando o engate estiver fechado. Não
opere a esmerilhadeira tendo o protetor
frouxo ou a alavanca fixadora na posição
aberta.
5. Para remover a guarda, siga o procedimento descrito acima na
ordem inversa.
NOTA : A guarda vem pré-ajustada da fábrica, para o diâmetro do
cubo da caixa de engrenagens. Caso, após determinado período,
o protetor afrouxar, aperte o parafuso de
ajuste (I) com o prendedor na posição
fechada.
CUIDADO: Não aperte o parafuso de
ajuste tendo a alavanca do prendedor na
posição aberta.
Poderá causar danos não detectáveis da
guarda ou ao cubo da caixadeen-
grenagem.
MONTAGEM E REMOÇÃO DOS
DISCOS COM CUBO
Discos com cubo são instalados diretamente sobre eixos de 5/8"-
11".
1. Rosqueie o disco no eixo com as mãos, apoiando-o no eixo de
anel de montagem.
2. Aperte o botão de trava do eixo e use uma chave para apertar
o anel central do disco.
3. Reverta o procedimento acima para remover o disco.
vencionais de lixamento. Os modelos DEWALT D28496, D28494,
D28474, D28476, D28499 são fornecidos com guardas destina-
dos para uso com discos de centro abaulado (Tipo 27), e discos
de desbaste com anal (Tipo 27). A mesma guarda foi elaborada
para uso com discos flap, escovas de aço e discos de aço.
Desbaste e corte com discos além dos de
Tipo 27 e 29 tornam necessário o uso de
outros acessórios protetores não incluí-
dos no pacote da ferramenta. Instruções
de montagem desses acessórios prote-
tores estão incluídas na embalagem dos
acessórios.
CUIDADO: Ao usar um disco de des-
baste com uma guarda tipo 27, 28 ou 29,
certifique-se de que a superfície inferior
do disco de desbaste esteja dentro da
dobra do protetor.
CUIDADO:Esmerilhadeiras/Lixadeiras
Angulares D
E
WALT modelo D284076 podem ser usadas apenas
para desbaste por pessoas usando acessórios protetores ade-
quados.

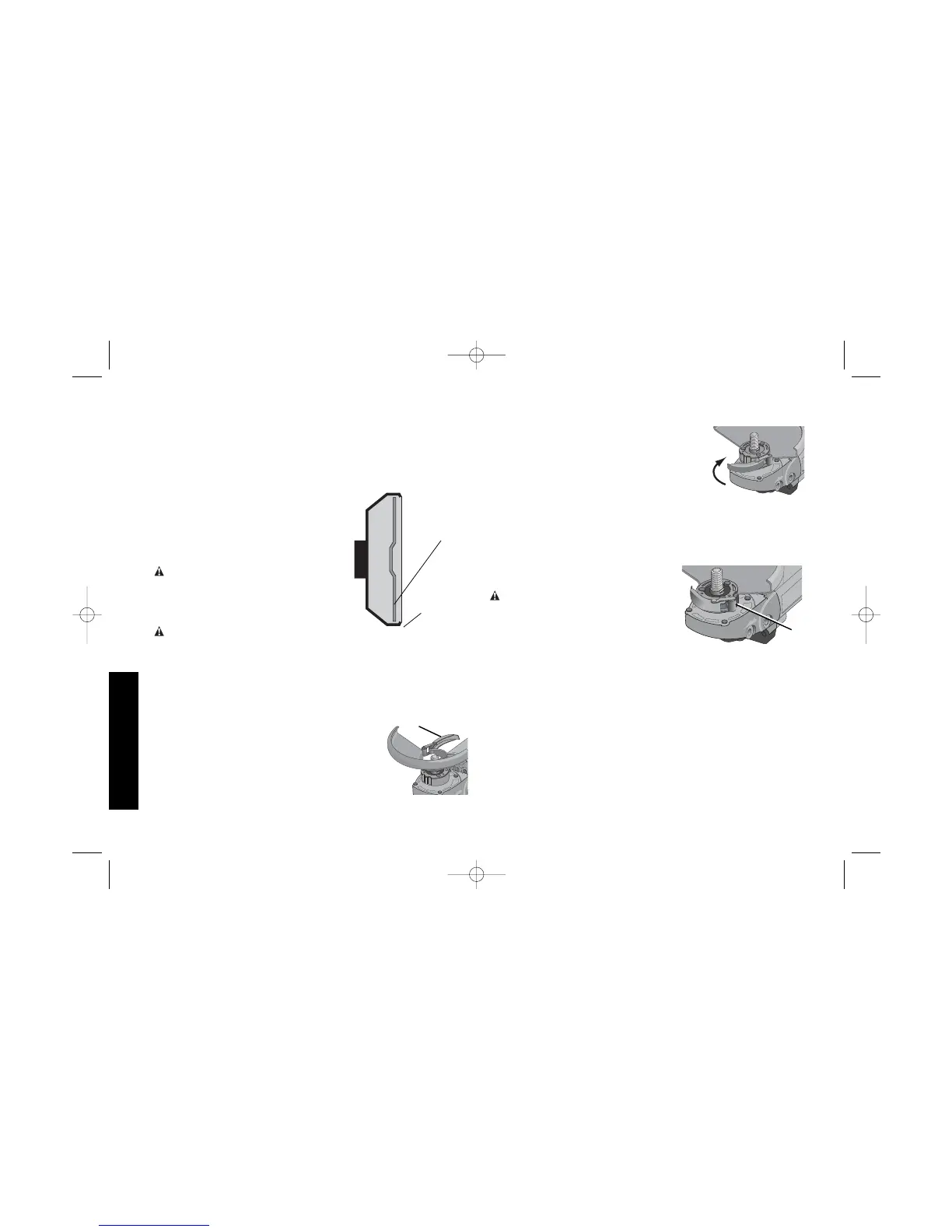

1. Abra o engate da guarda (H) e alinhe as abas com os encaix-
es na cobertura da caixa de engrenagens. Posicione a guarda
de forma que faça frente para a parte de trás, conforme a ilus-
tração.
2. Empurre a guarda para baixo até que as abas
da guarda encaixem e girem livremente na
ranhura da caixa de engrenagens.
3. Tendo o engate da guarda aberto, gire a
guarda até a posição desejada que forneça
maior proteção para o usuário, conforme
demonstrado.
I
H
SUPERFÍCIE
DO DISCO
DE DES-
BASTE
DOBRA
PROTE-
TORA
