Portugêse
49
Montagem e Uso de Discos de Corte
(Tipo 1)
Existen discos abrasivos para metais e concreto.
ATENÇÃO: Uma guarda fechada para discos de corte não está
incluída nessa ferramenta. Discos de corte necessitam de flanges
e protetores próprios. Um protetor de corte de 7" D284931 está
disponível como acessório e inclui flanges adequadas. Falha em
usar protetor e flange adequados pode resultar em danos prove-
nientes de quebra e contato do disco.

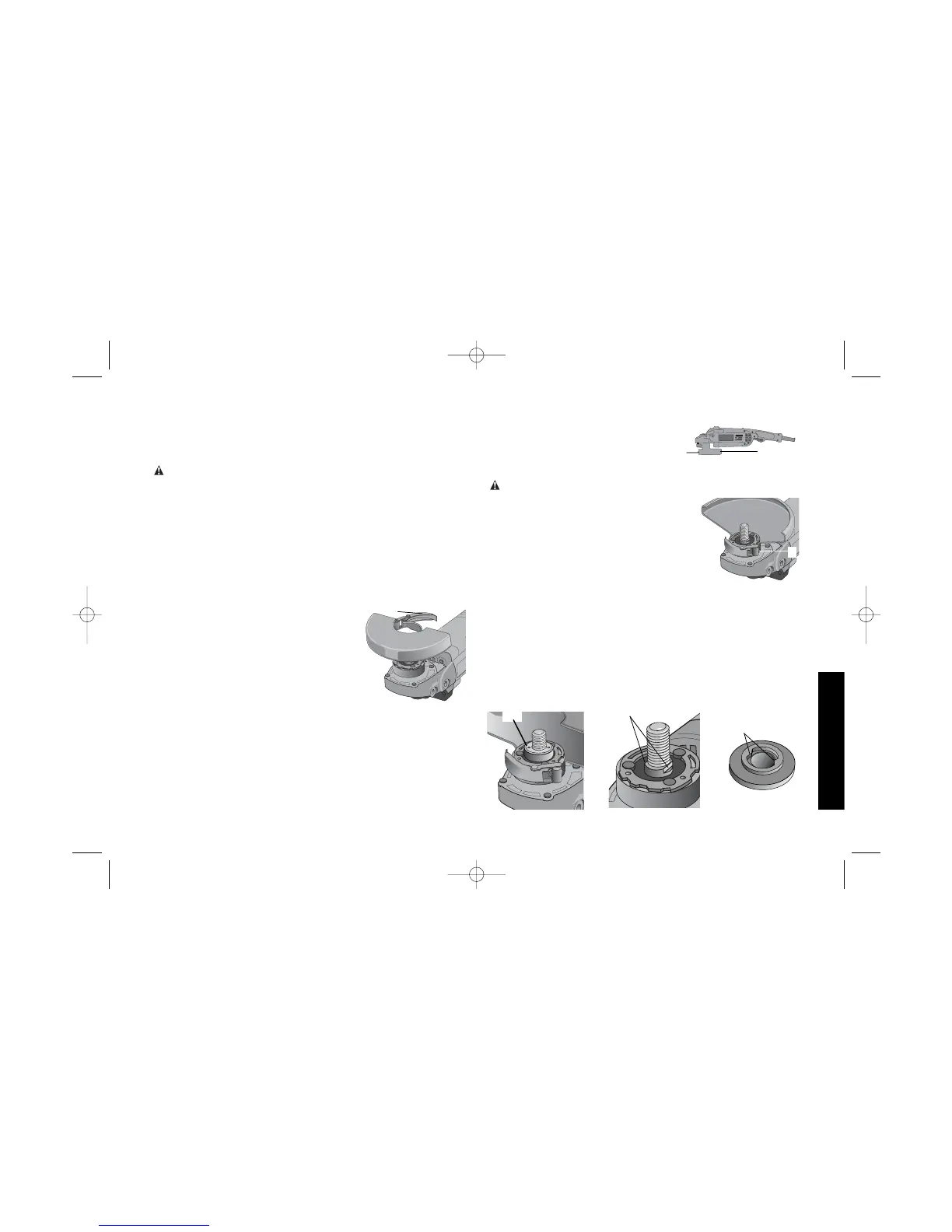

MONTANDO A GUARDA FECHADA (TIPO1)
Desligue e desplugue a ferramenta antes de fazer quaisquer
ajustes ou antes de remover ou instalar acessórios. Antes de
reconectar a ferramenta, aperte e solte o gatilho para se certificar
de que a ferramenta está desligada.
1. Abra o engate da guarda (H) e alinhe as
abas com os encaixes na cobertura da
caixa de engrenagens. Posicione o prote-
tor de forma que faça frente para a parte
de trás, conforme a ilustração.
2. Empurre o protetor para baixo até que as
abas do protetor encaixem e girem
livremente na ranhura da caixa de
engrenagens.
3. Gire o protetor (Q) até a posição de trabalho desejada. O corpo
do protetor deve ficar posicionado entre o eixo e o operador
para fornecer proteção máxima para o operador.
4. Feche o engate do protetor para firmá-lo na cobertura da caixa
de engrenagem. Não deve ser possível girar o protetor com as
mãos quando o engate estiver na posição fechada. Não opere
a esmerilhadeira tendo o protetor frouxo ou a alavanca do
prendedor na posição aberta.
H
NOTA: A guarda vem de fábrica pré-ajus-
tado para o diâmetro do eixo da caixa de
engrenagens. Caso, após determinado
período, o protetor tornar-se frouxo, firme o parafuso de
ajuste (I) com a alavanca do fixador na posição fechada.
CUIDADO: Não firme o parafuso de ajuste tendo a alavanca
do prendedor na posição aberta. Isso poderá
resultar em dano indetectável a guarda eu
ou cubo de montagem.
MONTAGEM DOS DISCOS DE CORTE
1. Remova o Anel de montagem (F).
2. Instale a flange de apoio do disco, alin-
hando os discos no eixo (O) como plano
da flange (R).
3. Posicione o disco sobre a flange de apoio, centralizando-o
sobre o piloto da flange de apoio.
4. Instale a porca fixadora, assegurando-se de que o disco per-
manece centralizado sobre a flange de apoio.
5. Pressione o botão de trava do eixo e aperte a porca de fixação
com o auxílio de uma chave.
6. Reverta o procedimento acima para remover o disco.
O
R
I
Q
F
