FRANÇAIS
27
AVERTISSEMENT: chaîne mobile acérée. Pour
prévenir toute activation accidentelle, s’assurer que le
bloc-piles a bien été retiré de l’outil avant d’effectuer les
opérations suivantes. Tout manquement à cette règle
pose des risques de dommages corporelsgraves.
Si la chaîne coupante
5
et le guide-chaîne
4
ont été
emballés séparément dans un carton, la chaîne doit être
rattachée au guide-chaîne, et l’ensemble doit être alors
rattaché au corps de l’outil.
• Disposez la scie sur une surface plane etferme.
• Relevez le levier de verrouillage et tournez le bouton
de verrouillage du réglage de guide-chaîne
8
vers la
gauche, comme illustré en figure D, pour retirer le cache
de dent de pignon
6
.
• Tout en portant des gants de protection, attrapez la
chaîne coupante
5
et entourez-la autour du guide-
chaîne
4
en vous assurant que les dents sont orientées
dans la bonne direction (figure H).
• Assurez-vous que la chaîne est correctement calée dans
sa rainure tout autour du guide-chaîne.
• Placez la chaîne coupante autour du pignon
18
, tout
en alignant la rainure du guide-chaîne sur la goupille
de tension de chaîne
20
et le boulon
19
sur la base de
l’outil, comme illustré en figureE.
• Une fois installé, immobilisez le guide tout en
réinstallant le cache de dent de pignon
6
. Assurez-vous
que le trou de boulon du dispositif de serrage sans
clé s’aligne bien sur le boulon
19
du boîtier principal.
Relevez le levier de verrouillage puis tournez le bouton
de verrouillage du réglage de guide-chaîne
8
vers
la droite jusqu’à ce qu’un clic se fasse entendre, puis
donnez au bouton un tour complet, de façon à ce que la
chaîne coupante soit correctementtendue.
• Tournez le bouton de tension de chaîne
9
vers la droite
pour augmenter la tension, comme illustré en figure
F. Assurez-vous que la chaîne coupante
5
est bien
serrée autour du guide-chaîne
4
. Resserrez le bouton
de verrouillage du réglage de guide-chaîne jusqu’à ce
qu’un clic se fasse entendre. Le guide est soigneusement
arrimé lorsque trois clics se font entendre. Aucun autre
resserrage n’estrequis.

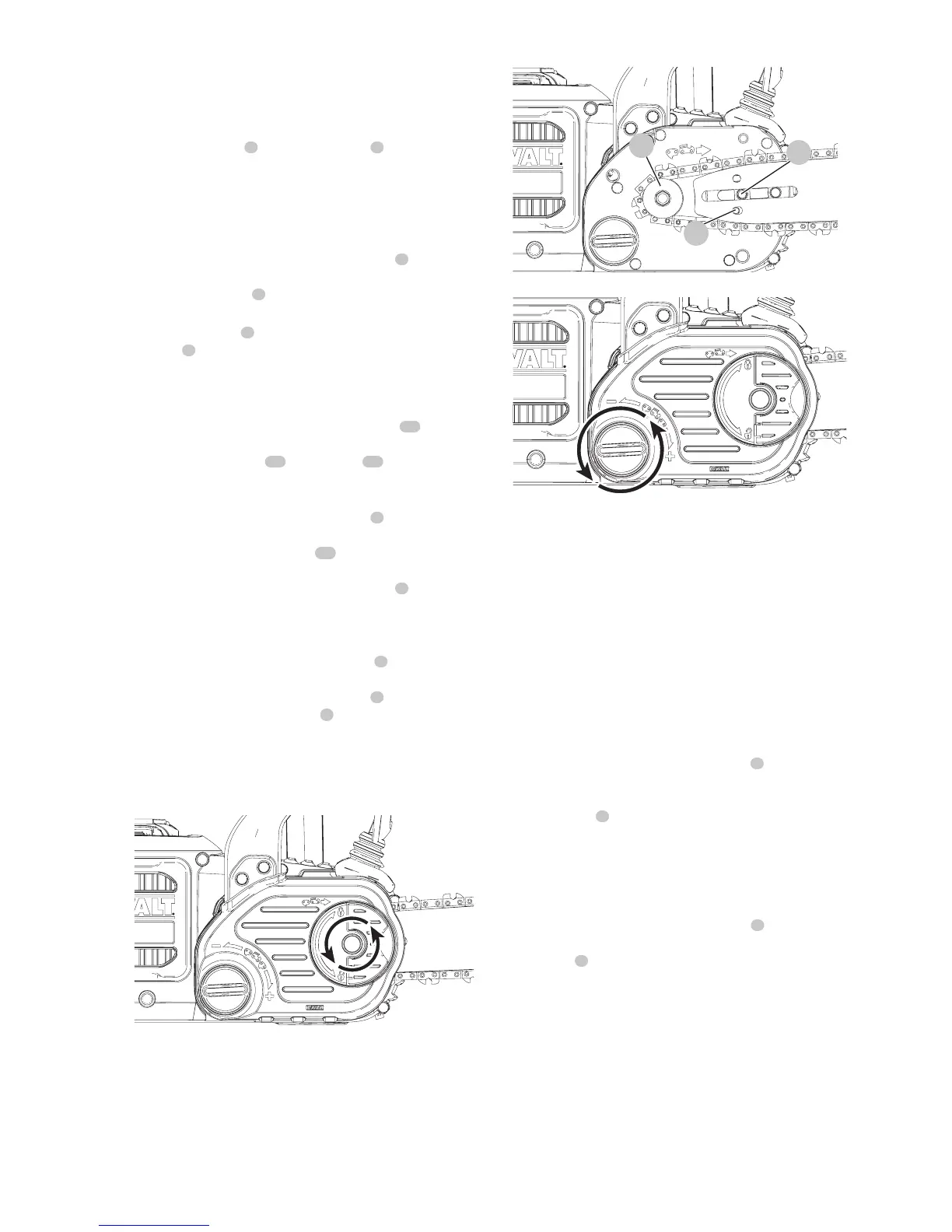

Fig. D
Fig. E
18
19
20
Fig. F
Réglage de la tension de la chaîne
(Fig. A, G)
ATTENTION: chaîne acérée. Porter
systématiquement des gants de protection pour
manipuler la chaîne. La chaîne est acérée et coupante
même lorsqu’elle ne fonctionnepas.
AVERTISSEMENT: chaîne mobile acérée. Pour
prévenir toute activation accidentelle, s’assurer que le
bloc-piles a bien été retiré de l’outil avant d’effectuer les
opérations suivantes. Tout manquement à cette règle
pose des risques de dommages corporelsgraves.
• Avec la scie posée sur une surface plane et ferme,
vérifiez la tension de la chaîne coupante
5
. La tension
est correcte lorsque la chaîne reprend instantanément
sa place après avoir été tirée de 3mm (1/8po) hors du
guide-chaîne
4
en forçant légèrement avec le pouce et
l’index, comme illustré en figure I. La chaîne ne devrait
pas pendre sous le guide-chaîne comme illustré en
FigureG.
• Pour régler la tension de la chaîne coupante, relevez
la patte de verrouillage et tournez le bouton de
verrouillage de réglage de guide-chaîne
8
vers la
gauche d’un tour complet. Tournez le bouton de tension
de chaîne
9
vers la droite jusqu’à ce que la tension de
chaîne soit adéquate comme indiqué ci-dessus.
• Attention à ne pas sur tendre la chaîne, car cela causerait
une usure excessive et réduirait la durée de vie du guide
et de lachaîne.
• Une fois la chaîne tendue correctement, resserrez
soigneusement le bouton de verrouillage du réglage de
guide-chaîne.
REMARQUE: le bouton de verrouillage du réglage de
guide-chaîne est équipé d’un système de resserrage à
verrou. Le cache de dent de pignon est soigneusement
arrimé lorsque trois clics se font entendre. Aucun autre
resserrage n’estrequis.
