Français
38
La chaîne (E) et le guide-chaîne (D) sont emballés individuellement
dans la boîte. La chaîne doit être attachée au guide-chaîne, et
l’ensemble doit être monté sur le corps de l’outil.
• Déposerlasciesurune
surface plane et ferme.

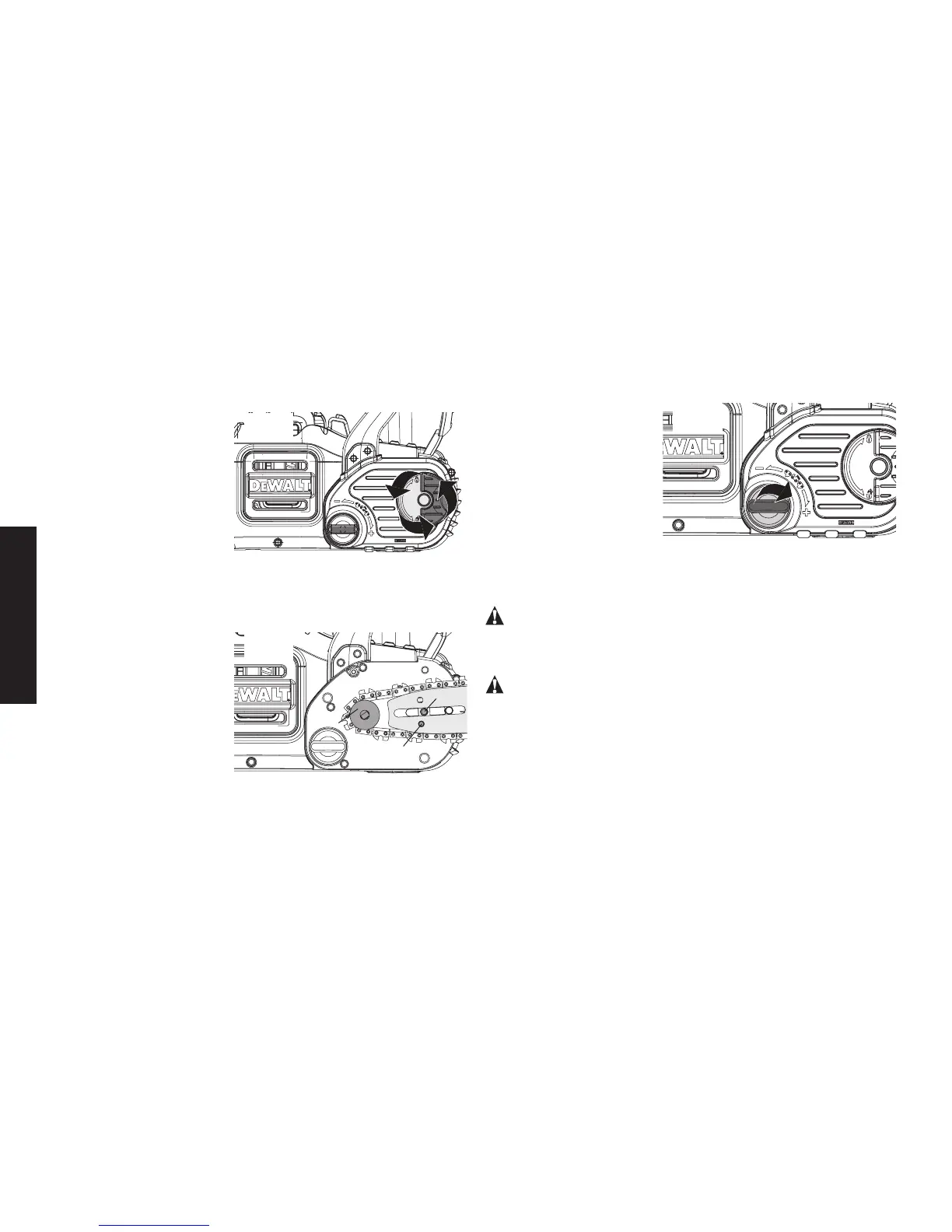

• Soulever le levier de
blocage et tourner le
bouton de réglage du
guide-chaîne (G) dans
le sens antihoraire
comme le montre la
figure 6 pour enlever le
couvercle du pignon (F).
• Avec des gants de
protection, saisir la
chaîne de scie (E) et l’enrouler autour du guide-chaîne (D) en
s’assurant que les dents pointent dans la bonne direction (voir la
figure 11).
• Vérifierquelachaîneestbienlogéedanslafentequifaittoutletour
du guide-chaîne.
• Placerlachaînedescie
autour du pignon (7A)
tout en alignant la fente
du guide-chaîne sur
l’ergot de tendeur de
chaîne (7B) et le boulon
(7C) à la base de l’outil
comme le montre la
figure 7.
• Une fois qu’il est en
place, tenir le guide-chaîne immobile et remettre le couvercle du pignon
(F). S’assurer que le trou de boulon du module de serrage sans clé,
présent sur le couvercle, s’aligne sur le boulon (7B) du boîtier principal.
Soulever le levier de blocage et tourner le bouton de réglage du guide-
chaîne (G) dans le sens horaire jusqu’à ce qu’il soit serré, puis desserrer
le bouton d’un tour complet pour autoriser le serrage adéquat de la
chaîne de scie.
• Tournerleboutontendeurdechaîne(H)ensenshorairepouraugmenter
la tension comme le
montre la figure 8.
S’assurer que la chaîne
de scie (E) est serrée
autour du guide-chaîne
(D). Serrer le bouton de
réglage du guide-chaîne
jusqu’à ce qu’un déclic
se fasse entendre. Le
guide-chaîne est fixé
solidement après trois
clics sonores. Inutile de
serrer davantage

MISE EN GARDE:

 La chaîne est tranchante et peut vous couper même
lorsqu’elle est au repos.
AVERTISSEMENT: 


Le non-respect de
cette directive risque d’entraîner des blessures corporelles graves.
• Lasciereposantsurunesurfaceplaneetferme,vérifierlatension
de la chaîne de scie (E). La tension est correcte lorsque la chaîne
retourne en position d’un coup sec après avoir été éloignée de 3
mm (1/8 po) du guide-chaîne (D) avec une légère force de l’index
et du pouce comme le montre la figure 9. Observer la figure 10. La
chaîne ne doit pas « pendre » sous la face inférieure du guide-chaîne.
• Pourajusterlatensiondelachaînedescie,souleverlalanguette
de blocage et tourner le bouton de réglage du guide-chaîne (G)
FIG. 8
FIG. 6
FIG. 7
7A
7C
7B
