perno (7B) en la carcasa principal. Levante la palanca de bloqueo
y gire hacia la derecha la perilla de bloqueo de ajuste de la barra
(G) hasta que se escuche un clic; luego, afloje la perilla una vuelta
completa, de manera que la cadena de la motosierra pueda
tensarse debidamente.
• Gire hacia la derecha
la perilla tensora de
la cadena (H) para
incrementar la tensión
como se muestra en
la Figura 8. Asegúrese
de que la cadena de
la motosierra (E) se
encuentre ceñida
alrededor de la barra
guía (D). Ajuste la perilla
de bloqueo de ajuste
de la barra hasta que se escuche un clic. La barra está asegurada
después de que se escuchan con claridad tres clics. No se
requiere ajuste adicional.
PRECAUCIÔN:
. La cadena es
filosa y puede cortarle cuando no está funcionando.
ADVERTENCIA:
El incumplimiento de esta instrucción puede provocar graves
lesiones personales.
• Conlamotosierrasobreunasuperficieplanayfirme,verifiquelatensión
de la cadena de la motosierra (E). La tensión es la correcta cuando
la cadena vuelve a ajustarse en su lugar después de tirar de ella
lesiones personales.
La cadena de la motosierra (E) y la barra guía (D) vienen embaladas
por separado en la caja. La cadena debe instalarse en la barra y
ambas deben instalarse en el cuerpo de la herramienta.
• Coloque la motosierra
sobre una superficie
plana y firme.
• Levante la palanca de
bloqueo y gire hacia la
izquierda la perilla de
bloqueo de ajuste de
la barra (G) como se
muestra en la Figura 6
para quitar la cubierta
de la rueda dentada (F).
• Usando guantes de
protección, sujete la cadena de la motosierra (E) y colóquela
alrededor de la barra guía (D), asegurándose de que los dientes
apunten en la dirección correcta (consulte la Figura 11).
• Asegúrese de que la cadena esté bien instalada en la ranura
alrededor de toda la barra guía.
• Coloque la cadena de
la motosierra alrededor
de la rueda dentada
(7A). Simultáneamente,
alinee la ranura de
la barra guía con la
clavija tensora de la
cadena (7B) y el perno
(7C) en la base de la
herramienta como se
muestra en la Figura 7.
• Una vez en su lugar,
sujete la barra con firmeza y vuelva a colocar la cubierta de la
rueda dentada (F). Asegúrese de que el agujero para el perno del
ensamblaje tensor sin herramientas en la cubierta se alinee con el

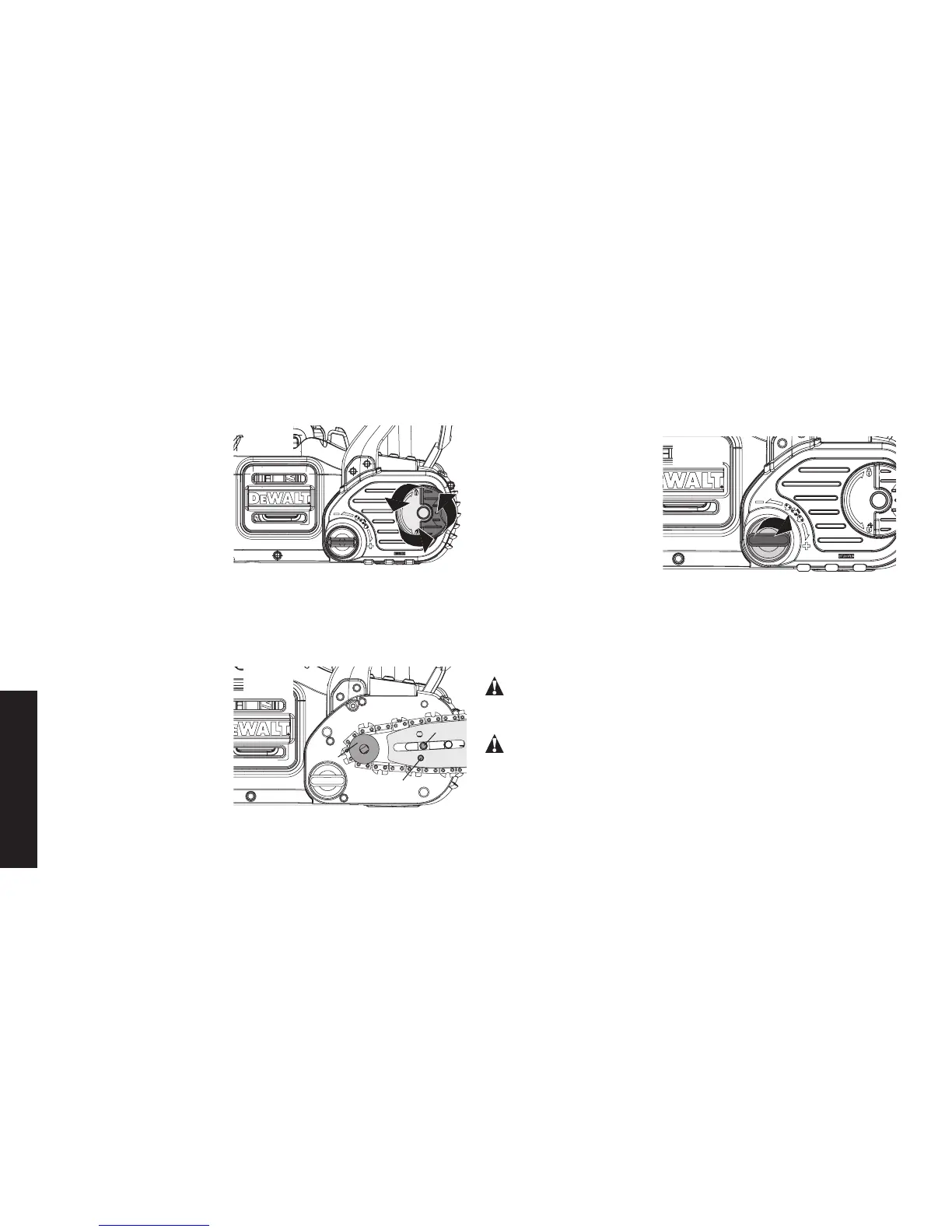

FIG. 6
FIG. 8
FIG. 7
7A
7C
7B
