Votre sertisseuse est équipée d’une bandoulière. Accrochez
les dispositifs de fixation de bandoulière
13
à l’anneau de
suspension de la bandoulière
3
.
Lampe DEL (Fig. A)
Une lampe de travail
7
est située sur le pied de l’outil. La
lampe de travail est activée lorsque la gâchette est activée.
Elle restera allumée 2 minutes. Au bout d’une minute et 40
secondes, la luminosité de la lampe baissera de 25% pour
indiquer qu’elle va s’éteindre.

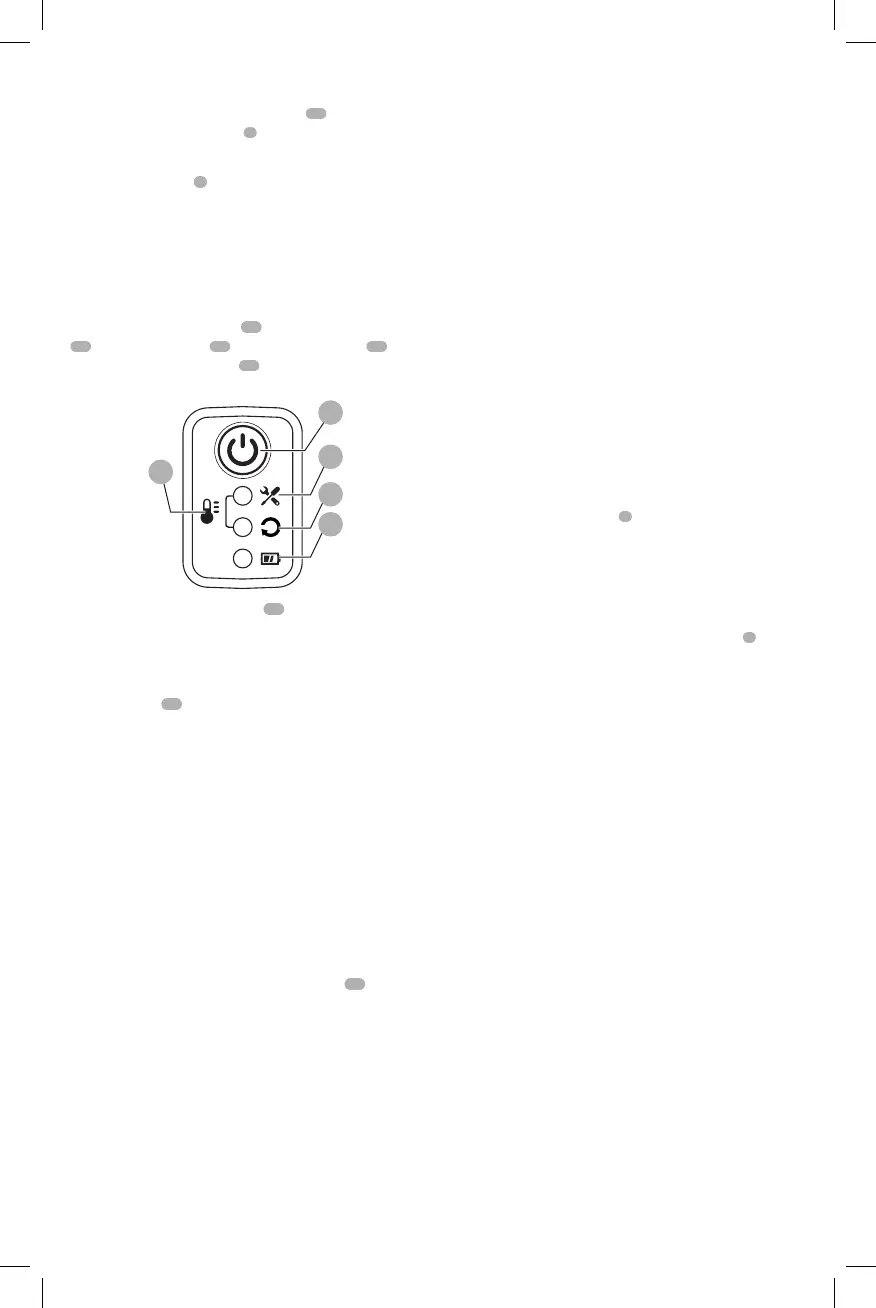

Affichage DEL (Fig. D)
L’affichage DEL sur le dessus de la sertisseuse comprend:
interrupteur MARCHE/ARRÊT
11
, DEL de maintenance
14
, DEL de fin de cycle
15
, voyant DEL de charge
16
, et
voyants DEL de température
17
. Reportez-vous au tableau
Voyants DEL pour des informations plus spécifiques.
FIG. D
11
14
15
16
17
Lorsque le voyant DEL de charge
16
, est allumé, peu
importe sa couleur, l’outil est EN MARCHE.
Système
CRIMP CONNECT
MC
La sertisseuse peut être connectée à un ordinateur par le
port micro USB
12
à l’arrière de l’outil à l’aide d’un câble
micro USB inclus avec votre outil. Cela permet à l’utilisateur
de connecter la sertisseuse
à un ordinateur pour
utiliser le logiciel du système
CRIMP CONNECT
MC
.
REMARQUE: le logiciel du système CRIMP CONNECT
MC
est
régi par des conditions générales différentes disponibles lors
du téléchargement du logiciel.
Étape1: téléchargez le logiciel du système CRIMP
CONNECT
MC
sur votre ordinateur à partir du site www.
dewalt.com/crimpconnect.
Étape 2: suivez les instructions du logiciel pour créer un
compte propre au système CRIMP CONNECT
MC
.
Étape3: connectez votre sertisseuse au logiciel du système
CRIMP CONNECT
MC
en connectant d’abord le câble
micro USB fourni avec l’outil au port micro USB
12
à l’arrière
de l’outil puis au port USB d’un ordinateur. Allez ensuite sur
l’écran d’Accueil du programme pour accéder aux rapports
de suivi et d’utilisation enregistrés sur la sertisseuse.
REMARQUE: la connexion USB ne rechargera pas le bloc-
piles.
Pour plus d’information sur les caractéristiques et
fonctionnalités du système
CRIMP CONNECT
MC
,
veuillez appeler le 1-800-4-
(1-800-433-9258), visiter
www.dewalt.com ou afficher les écrans de la page FAQ ou
d’Aide du logiciel.
ASSEMBLAGE ET AJUSTEMENTS
(if there is no assembly, this section may be Ajustements)
AVERTISSEMENT: pour réduire le risque de
blessures graves, éteindre l’outil et retirer le bloc-
piles avant d’effectuer tout réglage et d’enlever
ou d’installer tout accessoire. Un démarrage
accidentel peut provoquer desblessures.
AVERTISSEMENT: pour réduire tout risque de
dommages corporels graves, ne pas utiliser la
sertisseuse avec des matrices autres que celles
recommandées par
.
Changement de matrices (Fig. A)
AVERTISSEMENT: inspecter matrices et
connecteurs avant toute utilisation. Utiliser
exclusivement les matrices et connecteurs
correspondants à la tête de sertissage. Reportez-
vous au Tableau de compatibilité des matrices
pour obtenir les compatibilités entre matrices et
connecteurs.
1. Retirez le bloc-piles.
2. Nettoyez le porte-matrice
1
avec un chiffon sec et
propre ou de l’air comprimé.
3. Choisissez la taille et le type appropriés de matrice
pour le connecteur et le câble spécifiés. Reportez-
vous aux spécifications techniques et au Tableau de
compatibilité des matrices.
4. Insérez les matrices dans chaque porte-matrice
1
jusqu’à ce que le cran à bille s’enclenche dans son
logement sur la matrice. Cela verrouillera la matrice en
place.
5. Pour retirer les matrices, retirez tout d’abord le bloc-
piles, puis ouvrez complètement le vérin hydraulique en
maintenant appuyé l’inverseur. Appliquez une certaine
force sur le côté droit ou gauche de la matrice jusqu’à ce
qu’elle sorte du porte-matrice.
UTILISATION
AVERTISSEMENT: pour réduire le risque de
blessures graves, éteindre l’outil et retirer le bloc-
piles avant d’effectuer tout réglage et d’enlever
ou d’installer tout accessoire. Un démarrage
accidentel peut provoquer desblessures.
Installation et retrait du bloc-piles (Fig. E)
REMARQUE: pour des résultats optimums, s’assurer que le
bloc-piles est complètementchargé.
Pour installer le bloc-piles dans la poignée de l’outil, alignez
le bloc-piles sur les rails dans la poignée de l’outil et faites-
le glisser fermement en place puis vérifiez qu’il ne s’en
détacherapas.
Pour retirer le bloc-piles de l’outil, poussez sur le bouton
de libération et tirez fermement le bloc-piles hors de la
poignée de l’outil. Insérez-le dans son chargeur comme
décrit dans la section appropriée de cemanuel.
