124
SUOMI
Terän ohjaus (Kuva A, G, H)

VAROITUS: Vakavan henkilövahingon vaaran
vähentämiseksi katkaise työkalusta virta ja poista
akku ennen säätämistä tai varusteiden irrottamista
tai asentamista. Tahaton käynnistyminen voi
johtaahenkilövahinkoihin.
HUOMAA: Jos säätöruuveja kiristetään liikaa, saha
voivaurioitua.
Vannesahassa on säädettävä terän ohjausmekanismi, joka takaa
aina oikeaoppisen terän ohjauksen. Terä on säädetty oikein, kun
se on kokonaan kumirenkaissa
20
ja koskettaa kevyesti yhtä tai
kahta takaohjainlaakeria
24
.
Terän ohjauksen säätäminen
1. Käännä ja avaa terän kiristysvipu
8
päästäksesi
ohjausruuviin
13
.
2. Löysää 13mm:n avaimella lukitusmutteria
7
(KuvaF).
3. Käännä 4mm:n kuusioavaimella
5
ohjausruuvia
13
1/4
kierrosta myötäpäivään (KuvaF).
HUOMAA: Kun käännät ohjausruuvia (+) myötäpäivään,
terä siirtyy ohjausrullaan päin. Kun käännät ohjausruuvia
vastapäivään (‑), terä siirtyy ohjausrullastapoispäin.
4. Kiristä lukitusmutteri ja sulje terän kiristysvipu ja suojus.
(Tarkkaile ohjausta antamalla sahankäydä.)
5. Tarkkaile terän ohjausta eri käyttöjen välillä ja
toista vaiheet 1–4 tarvittaessa oikeaoppisen terän
ohjauksensaavuttamiseksi.
3. Kiristä ruuvit
27
.
Terän irrottaminen (KuvaA, C–E)
1. Käännä terän kiristysvipua
8
180astetta myötäpäivään,
kunnes se pysähtyy terän kireyden poistamiseksi (ks. KuvaA).
2. Käännä saha ylösalaisin ja aseta se työtasolle taipöydälle.
3. Avaa molemmat terän suojuksen lukitukset
12
ja avaa terän
suojus
11
.
4. Kun poistat terän, jännitys voi vapautua ja terä voi
pongahtaa vapaaksi. SAHANTERÄT OVAT TERÄVIÄ.
KÄSITTELE NIITÄVAROEN.
5. Tarkista ohjausrullat
19
ja poista suuret sirut, jotka
voivat juuttua niihin. Kiinni juuttuneet sirut voivat estää
ohjausrullien kierron ja aiheuttaa ohjausrulliin litteitäjälkiä.
6. Kumirenkaat
20
on asennettu väkipyöriin
18
.
Kumirenkaat tulee tarkistaa löysyyden tai vaurioiden
varalta terän vaihtamisen aikana. Pyyhi sirut väkipyörien
kumirenkaistaharjalla.
HUOMAA: Älä poista lastujakäsillä.
Tämä pidentää renkaan käyttöikää ja estää terän
liukumisen. Jos löysyyttä tai vaurioita esiintyy, työkalu
tulee viedä mahdollisimman pian valtuutetulle
DeWALT‑huoltopalvelulle vaihtoa tai korjausta varten. Jos
työkalua käytetään jatkuvasti löysillä tai vaurioituneilla
kumirenkailla, vannesahan terän liike onepävakaata.
7. Sulje terän suojus ja kiinnitä molemmat terän suojuksen
lukitukset hyvin. Kierrä terän kiristysvipua
8
180astetta
vastapäivään, kunnes sepysähtyy.
Terien asentaminen ja irrottaminen

HUOMIO: Leikkausvaara. Terän kiristysvipu on
jousipaineen alainen. Hallitse vipua, kun vapautat
teränkireyden.

VAROITUS: KÄYTÄ AINA suojakäsineitä sahan
vannettakäsitellessä.
Terän asentaminen (KuvaA, C–E)
1. Käännä terän kiristysvipua
8
180astetta myötäpäivään,
kunnes se pysähtyy terän kireyden poistamiseksi (ks. KuvaA).
2. Käännä saha ylösalaisin ja aseta se työtasolle taipöydälle.
3. Avaa molemmat terän suojuksen lukitukset
12
ja avaa terän
suojus
11
.

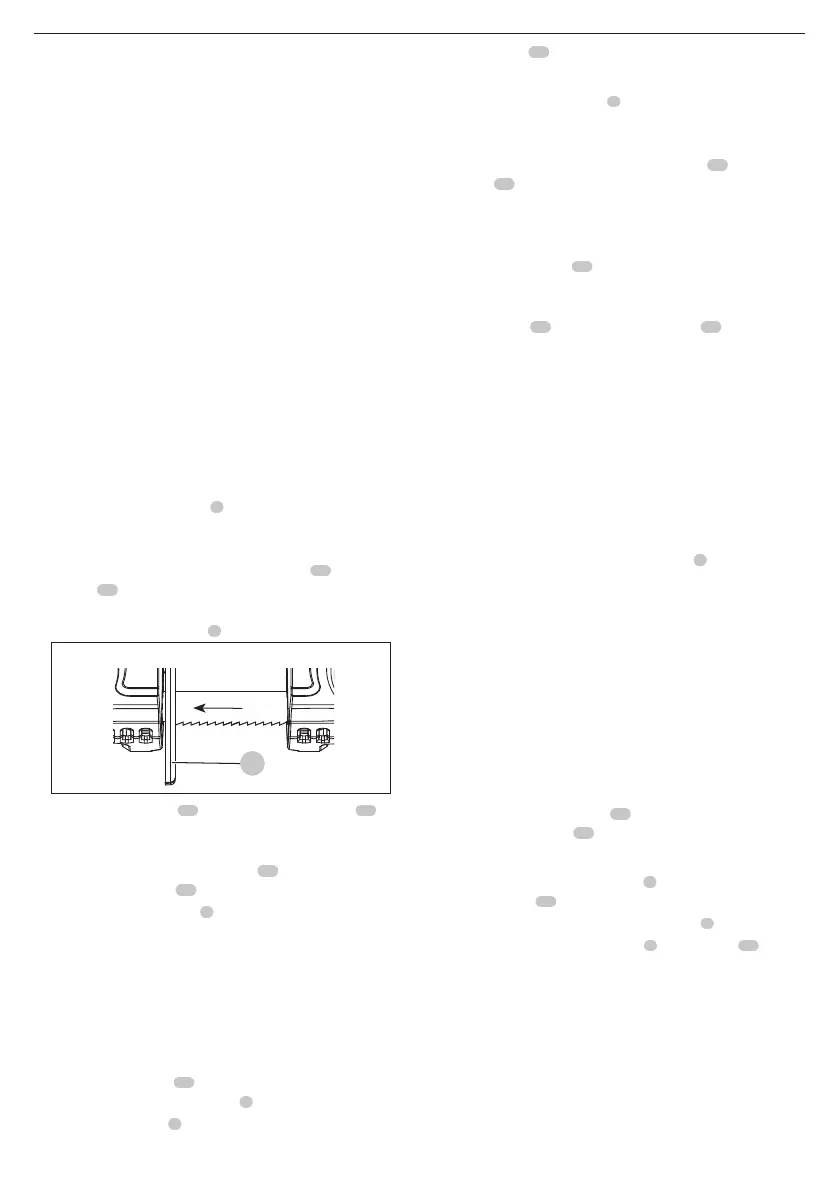

4. Aseta terä niin, että hampaat osoittavat sahasta poispäin ja
leikkaavat työstörajoitinta
6
kohti.
terän suunta
6
5. Vie terä ohjausrulliin
19
ja molempien väkipyörien
18
ympärille KuvanCmukaisesti.
6. Varmista, että terä on asennettu kokonaan ohjausrulliin ja
sijoitettu kokonaan kumirenkaisiin
20
ja että ne koskettavat
takaohjainlaakereita
24
.
7. Kierrä terän kiristysvipua
8
vastapäivään, kunnes se
pysähtyy ja sulje sitten terän suojus sekä lukitukset. Varmista,
että hampaat osoittavat vannesahasta poispäin (Kuvat A,C).
8. Kytke saha päälle ja pois päältä varmistaaksesi, että terä on
oikeinpaikoillaan.
Työstörajoittimen säätäminen (KuvaF)
Suurten työkappaleiden tukemiseksi työstörajoitin tulee laskea
seuraavasti:
1. Löysää kahta ruuvia
27
kuvan Fmukaisesti pakkaukseen
kuuluvalla kuusiokoloavaimella
5
.
2. Siirrä työstörajoitin
6
haluamaasikohtaan.
KOKOAMINEN JA SÄÄTÄMINEN

VAROITUS: Vakavan henkilövahingon vaaran
vähentämiseksi katkaise työkalusta virta ja irrota
akku ennen säätämistä tai varusteiden irrottamista
tai asentamista. Tahaton käynnistyminen voi
johtaahenkilövahinkoihin.

VAROITUS: Käytä ainoastaan DeWALT-akkupakkauksia
ja -latureita.
• Tämä tuote ei ole tarkoitettu henkilöiden (mukaan lukien
lapset) käytettäväksi, joiden fyysiset, sensoriset tai henkiset
kyvyt tai kokemus ja/tai tietämys tai taidot ovat rajalliset.
Heidän turvallisuudestaan tulee huolehtia heistä vastuussa
oleva henkilö. Lapsia ei koskaan saa jättää yksin tämän
tuotteenkanssa.
