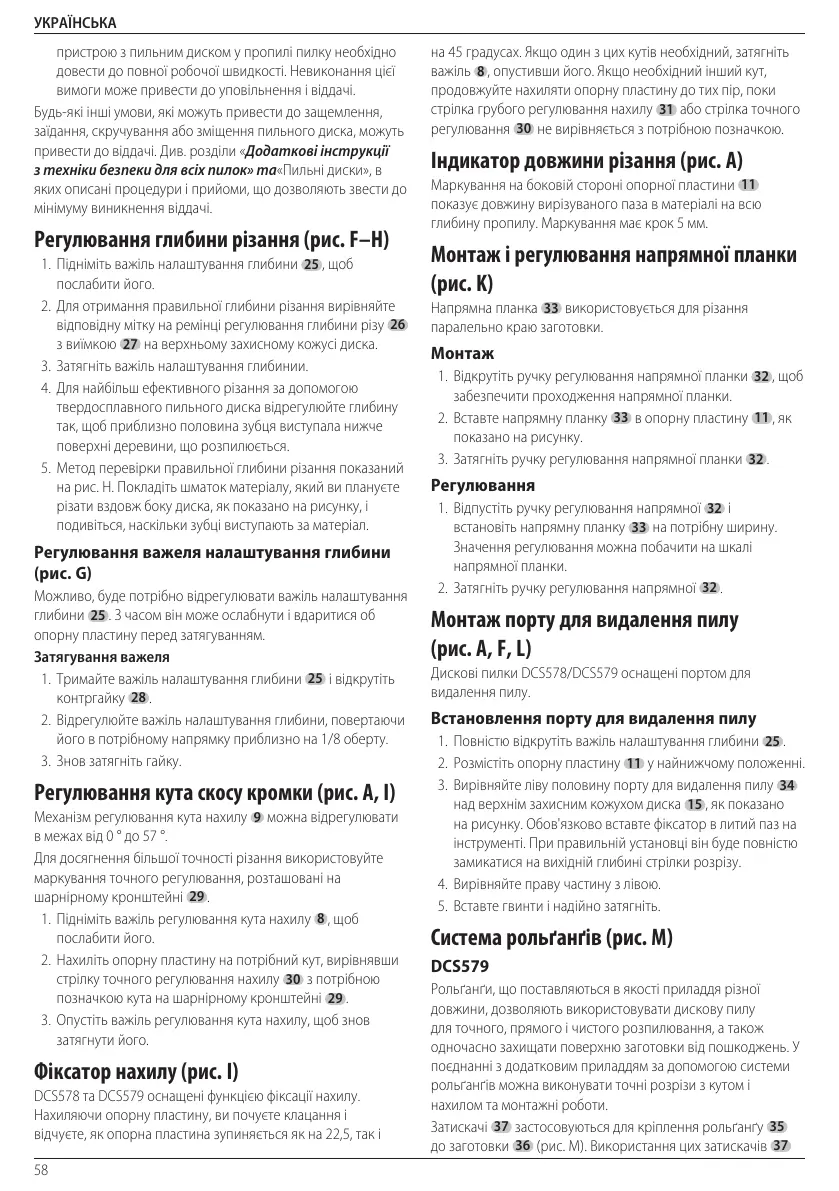

58
УКРАЇНСЬКА
Система рольґанґів (рис. M)
DCS579
Рольґанґи, що поставляються в якості приладдя різної
довжини, дозволяють використовувати дискову пилу
для точного, прямого і чистого розпилювання, а також
одночасно захищати поверхню заготовки від пошкоджень. У
поєднанні з додатковим приладдям за допомогою системи
рольґанґів можна виконувати точні розрізи з кутом і
нахилом та монтажніроботи.
Затискачі
37
застосовуються для кріплення рольґанґу
35
до заготовки
36
(рис.M). Використання цих затискачів
37
Монтаж порту для видалення пилу
(рис. A, F, L)
Дискові пилки DCS578/DCS579 оснащені портом для
видаленняпилу.
Встановлення порту для видалення пилу
1. Повністю відкрутіть важіль налаштування глибини
25
.
2. Розмістіть опорну пластину
11
у найнижчомуположенні.
3. Вирівняйте ліву половину порту для видалення пилу
34
над верхнім захисним кожухом диска
15
, як показано
на рисунку. Обов'язково вставте фіксатор в литий паз на
інструменті. При правильній установці він буде повністю
замикатися на вихідній глибині стрілкирозрізу.
4. Вирівняйте праву частину злівою.
5. Вставте гвинти і надійнозатягніть.
Монтаж і регулювання напрямної планки
(рис. K)
Напрямна планка
33
використовується для різання
паралельно краюзаготовки.
Монтаж
1. Відкрутіть ручку регулювання напрямної планки
32
, щоб
забезпечити проходження напрямноїпланки.
2. Вставте напрямну планку
33
в опорну пластину
11
, як
показано нарисунку.
3. Затягніть ручку регулювання напрямної планки
32
.
Регулювання
1. Відпустіть ручку регулювання напрямної
32
і
встановіть напрямну планку
33
на потрібну ширину.
Значення регулювання можна побачити на шкалі
напрямноїпланки.
2. Затягніть ручку регулювання напрямної
32
.
Індикатор довжини різання (рис. A)
Маркування на боковій стороні опорної пластини
11
показує довжину вирізуваного паза в матеріалі на всю
глибину пропилу. Маркування має крок 5мм.
Фіксатор нахилу (рис. I)
DCS578 та DCS579 оснащені функцією фіксації нахилу.
Нахиляючи опорну пластину, ви почуєте клацання і
відчуєте, як опорна пластина зупиняється як на 22,5, так і
Регулювання кута скосу кромки (рис. A, I)
Механізм регулювання кута нахилу
9
можна відрегулювати
в межах від 0° до 57°.
Для досягнення більшої точності різання використовуйте
маркування точного регулювання, розташовані на
шарнірному кронштейні
29
.
1. Підніміть важіль регулювання кута нахилу
8
, щоб
послабитийого.
2. Нахиліть опорну пластину на потрібний кут, вирівнявши
стрілку точного регулювання нахилу
30
з потрібною
позначкою кута на шарнірному кронштейні
29
.
3. Опустіть важіль регулювання кута нахилу, щоб знов
затягнутийого.
Регулювання глибини різання (рис. F–H)
1. Підніміть важіль налаштування глибини
25
, щоб
послабитийого.
2. Для отримання правильної глибини різання вирівняйте
відповідну мітку на ремінці регулювання глибини різу
26
з виїмкою
27
на верхньому захисному кожусідиска.
3. Затягніть важіль налаштуванняглибинии.
4. Для найбільш ефективного різання за допомогою
твердосплавного пильного диска відрегулюйте глибину
так, щоб приблизно половина зубця виступала нижче
поверхні деревини, щорозпилюється.
5. Метод перевірки правильної глибини різання показаний
на рис. H. Покладіть шматок матеріалу, який ви плануєте
різати вздовж боку диска, як показано на рисунку, і
подивіться, наскільки зубці виступають заматеріал.
Регулювання важеля налаштування глибини
(рис.G)
Можливо, буде потрібно відрегулювати важіль налаштування
глибини
25
. З часом він може ослабнути і вдаритися об
опорну пластину передзатягуванням.
Затягування важеля
1. Тримайте важіль налаштування глибини
25
і відкрутіть
контргайку
28
.
2. Відрегулюйте важіль налаштування глибини, повертаючи
його в потрібному напрямку приблизно на 1/8оберту.
3. Знов затягнітьгайку.
пристрою з пильним диском у пропилі пилку необхідно
довести до повної робочої швидкості. Невиконання цієї
вимоги може привести до уповільнення івіддачі.
Будь‑які інші умови, які можуть привести до защемлення,
заїдання, скручування або зміщення пильного диска, можуть
привести до віддачі. Див. розділи «Додаткові інструкції
з техніки безпеки для всіх пилок» та«Пильні диски», в
яких описані процедури і прийоми, що дозволяють звести до
мінімуму виникненнявіддачі.
на 45градусах. Якщо один з цих кутів необхідний, затягніть
важіль
8
, опустивши його. Якщо необхідний інший кут,
продовжуйте нахиляти опорну пластину до тих пір, поки
стрілка грубого регулювання нахилу
31
або стрілка точного
регулювання
30
не вирівняється з потрібноюпозначкою.
