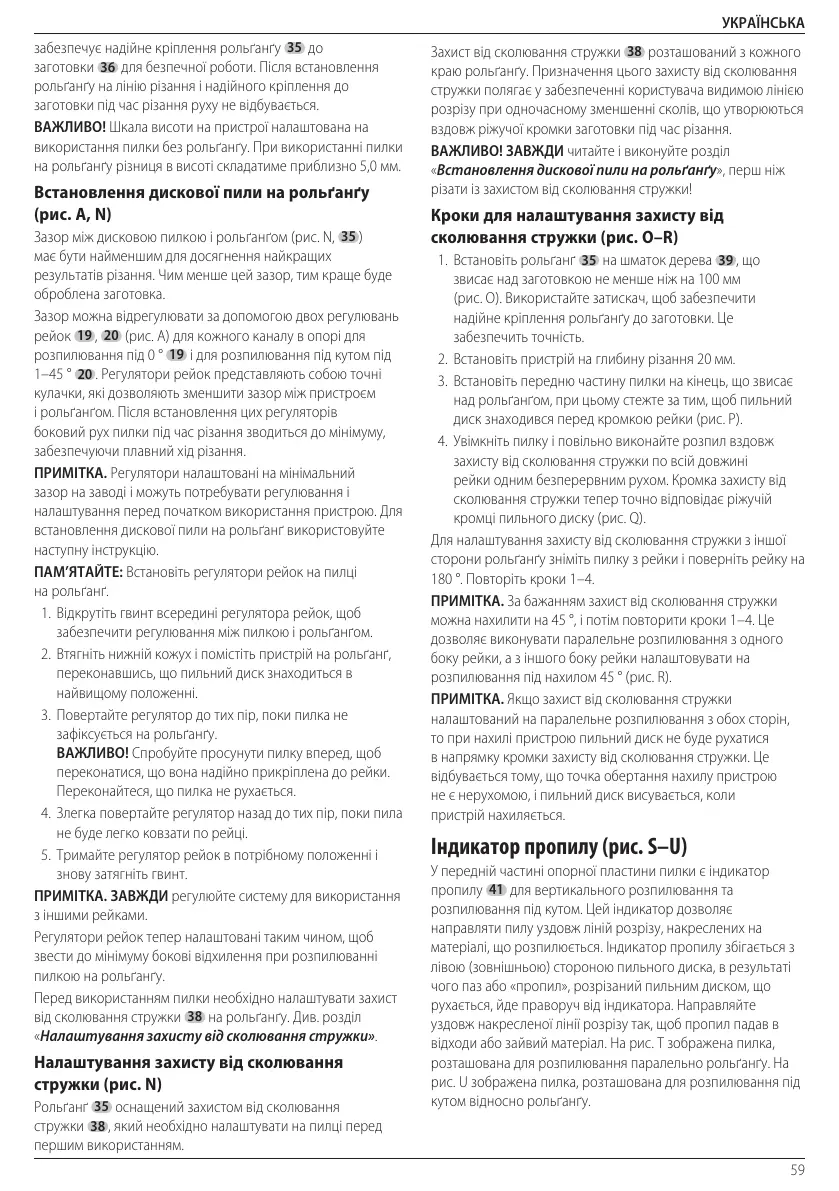

УКРАЇНСЬКА
Індикатор пропилу (рис. S–U)
У передній частині опорної пластини пилки є індикатор
пропилу
41
для вертикального розпилювання та
розпилювання під кутом. Цей індикатор дозволяє
направляти пилу уздовж ліній розрізу, накреслених на
матеріалі, що розпилюється. Індикатор пропилу збігається з
лівою (зовнішньою) стороною пильного диска, в результаті
чого паз або «пропил», розрізаний пильним диском, що
рухається, йде праворуч від індикатора. Направляйте
уздовж накресленої лінії розрізу так, щоб пропил падав в
відходи або зайвий матеріал. На рис. T зображена пилка,
розташована для розпилювання паралельно рольґанґу. На
рис. U зображена пилка, розташована для розпилювання під
кутом відноснорольґанґу.
Захист від сколювання стружки
38
розташований з кожного
краю рольґанґу. Призначення цього захисту від сколювання
стружки полягає у забезпеченні користувача видимою лінією
розрізу при одночасному зменшенні сколів, що утворюються
вздовж ріжучої кромки заготовки під часрізання.
ВАЖЛИВО! ЗАВЖДИ читайте і виконуйте розділ
«Встановлення дискової пили на рольґанґу», перш ніж
різати із захистом від сколювання стружки!
Кроки для налаштування захисту від
сколювання стружки (рис.O–R)
1. Встановіть рольґанґ
35
на шматок дерева
39
, що
звисає над заготовкою не менше ніж на 100мм
(рис. O). Використайте затискач, щоб забезпечити
надійне кріплення рольґанґу до заготовки. Це
забезпечитьточність.
2. Встановіть пристрій на глибину різання 20мм.
3. Встановіть передню частину пилки на кінець, що звисає
над рольґанґом, при цьому стежте за тим, щоб пильний
диск знаходився перед кромкою рейки (рис.Р).
4. Увімкніть пилку і повільно виконайте розпил вздовж
захисту від сколювання стружки по всій довжині
рейки одним безперервним рухом. Кромка захисту від
сколювання стружки тепер точно відповідає ріжучій
кромці пильного диску (рис.Q).
Для налаштування захисту від сколювання стружки з іншої
сторони рольґанґу зніміть пилку з рейки і поверніть рейку на
180°. Повторіть кроки 1–4.
ПРИМІТКА. За бажанням захист від сколювання стружки
можна нахилити на 45°, і потім повторити кроки 1–4. Це
дозволяє виконувати паралельне розпилювання з одного
боку рейки, а з іншого боку рейки налаштовувати на
розпилювання під нахилом 45° (рис.R).
ПРИМІТКА. Якщо захист від сколювання стружки
налаштований на паралельне розпилювання з обох сторін,
то при нахилі пристрою пильний диск не буде рухатися
в напрямку кромки захисту від сколювання стружки. Це
відбувається тому, що точка обертання нахилу пристрою
не є нерухомою, і пильний диск висувається, коли
пристрійнахиляється.
забезпечує надійне кріплення рольґанґу
35
до
заготовки
36
для безпечної роботи. Після встановлення
рольґанґу на лінію різання і надійного кріплення до
заготовки під час різання руху невідбувається.
ВАЖЛИВО! Шкала висоти на пристрої налаштована на
використання пилки без рольґанґу. При використанні пилки
на рольґанґу різниця в висоті складатиме приблизно 5,0мм.
Встановлення дискової пили на рольґанґу
(рис.A, N)
Зазор між дисковою пилкою і рольґанґом (рис. N,
35
)
має бути найменшим для досягнення найкращих
результатів різання. Чим менше цей зазор, тим краще буде
обробленазаготовка.
Зазор можна відрегулювати за допомогою двох регулювань
рейок
19
,
20
(рис.A) для кожного каналу в опорі для
розпилювання під 0°
19
і для розпилювання під кутом під
1–45°
20
. Регулятори рейок представляють собою точні
кулачки, які дозволяють зменшити зазор між пристроєм
і рольґанґом. Після встановлення цих регуляторів
боковий рух пилки під час різання зводиться до мінімуму,
забезпечуючи плавний хідрізання.
ПРИМІТКА. Регулятори налаштовані на мінімальний
зазор на заводі і можуть потребувати регулювання і
налаштування перед початком використання пристрою. Для
встановлення дискової пили на рольґанґ використовуйте
наступнуінструкцію.
ПАМ’ЯТАЙТЕ: Встановіть регулятори рейок на пилці
нарольґанґ.
1. Відкрутіть гвинт всередині регулятора рейок, щоб
забезпечити регулювання між пилкою ірольґанґом.
2. Втягніть нижній кожух і помістіть пристрій на рольґанґ,
переконавшись, що пильний диск знаходиться в
найвищомуположенні.
3. Повертайте регулятор до тих пір, поки пилка не
зафіксується нарольґанґу.
ВАЖЛИВО! Спробуйте просунути пилку вперед, щоб
переконатися, що вона надійно прикріплена до рейки.
Переконайтеся, що пилка нерухається.
4. Злегка повертайте регулятор назад до тих пір, поки пила
не буде легко ковзати порейці.
5. Тримайте регулятор рейок в потрібному положенні і
знову затягнітьгвинт.
ПРИМІТКА. ЗАВЖДИ регулюйте систему для використання
з іншимирейками.
Регулятори рейок тепер налаштовані таким чином, щоб
звести до мінімуму бокові відхилення при розпилюванні
пилкою нарольґанґу.
Перед використанням пилки необхідно налаштувати захист
від сколювання стружки
38
на рольґанґу. Див. розділ
«Налаштування захисту від сколюваннястружки».
Налаштування захисту від сколювання
стружки (рис.N)
Рольґанґ
35
оснащенийзахистом від сколювання
стружки
38
, який необхідно налаштувати на пилці перед
першимвикористанням.
