ESPAÑOL
24
u OSHA (Administración de Seguridad y Salud en el Trabajo)
apropiada para la exposición al polvo. Dirija las partículas en
dirección contraria a la cara y elcuerpo.
ADVERTENCIA: Siempre lleve la debida protección
auditiva personal en conformidad con ANSI S12.6
(S3.19) durante el uso de esta herramienta. Bajo algunas
condiciones y duraciones de uso, el ruido producido por este
producto puede contribuir a la pérdidaauditiva.
ATENCIÓN: Cuando no esté en uso, guarde la
herramienta apoyada en un costado sobre una
superficie estable, donde no interrumpa el paso o
provoque una caída. Algunas herramientas con paquetes
de baterías de gran tamaño pueden colocarse paradas sobre
el paquete de baterías, pero pueden caersefácilmente.
Los orificios de ventilación suelen cubrir piezas en
movimiento, por lo que también se deben evitar. Las
piezas en movimiento pueden atrapar prendas de vestir
sueltas, joyas o el cabellolargo.

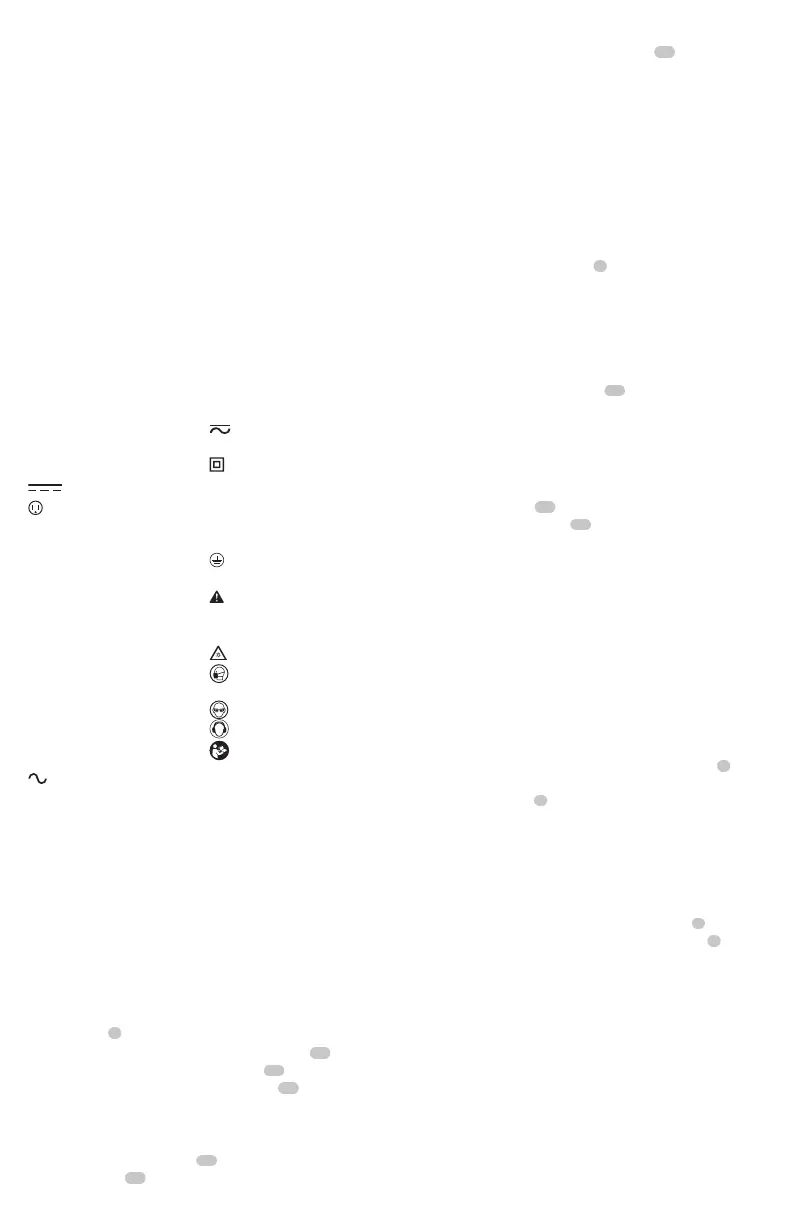

La etiqueta de su herramienta puede incluir los siguientes
símbolos. A continuación se indican los símbolos y
susdefiniciones:
V ......................... voltios
Hz ....................... hertz
min ..................... minutos
o CD ....... corriente directa
...................... Construcción de
Clase I (tierra)
…/min .............. por minuto
BPM .................... golpes por minuto
IPM ..................... impactos por
minuto
RPM .................... revoluciones por
minuto
sfpm ................... pies de superficie
por minuto
SPM .................... pasadas por
minuto
A ......................... amperios
W ........................ vatios
o CA ............ corriente alterna
o CA/CD ..... corriente alterna
o directa
...................... Construcción de
Clase II (doble
aislamiento)
n
o
....................... velocidad sin carga
n ......................... velocidad nominal
...................... terminal de
conexión a tierra
...................... símbolo de
advertencia de
seguridad
..................... radiación visible
..................... protección
respiratoria
.....................protección ocular
.....................protección auditiva
..................... lea toda la
documentación
MONTAJE Y AJUSTES
ADVERTENCIA: Para reducir el riesgo de lesiones
personales graves, apague la herramienta y retire
el paquete de baterías antes de realizar ajustes o de
retirar/instalar dispositivos o accesorios. Un arranque
accidental podría causarlesiones.
ADVERTENCIA: Para reducir el riesgo de lesiones
corporales graves, siempre use protección ocular aprobada
porANSI.
Montaje del Puerto de Polvo (Fig. B, C)
(Accesorio opcional)
1. Afloje completamente la palanca de ajuste desde la
profundidad (
4
, Fig. B).
2. Alinee la mitad posterior del puerto de polvo
19
por
encima del protector de la hoja superior
20
como se
muestra. Asegúrese de insertar la lengüeta
21
en la muesca
del cuerpo de la herramienta como se muestra en la Figura
C. Cuando se instale correctamente, encajará totalmente
por encima de la profundidad original del puntero decorte.
3. Alinee el puerto de polvo
22
con la mitad posterior del
puerto de polvo
19
.
4. Inserte dos tornillos del puerto de polvo
23
como se
muestra y apriete bien.
OPERACIÓN
ADVERTENCIA: Para reducir el riesgo de lesiones
personales graves, apague la herramienta y retire
el paquete de baterías antes de realizar ajustes o de
retirar/instalar dispositivos o accesorios. Un arranque
accidental podría causarlesiones.
Cómo Instalar y Retirar la Unidad de Batería (Fig. D)
NOTA: Para mejores resultados, verifique que su unidad de
batería esté completamentecargada.
Para instalar la unidad de batería
3
en el mango de la
herramienta, alinee la unidad de batería con los rieles en
el interior del mango de la herramienta y deslícela en el
mango hasta que la unidad de batería quede firmemente
insertada en la herramienta; verifique que ésta no se
salgasola.
Para retirar la unidad de alimentación de la herramienta,
presione los botones de liberación
13
y tire firmemente
de la unidad de batería para sacarla del mango de la
herramienta. Insértela en el cargador.
Luz de Trabajo (Fig. A)
ATENCIÓN: No mire fijamente hacia la luz de
trabajo. Podrían producirse lesiones ocularesgraves.
Hay una luz de trabajo
15
ubicada justo por debajo del
botón de bloqueo de la hoja
11
. La luz de trabajo se
activa cuando se presiona el interruptor tipo gatillo, y se
apagará automáticamente 20 segundos después de soltarse
el interruptor. Si el interruptor de gatillo se mantiene
presionado, la luz de trabajo se mantieneencendida.
NOTA: La luz de trabajo sirve para iluminar la superficie
de trabajo cercana y no fue diseñada para utilizarse
comolinterna.
Interruptor Tipo Gatillo (Fig. E)
ADVERTENCIA: Esta herramienta no se ha diseñado
para permitir el bloqueo del interruptor tipo gatillo en la
posición de encendido y nunca debe intentar bloquearse en
dichaposición.
Suelte el botón de bloqueo del interruptor tipo gatillo
1
presionando el botón de la siguiente manera. Tire del
interruptor tipo gatillo
2
para encender el motor. Suelte el
interruptor tipo gatillo para apagar elmotor.
Cambio de Hojas (Fig. F, G)
ADVERTENCIA: Retire la batería de la herramienta
antes de cambiar lashojas.
Para instalar la hoja (Fig.F,G)
1. Haga retroceder el protector inferior de la hoja
7
utilizando la palanca de retracción de la hoja inferior
6
y coloque la hoja en el eje de la sierra contra la arandela
de sujeción interior, asegurándose de que la hoja gire en
el sentido adecuado (el sentido de la flecha de rotación
en la hoja de la sierra y los dientes deben apuntar a la
misma dirección que la dirección de la flecha de rotación
del protector inferior de la hoja). No suponga que la parte
impresa de la hoja tenga que estar mirando hacia afuera
cuando esté debidamente instalada. Cuando repliegue
el protector inferior de la hoja para instalar la hoja, revise
la condición y operación del protector inferior de la hoja
para asegurar que esté funcionando bien. Asegúrese que
se mueva libremente y que no toque la hoja ni cualquiera
otra parte de la sierra, en todos los ángulos y profundidades
decorte.
