ESPAÑOL
6
Si se requiere un ajuste, proceda del siguiente modo: afloje
las tuercas
18
y ajuste los pernos
19
hasta que las mesas
queden niveladas (Fig. C2).
3
16
17
5
16

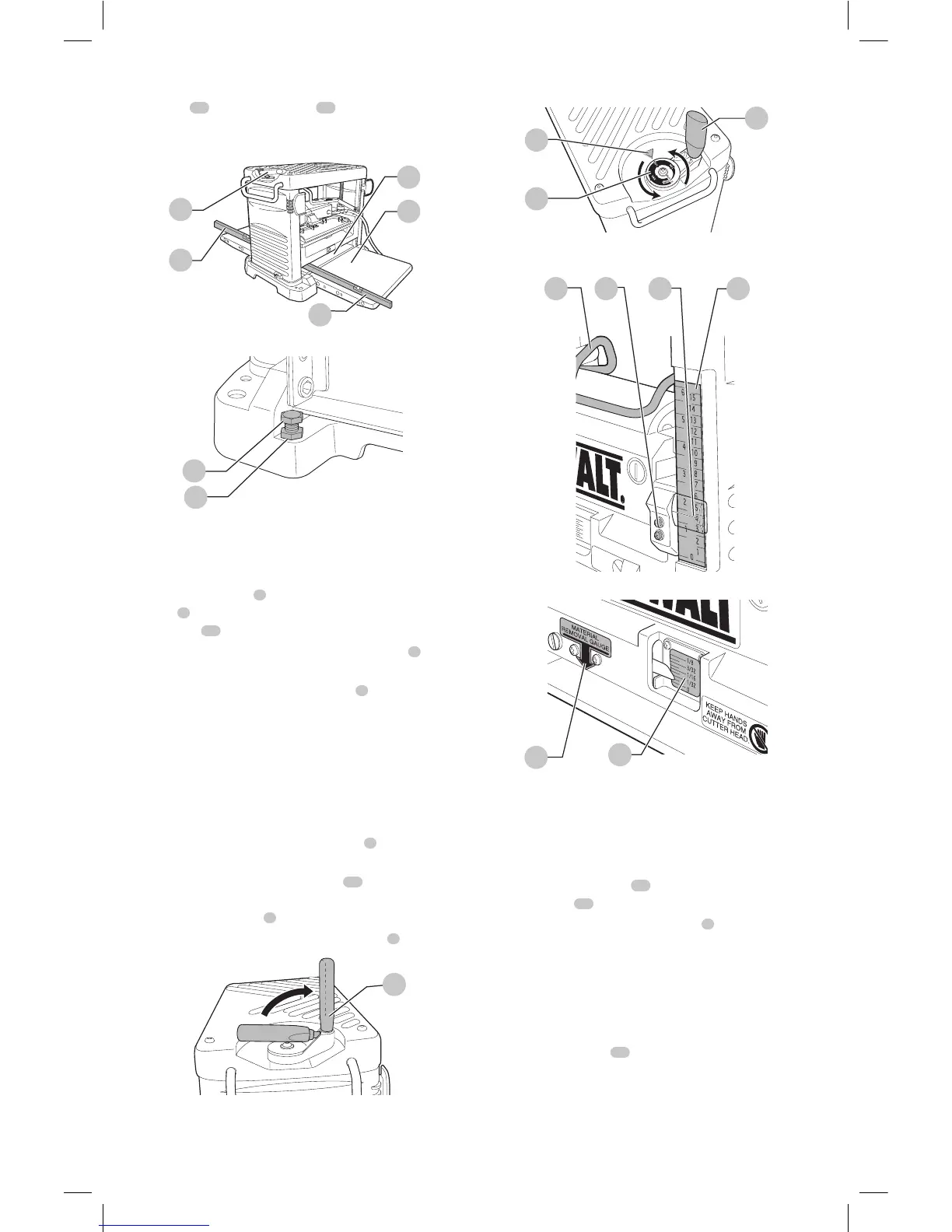

Fig. C1
Fig. C2
19
18
Ajuste de profundidad (Fig. A, D1-D4)
Su DW733 está equipada con un sistema de ajuste de
profundidad de alta precisión que incluye una escala de
ajuste de profundidad
8
(Fig. D3), una escala de retirada de
material
9
(Fig. D4), un ajustador de precisión y un tope de
profundidad
14
(Fig. A).
1. Desbloquee la palanca de bloqueo del cabezal
2

(Fig. D3) levantándola hacia arriba.
2. Tire del asa de ajuste de profundidad
3
hacia arriba
(Fig. D1). Una vuelta corresponde a un cambio de
aproximadamente 1,5 mm en la profundidad de corte.
- Gire en sentido de las agujas del reloj para reducir la
profundidad de corte.
- Gire en sentido contrario al de las agujas del reloj
para aumentar la profundidad de corte (Fig. D2).
3. Observe el grosor de acabado de su pieza de trabajo
con la escala de ajuste de profundidad
8
(Fig. D3).
4. Compruebe que el material se encuentra ubicado bajo
el medidor de retirada del material
20
. Observe la
cantidad de madera que se ha retirado en la escala de
retirada del material
9
(Fig. D4).
5. Bloquee la palanca de bloqueo del cabezal
2
(Fig. D3).
Fig. D1
3
Fig. D2
22
21
3
Fig. D3
R
82
3433
Fig. D4
9
20
Ajuste de precisión (Fig. D2)
Los ajustes de precisión son ideales para afilar pequeñas
cantidades de material cepillado. Por ejemplo, si su pieza de
trabajo cepillada mide 77,5 mm y debería medir 76,0 mm,
proceda del siguiente modo:
1. Gire la etiqueta circular
21
hasta que la señal 0 se alinee
con la flecha
22
. No realice ningún otro ajuste.
2. Gire el asa de ajuste de profundidad
3
en sentido de las
agujas del reloj hasta que la señal de 1,5 mm se alinee
con la flecha.
3. Cepille su pieza de trabajo. El grosor final será ahora de
76,0 mm.
Tope de profundidad (Fig. A, D3, D5)
El tope de profundidad
14
(Fig. A) puede utilizarse para el
cepillado repetitivo de profundidades preconfiguradas. Los
topes se fijan en 0, 6, 12 y 19 mm.
