ESPAÑOL
7
Utilice el tope de 0 mm para cortar profundidades de
entre 3,2 y 6 mm (Fig. D5).
1. Gire el tope de profundidad hasta que se indique la
medida deseada.
2. Desbloquee la palanca de bloqueo del cabezal
2
(Fig.
D3) y gire el asa de ajuste de profundidad en sentido
de las agujas del reloj hasta que entre en contacto con
el tope de profundidad. No gire más el asa.
Utilice el tope de 19 mm para los demás grosores.
Esto no afectará a las demás configuraciones del tope
de profundidad.
1. Desbloquee la palanca de bloqueo del cabezal
2
y gire
el asa de ajuste de profundidad
3
en sentido contrario
al de las agujas del reloj para levantar al completo
elcabezal.
2. Afloje la tuerca
23
y ajuste el perno de ajuste de
profundidad
24
tal y como necesite (Fig. D5).
3. Gire el asa de ajuste de profundidad hasta que entre en
contacto con el tope de profundidad. No gire más el asa.
4. Cepille su pieza de trabajo y compruebe su grosor.
Realice ajustes adicionales si fuese necesario.

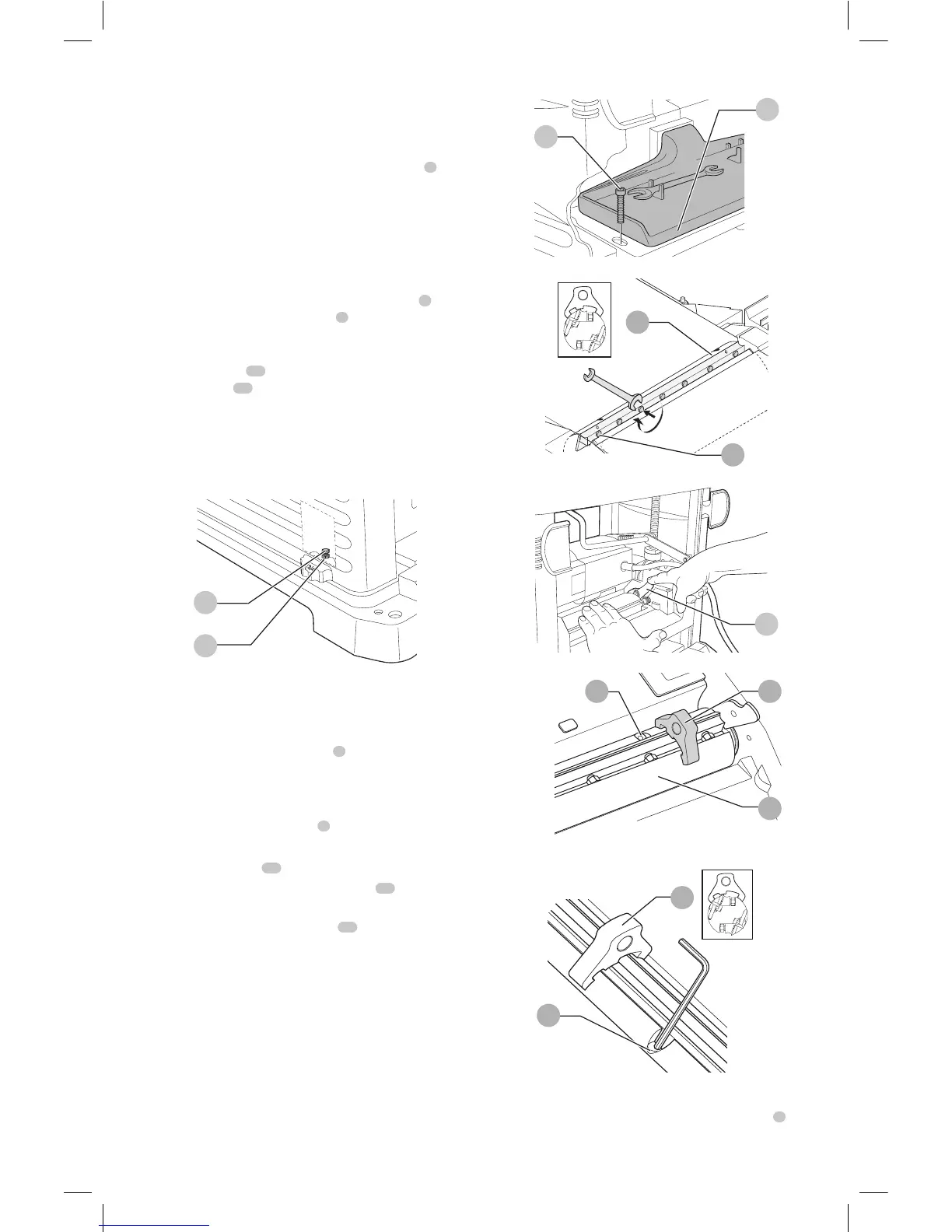

Fig. D5
23
24
Calibración de la escala de ajuste de
profundidad (Fig. D3)
La escala de ajuste de profundidad
8
está configurada
de fábrica. En el caso de un uso extendido, es aconsejable
comprobar la precisión de la escala.
Cepille una pieza de madera, anotando la medida en la
escala de ajuste de profundidad
8
.
Si se requiere un ajuste, proceda del siguiente modo:
1. Afloje los tornillos
33
.
2. Ajuste el prisma hasta que el indicador
34
coincida con
el grosor de acabado de la pieza de trabajo.
3. Apriete firmemente los tornillos
33
.
Consulte con su distribuidor para obtener más información
acerca de los accesorios adecuados.
Cambio de hojas (Fig. A, E1–E5)
Su máquina DW733 está equipada con un cabezal de corte
que sostiene ambas cuchillas.

ADVERTENCIA: Bordes afilados.

ADVERTENCIA: Las cuchillas pueden reafilarse en 3
mm como máximo con respecto a su tamaño original.
Si el tamaño de la cuchilla se ha reducido en más de 3
mm, deberá sustituir la cuchilla. Las cuchillas pueden
ser reafiladas en 42º.
Fig. E1
12
25
Fig. E2
26
28
Fig. E3
29
Fig. E4
27 32
30
Fig. E5
27
32
Retirada de hojas (Fig. A, E1–E4)
1. Desbloquee la palanca de bloqueo del cabezal
2
(Fig. A).
