1. Aligner la marque du bouton du décrasse-meule sur le plan de
joint du moule. Placer la tête pivotante près de l’écran protecteur
(fig. 9).
2. Déplacer le sélecteur à la position “S”. NE PAS FORCER.
Lorsque le sélecteur ne s’enfonce pas en place, faire basculer le
bouton du décrasse-meule de l’avant vers l’arrière tout en
exerçant une légère pression sur le sélecteur jusqu’à ce qu’il
s’enclenche en place (fig. 10).
Affûtage de forets
(Fig. 11, 12, 13, 14, 15 et 16)
PRÉPARATIFS EN VUE DE L’AFFÛTAGE
NOTE : D’abord, il faut vérifier les réglages de l’outil mentionnés à
la rubrique “Réglage” du présent guide.
1. La tête pivotante comporte deux positions, à 180° l’une de l’autre.
Faire tourner le manchon pour s’assurer qu’il est bien enclenché, avec
le positionneur dans l’emplacement supérieur. S’assurer que le
sélecteur du dessus de l’outil se trouve à la position “S” (affûtage)
(fig. 11).
2. Enfoncer le loquet vers la tête pivotante et déplacer la tête vers
la position de chargement (fig. 12).
3. Ouvrir les mâchoires du mandrin en faisant tourner l’écrou du
mandrin dans le sens antihoraire (fig. 13).
4. Insérer les forets de petits diamètres au-delà du positionneur,
directement dans le mandrin (fig. 14).
5. Insérer les forets de grands diamètres dans l’ouverture du
mandrin (fig. 15).
6. Placer le foret de sorte que la pointe se trouve à environ 1,6 mm
(1/16 po) sous l’extrémité du positionneur. S’assurer que le
rebord droit à l’extrémité du positionneur repose à plat contre la
goujure. On obtient des résultats satisfaisants lorsqu’on place
bien le foret dans le positionneur (fig. 16).
17
Français

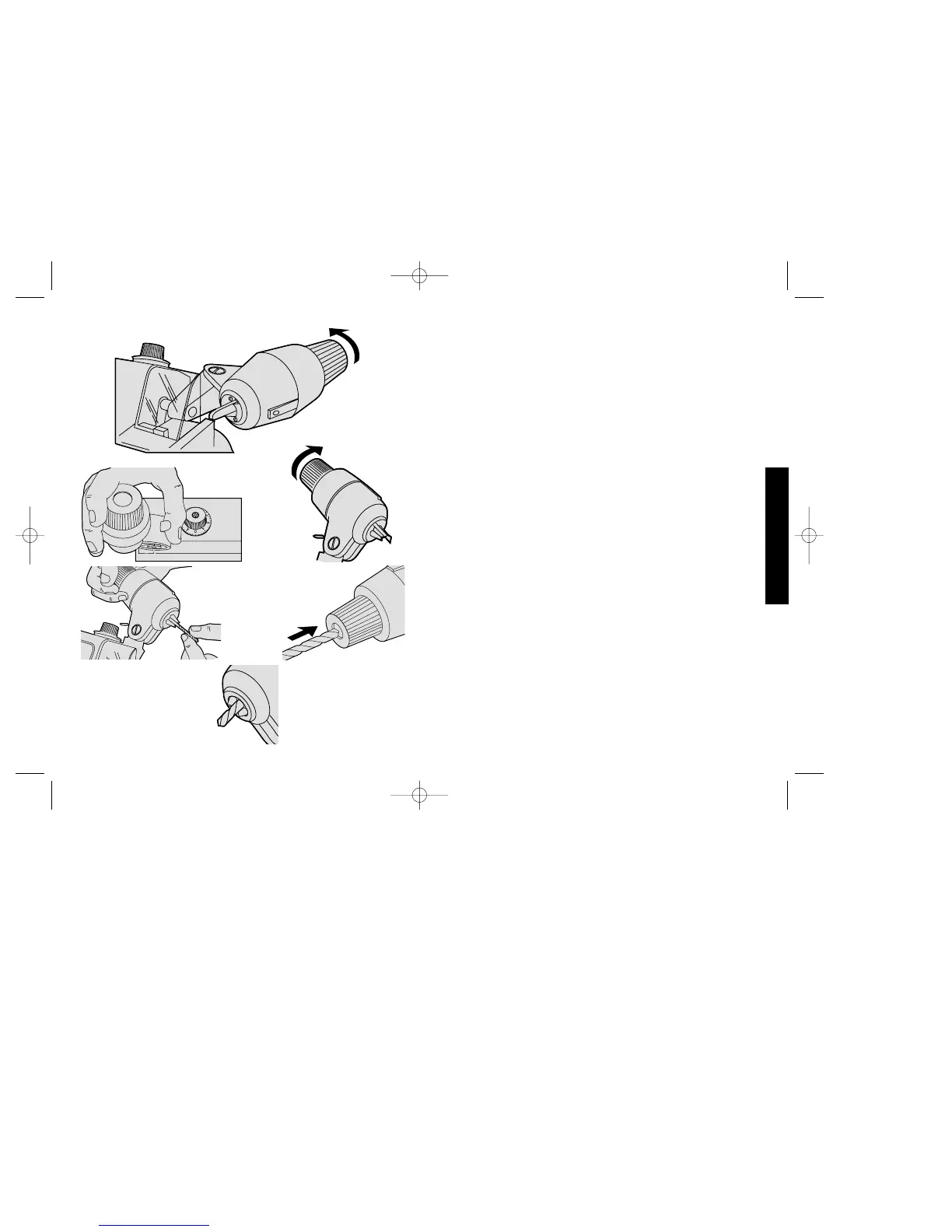

FIG. 11
FIG. 12
FIG. 14
FIG. 13
FIG. 15
FIG. 16
