Régler l’ouverture entre les protecteurs et la meule à 1,6 mm
(1/16 po) à l’aide des vis de réglage de la façon illustrée. Maintenir
un jeu à mesure que la meule s’use.
NOTE : L’affûte-foret est complètement réglé en usine. Toutefois, en
raison d’une rude manipulation qui peut se produire pendant le
transport, il peut être nécessaire de le régler légèrement de nouveau.
Prendre quelques minutes afin de vérifier les réglages de l’outil.
4. Le positionneur (fig. 28)
Le positionneur du mandrin de l’affûte-foret a été inspecté en usine
afin de s’assurer de sa bonne position et de son montage correct. En
cas de dommage à l’arête du positionneur pendant l’affûtage lors de
l’apprentissage du fonctionnement de l’outil, on peut facilement le
remplacer avec le positionneur supplémentaire fourni.
MISE EN GARDE : Serrer les vis suffisamment pour faire reposer
le positionneur contre le mandrin. ÉVITER DE TROP SERRER.
PROBLÈME
1. Angle de l’arête centrale trop
grand — supérieur à 135°
2. Angle de l’arête centrale trop petit
—inférieur à 120°
3. Foret ne perçant pas
4.
Décoloration (brûlures)
près des arêtes de coupe frontales
5.
Côtés plats ou facettes de rectification
sur les surfaces affûtées
6. Grande différence de la hauteur
des arêtes (point décentré)
7.
Tête pivotante ne restant pas
verrouillée en position d’affûte-foret
ou de décrasse-meule
8. Tête pivotante difficile à faire
basculer
9. Positionneur plié
10.Outil inhabituellement chaud
SOLUTION
Le foret n’a pas été affûté suffisamment près
du positionneur ou il était mal placé. Voir
l’étape 6 des préparatifs en vue de l’affûtage.
L’arête du positionneur ne reposait pas
à plat contre la goujure. Voir l’étape 6 des
préparatifs en vue de l’affûtage. Ou, le
foret était trop près du positionneur.
Angle de dépouille insuffisant. Voir
l’étape 6 des préparatifs en vue de
l’affûtage afin de bien placer le foret.
Matériau enlevé trop rapidement.
Diminuer le taux d’alimentation.
A. Jeu dans le système de support de la
tige de rotation - voir la rubrique
“réglages”.
B. Il faut décrasser la meule.
C. Ralentir le taux d’alimentation.
D. Ralentir le mouvement de rotation.
A. Foret plié.
B. Jeu dans le système de support de la
tige de rotation - respecter les
consignes de réglage.
C. Pression manuelle inégale sur la
tête pivotante pendant l’affûtage.
Réglage nécessaire de la vis de
pression du loquet.
Vis à talon trop serrées.
Placer un foret de 3 mm (1/8 po) dans le
mandrin et plier le positionneur jusqu’à ce que
l’extrémité se trouve directement au-dessus du
centre du foret ou remplacer le positionneur.
Vérifier si l’admission d’air du moteur et
les évents sous l’outil sont obstrués.
23
Français
MANDRIN
POSITIONNEUR
VIS

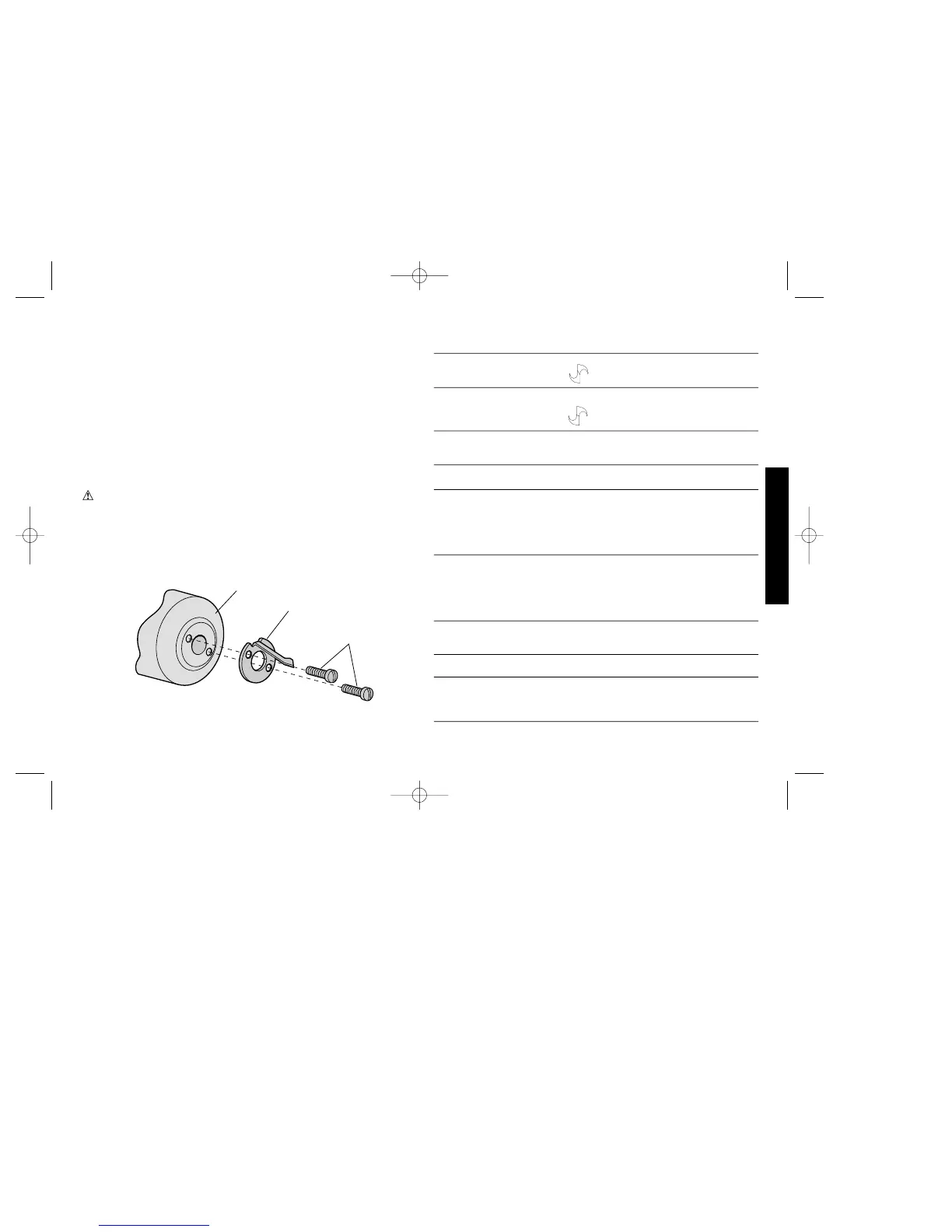

FIG. 28
Guide de dépannage
