35
Español

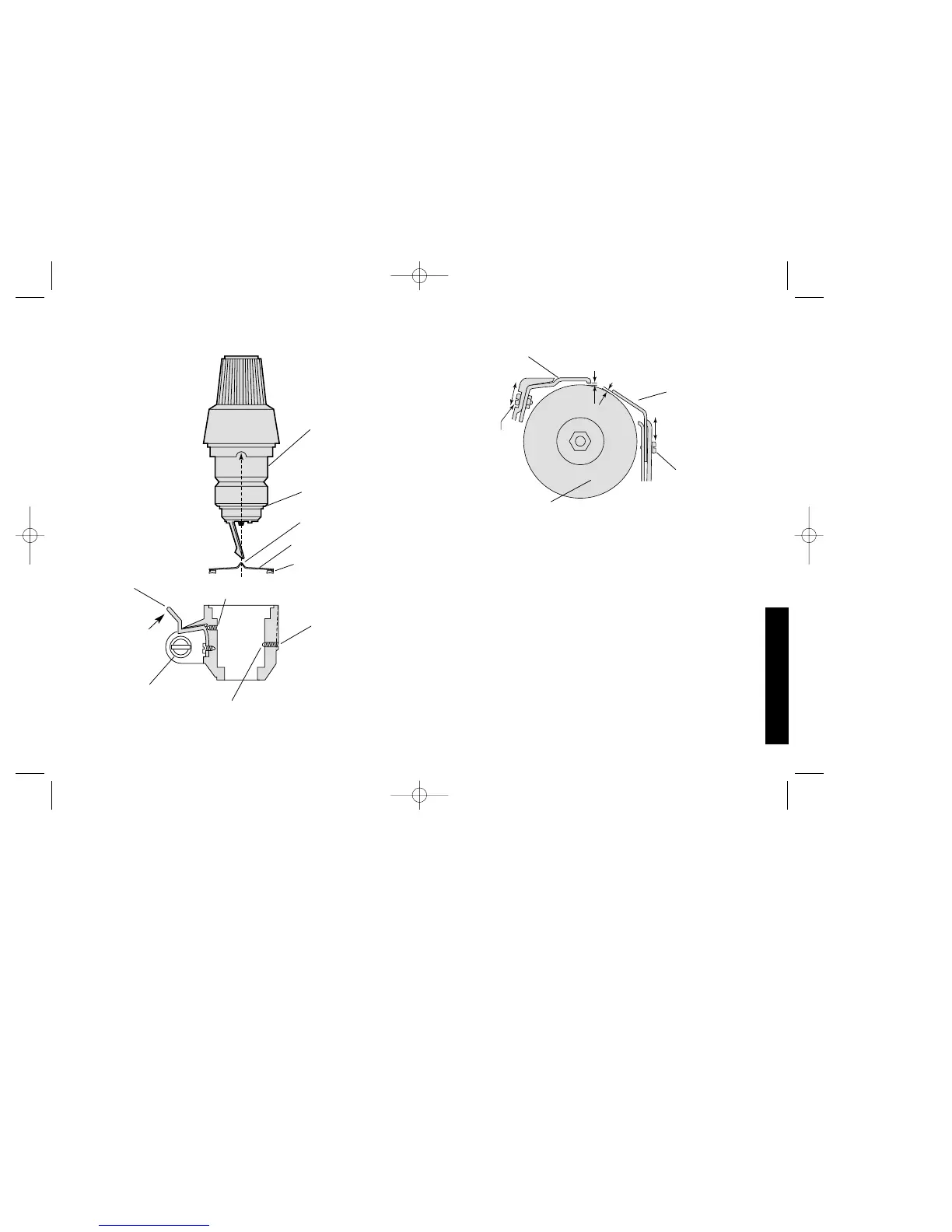

FIG. 26
PORTABROCAS
SELLO DEFIELTRO
CANAL EN “V”
HACIA ARRIBA
MUELLE
CANAL EN “U”
HACIA ABAJO
PRISIONERO
DE RETENCION
DEL PORTABROCAS
TAPON
PRISIONERO DEL CERROJO
PRISIONERO
DE SUJECION DE LA
CABEZA INCLINABLE
OPRIMA
FIG. 27
TORNILLO
DE AJUSTE
DE LA
BANDA DE
LA GUARDA
PIEDRA
DE ESMERIL
TORNILLO
DE AJUSTE
DE LA GUARDA
GUARDA
BANDA DE
LA GUARDA
CERROJO
1/16” (1.6 MM)
1/16” (1.6 MM)
mm) de manera que la cabeza inclinable se asegure con
firmeza en la posición de afilado.
D. Coloque de nuevo el muelle (note la orientación de las
proyecciones en “U” y en “V”) y el portabrocas.
E. Apriete el prisionero que manera que el portabrocas quede
acomodado en la cabeza inclinable pero pueda girarse con
facilidad.
3. Guarda y banda de la guarda (Fig. 27)
Ajuste la abertura entre las guardas y la piedra a 1,6 mm (1/16”) por
medio de los tornillos de ajuste, como se muestra. Conserve esta luz
con el desgaste de la piedra.
NOTA: Este afilador se ajusta completamente en la fábrica. Sin
embargo, debido al posible manejo rudo en el transporte, pueden
requerirse ajustes ligeros. Por favor, tómese unos minutos para
verificar los ajustes de su unidad.
4. El buscador (Fig. 28)
