22
NOTE : Ne jamais engager le dispositif de verrouillage de la lame
lorsque la scie fonctionne ni pour immobiliser loutil. Ne jamais mettre
la scie en marche lorsque le dispositif de verrouillage de la lame est
en place; cela risque dendommager la scie irrémédiablement.
Réglage de la profondeur de coupe
1. METTRE LOUTIL HORS TENSION ET ENLEVER LENSEMBLE
DE PILES.
2. Saisir fermement la scie et desserrer (dans le sens antihoraire) le
bouton de réglage de la profondeur de coupe. Déplacer le patin
afin dobtenir la profondeur de coupe voulue.
3. Sassurer que le bouton de réglage de la profondeur de coupe
est bien resserré (dans le sens horaire) avant dutiliser loutil.
Afin doptimiser les résultats de coupe, régler la profondeur de coupe
de sorte quune dent de la lame sorte du dessous du matériau à
découper. La distance correspond à celle à partir du bout de la dent
jusquau fond du creux en forme dhameçon situé devant la dent.
Cette mesure minimise la friction de la lame, permet l’évacuation de
la sciure, assure une coupe rapide et en douceur tout en réduisant
les risques de rebond. La figure 5 illustre la marche à suivre pour
vérifier le réglage de la profondeur. Déposer une pièce à découper
le long du côté de la lame de la façon illustrée et voir comment la
dent de la lame dépasse du dessous du matériau.
NOTE : Lorsquon utilise une lame à dents au carbure, ne faire sortir
la dent qu’à moitié du matériau à découper.
Réglage pour coupes en biseau
La gamme complète de réglage pour les coupes en biseau va de 0˚
à 50˚. Le secteur est calibré en multiples de 5˚. Le mécanisme de
réglage se trouve à lavant de loutil (figure 5). Il consiste en un
secteur calibré et un bouton. Faire ce qui suit pour régler la scie
pour effectuer une coupe en biseau.
1. METTRE LOUTIL HORS TENSION ET ENLEVER LENSEMBLE
Français
0
1
5
20
30
4
0
5
0
0
1
5
2
0
3
0
40
5
0

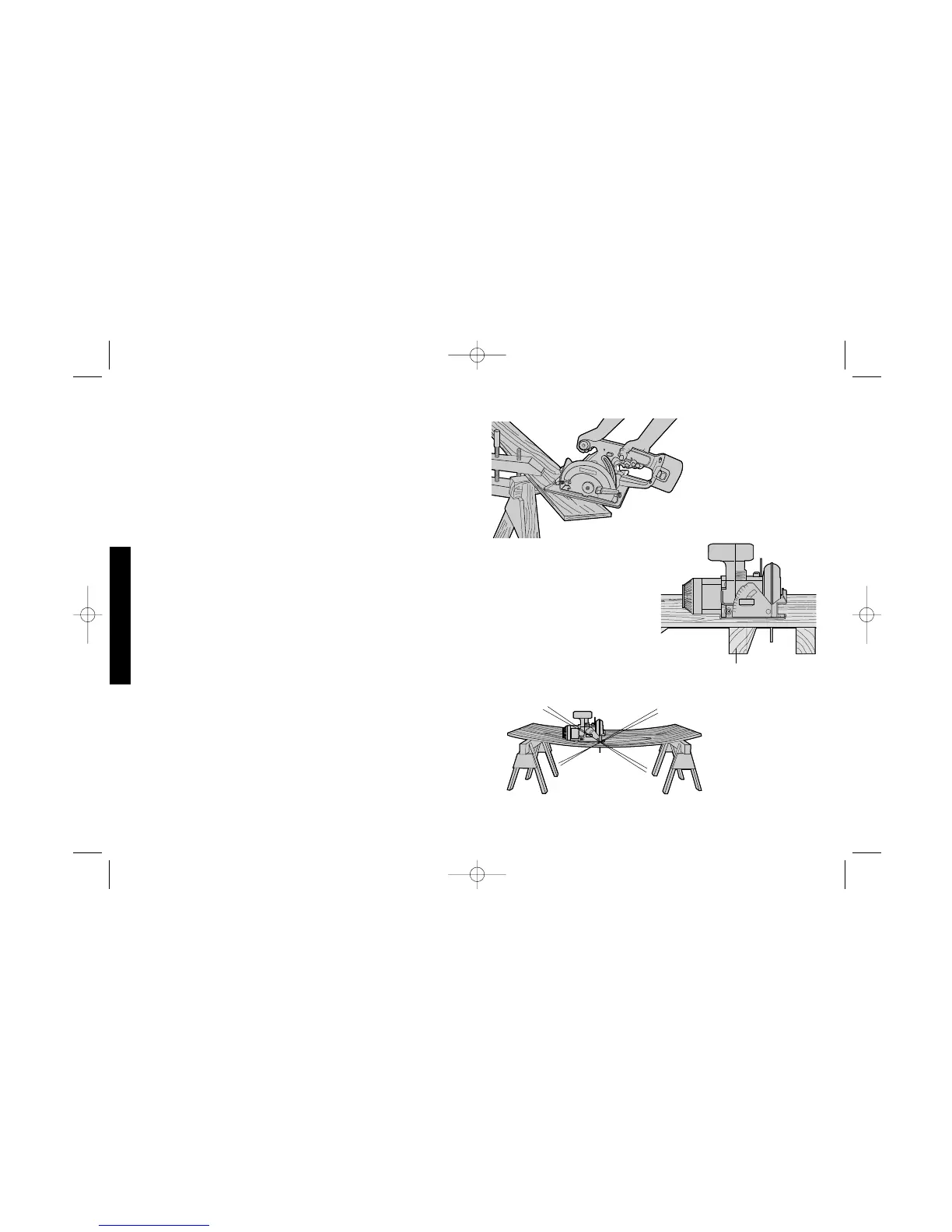

SOUTENIR LA PIÈCE
PRÈS DE LA LIGNE DE
COUPE
FIG. 7
FIG. 8
SUPPORT
FIG. 9
NE PAS SOUTENIR LA PIÈCE
LOIN DE LA LIGNE DE COUPE
DW936/384286-01 3/15/00 8:26 AM Page 22
