PORTUGUÊS
16
INDICAÇÃO DE USO
Esta ferramenta foi fabricada para trabalhos profissionais
de esmerilhamento, lixamento, polimento com escova de
arame, oucorte.
NÃO use em condições úmidas ou em presença de gases
ou líquidosflamáveis.
Esta esmerilhadeira é uma ferramenta elétrica de uso
profissional. NÃO deixe que as crianças entrem em contato
com a ferramenta. Deve supervisionar quando operadores
inexperientes usar estaferramenta.
MONTAGEM E AJUSTES

ATENÇÃO: Para reduzir o risco de lesões
graves , desligue a ferramenta e desconecte a
ferramenta da fonte de alimentação antes fazer
quaisquer ajustes ou remover/colocar anexos ou
acessórios. Um partida acidental pode causarlesão.

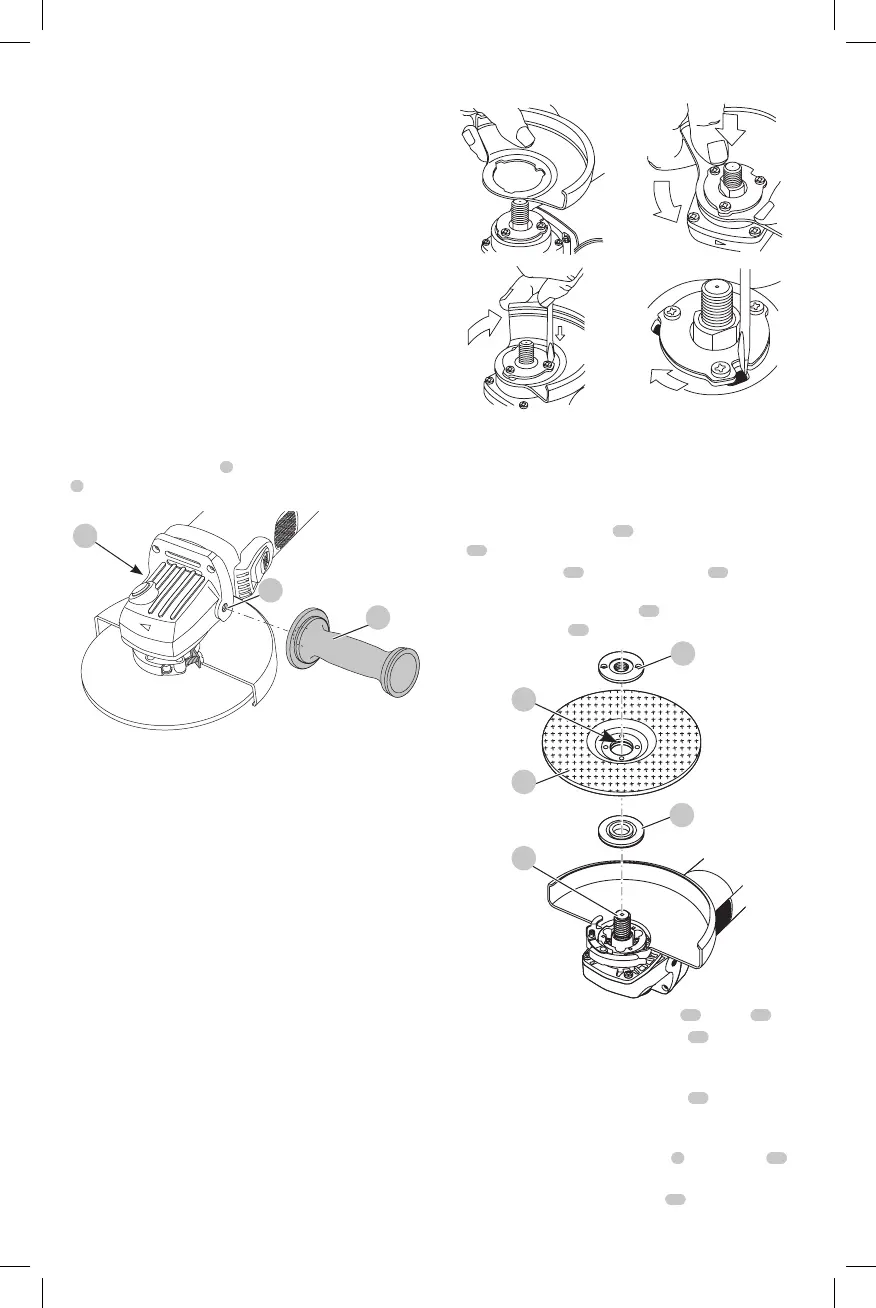

Fixar o punho lateral (Fig. B)
Enrosque o punho lateral
4
com firmeza num dos orifícios
5
em cada lado da caixa domotor.
Fig. B
5
5
4
Montagem e desmontagem da guarda de
proteção (Fig. C)
1. Alinhe o ressalto na guarda com a fenda do suporte fixo
da base da caixa de engrenagem (Fig.C1).
2. Pressione a guarda na direção da caixa de engrenagem
e depois gire-a na direção da seta (Fig.C2).
3. Nesta posição, o pino de travamento localizado na
fenda impede que a guarda fique solta, mas permite a
rotação através de 105°.
Para remover a guarda
1. Coloque a ferramenta de cabeça para baixo em uma
superfícieplana.
2. Segure a ferramenta e, usando o polegar, gire a guarda
na direção da seta (Fig.C3). Ao mesmo tempo, usando
uma chave de fendas ou outro instrumento pontiagudo,
pressione o pino de bloqueio na fenda de modo que o
ressalto na guarda fique visível (Fig.C4).
3. O pino de travamento não prende a guarda e esta pode
ser empurrada semimpedimento.
1
2
3
4
Fig. C
Instalar e retirar um disco de desbaste
(Fig. A, D–E)
1. Coloque a ferramenta em cima de uma mesa com a
protecção virada paracima.
2. Insira o encaixe de apoio
10
correctamente no veio
11
(Fig.D).
3. Coloque o disco
12
no encaixe de apoio
10
. Ao
instalar um disco com o centro levantado, certifique-
se de que o centro levantado
13
está virado para o
encaixe de apoio
10
.
Fig. D
14
13
12
11
10
4. Enrosque a porca de fixação roscada
14
no veio
11
:
a. O anel na porca de fixação roscada
14
tem de estar
virado para o disco ao instalar um disco de desbaste
(Fig. E1);
b. O anel na porca de fixação roscada
14
tem de estar
virado para o lado oposto do disco ao instalar um
disco de corte (Fig.E2).
5. Prima o botão de bloqueio do veio
2
e rode o veio
11
até este ficarfixo.
6. Aperte a porca de fixação roscada
14
com a chave de
dois pinosfornecida.
