19
FRANÇAIS
l’assemblage de l’échelle/du bras des onglets vers la gauche ou la droite jusqu’à ce que la lame
soit perpendiculaire au guide, mesuré au moyen d’une équerre. Revissez les trois vis. Ne faites pas
attention à la lecture de l’indicateur en cemoment.

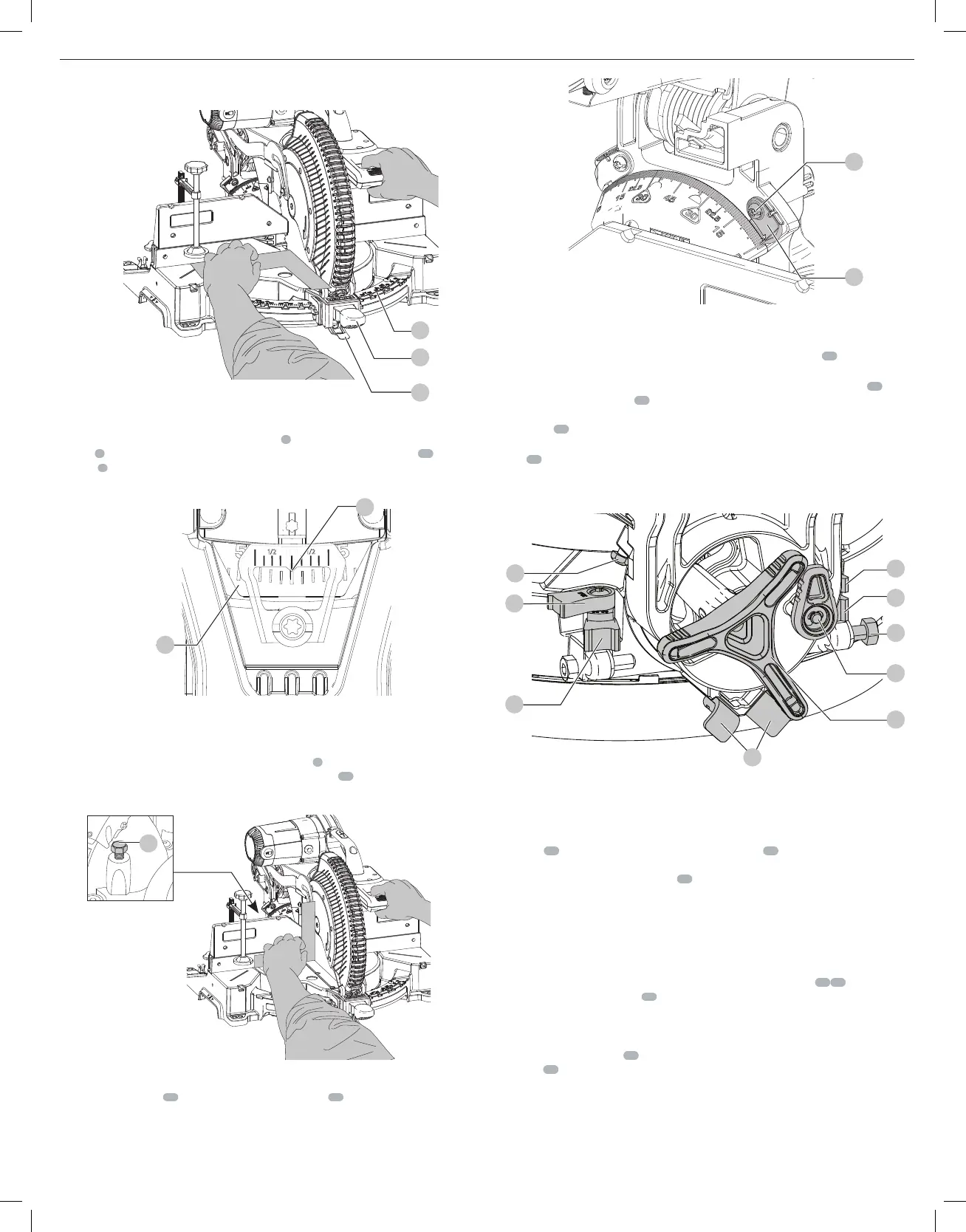

Fig. F
5
7
6
Réglage du pointeur d’onglets (Fig. F, G)
Déverrouillez le bouton de verrouillage des onglets
5
et appuyez sur le verrou du cran des
onglets
6
pour déplacer le bras des onglets à la position zéro. Observer le pointeur
28
et
l’échelle
7
à onglets illustrés à la FigureG. Si le pointeur n’indique pas exactement zéro, desserrer
la vis le maintenant en place, le repositionner et resserrer lavis.
Fig. G
7
28
Réglage du biseau en équerre avec la table (Fig. A, H)
Pour aligner la lame en équerre avec la table rotative, verrouiller le bras en position basse. Mettre
une équerre contre la lame et faire attention à ce que l’équerre ne se retrouve pas au sommet
d’une dent. Desserrer le bouton de verrouillage de l’onglet
5
et s’assurer que le bras est bien
placé contre la butée du biseau de 0°. Déplacer la vis de réglage
32
de la butée de biseau 0° au
besoin de manière à ce que la lame se trouve au biseau de 0° par rapport à latable.
Fig. H
32
Pointeur de biseau (Fig. I)
Si le pointeur de biseau
29
n’indique pas zéro, desserrer la vis
30
qui le fixe en place et déplacer
le pointeur au besoin. Ne pas retirer la plaque d’acier située devant le pointeur du biseau. Cette
plaque empêche l’accumulation de résine de bois sur l’échelle de biseau durant l’utilisation
del’outil.
29
30
Fig. I
Réglage de la butée du biseau de 45° à gauche ou à droite (Fig. J)
REMARQUE : Régler l’angle du biseau de 45° uniquement après avoir réglé l’angle du biseau de
0° et du pointeur. S’assurer que les leviers de neutralisation de biseau à 45°
20
sont enfoncés
pour obtenir un réglageexact.
Pour régler l’angle droit de biseau à 45°, desserrer le bouton de verrouillage du biseau
11
, puis
tirer le bouton de neutralisation
31
de la butée de biseau pour neutraliser la butée de biseau 0°.
Lorsque la scie se trouve complètement à droite, si le pointeur n’indique pas avec exactitude 45°,
tourner la vis
19
de la butée du biseau droit de manière à ce que le pointeur indique 45°.
Pour régler la butée du biseau de 45° à gauche, desserrer d’abord le bouton de blocage du
biseau
11
, puis incliner la tête vers la gauche. Si le pointeur n’indique pas avec exactitude 45°,
tourner la vis de la butée du biseau à gauche de manière à ce que la lecture du pointeur soit
de45°.
41
42
Fig. J
11
31
20
19
43
42
41
Ajuster la butée en biseau à 22,5 ° (ou 33,9 ° et 30 °) (Fig. A, J)
REMARQUE: régler les angles de biseau seulement après avoir effectué les réglages d’angle de
biseau et de pointeur de biseau à 0°.
• Pour ajuster l’angle de biseau gauche à 22,5°, faites basculer le cliquet de biseau gauche
à 22,5°
41
. Desserrez la molette de verrouillage de biseau
11
puis inclinez la tête
complètement vers la gauche. Si le pointeur de biseau n’indique pas exactement 22.5°,
tournez la vis de réglage de couronne
43
touchant le cliquet à l’aide d’une clé de 10mm
(7/16po) jusqu’à ce que le pointeur de biseau indique 22,5°.
• Pour ajuster l’angle de biseau droit à 22,5°, faites basculer le cliquet de biseau droit à 22,5°.
Desserrez la molette de verrouillage de biseau et tirez sur la butée de biseau à 0° pour la
désactiver. Lorsque la scie est complètement à droite, si le pointeur de biseau n’indique pas
exactement 22.5°, tournez la vis de réglage de couronne touchant le cliquet à l’aide d’une clé
de 10mm(7/16po) jusqu’à ce que le pointeur de biseau indique exactement 22,5°.
• Pour régler l’angle du biseau de 33,9°, faire pivoter le cliquet de butée
41 42
. Desserrer le
bouton de blocage du biseau
11
, puis incliner la tête vers la gauche. Si le pointeur n’indique
pas avec exactitude 33,9°, tourner la vis qui est en contact avec le cliquet de manière à ce
que la lecture du pointeur soit de 33,9°.
• Pour régler l’angle du biseau de 33,9°, faire pivoter le cliquet de butée. Desserrer le bouton
de verrouillage du biseau
11
, puis régler le bouton de neutralisation de la butée du
biseau
31
pour neutraliser la butée du biseau 0°. Lorsque la scie se trouve complètement
à droite, si le pointeur n’indique pas avec exactitude 33,9°, tourner la vis en contact avec el
cliquet de manière à ce que le pointeur indique 33,9°.
