ESPAÑOL

ATENCIÓN: Riesgo de pellizcos. Para reducir el riesgo de lesiones, mantenga el pulgar debajo
del mango cuando tire de éste hacia abajo. El protector inferior se moverá hacia arriba al
tirar del mango hacia abajo, lo que podría producir un pellizco. El mango ha sido colocado
cerca de la guarda para los cortesespeciales.
Presione levemente el mango de operación
2
y despliegue la clavija de seguridad
17
.
Lentamente, deje de presionar y permita que el brazo se eleve a la altura máxima. Utilice la clavija
de seguridad al transportar la sierra de un lugar a otro. Para bloquear el brazo, gire la perilla de
bloqueo de la cabeza 1/4 de vuelta y presione hacia abajo el brazo hasta que el brazo se bloquee
en su lugar. Utilice siempre la manija de transporte
13
para transportar la sierra o las hendiduras
para las manos
9
que se muestran en la FiguraA.

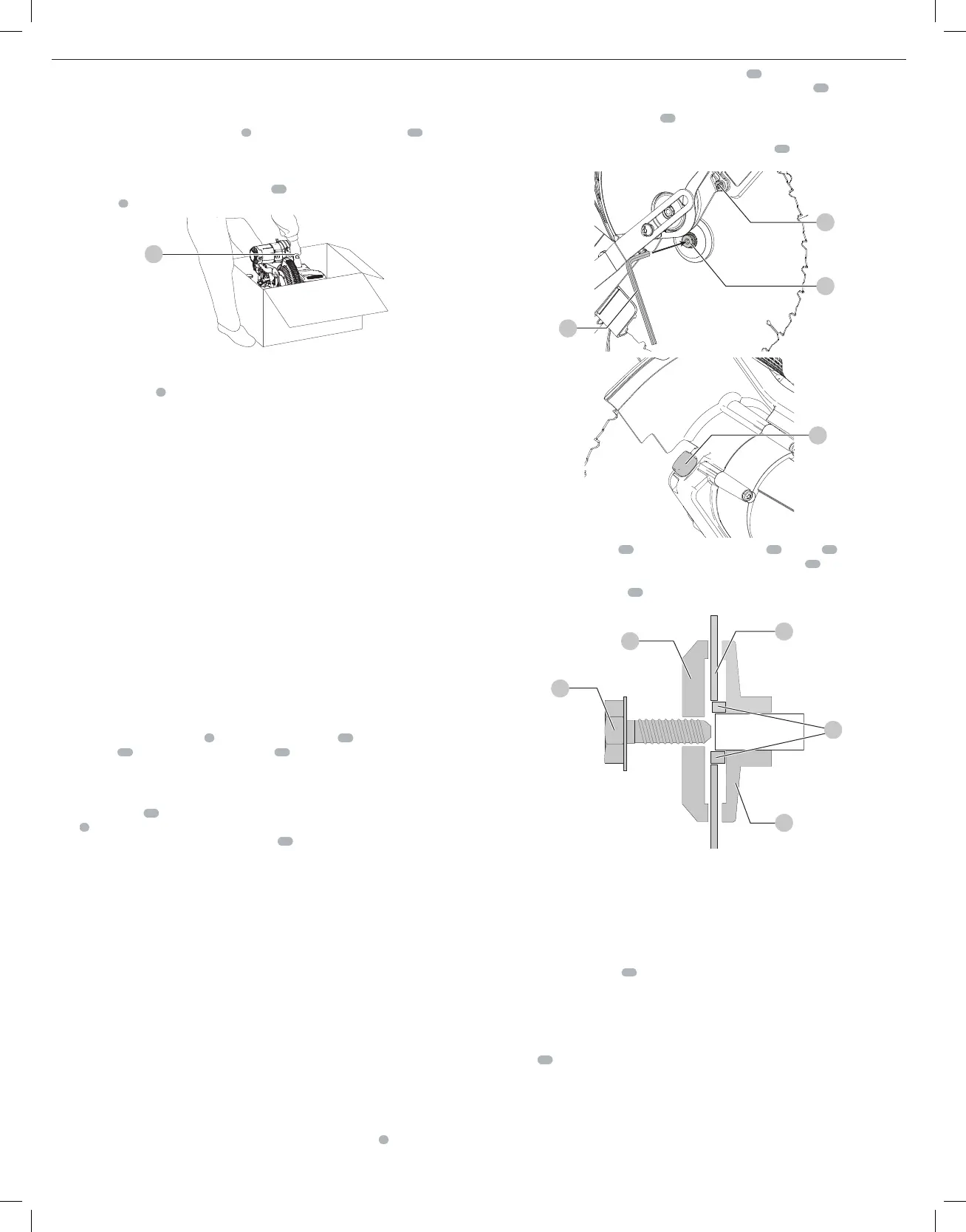

Fig. B
13
Montaje en el Banco de Trabajo (Fig. A)
Los orificios de montaje
3
se proporcionan en las cuatro patas para facilitar el montaje en el
banco, como se muestra en la Figura A. Hay orificios avellanados redondos para utilizar con
tornillos y orificios cuadrados para uso con el "perno de carro" del soporte de la sierra de inglete
o pernos M8 (5/16") o más pequeños. Utilice cualquiera de los dos orificios, no es necesario
utilizar ambos). Siempre monte la sierra firmemente en una superficie estable, para evitar
movimientos. Para facilitar su transporte, se puede montar la herramienta a una pieza de madera
contrachapada de 12,7mm (1/2") de espesor o más, que puede a su vez fijarse al soporte de la
pieza de trabajo o trasladarse a otros puestos de trabajo y volver afijarse.
NOTA: Si elige montar la sierra a una pieza de madera contrachapada, asegúrese de que los
tornillos de montaje no sobresalgan de la parte inferior de la madera. La madera contrachapada
debe quedar bien estabilizada sobre el soporte de trabajo. Al sujetar la sierra a cualquier
superficie de trabajo, utilice únicamente los refuerzos de sujeción donde se encuentran los
orificios de los tornillos de montaje. Si la sujeta en cualquier otro lugar es probable que interfiera
con el funcionamiento adecuado de lasierra.

ATENCIÓN: Para evitar bloqueos e imprecisiones, asegúrese de que la superficie de montaje
no esté deformada ni desnivelada. Si la sierra oscila sobre la superficie detrabajo, coloque un
trozo delgado de material bajo una de las patas de la sierra para afirmarla sobre la superficie
demontaje.
Transporte de la Sierra (Fig. A)

ADVERTENCIA: Para reducir el riesgo de lesiones, apague la herramienta y
desconéctela de la fuente de alimentación antes de intentar moverla, cambiar
accesorios o hacerajustes.

ADVERTENCIA: Para reducir el riesgo de lesiones personales graves, SIEMPRE bloquee la
perilla de bloqueo de inglete
5
, la perilla de bloqueo de bisel
11
, la perilla de bloqueo de la
cabeza
17
y la perilla de bloqueo de la cerca
14
antes de transportar lasierra.

ADVERTENCIA: La perilla de bloqueo de inglete debe usarse sólo cuando se transporte o
guarde la sierra. NUNCA use la perilla de bloqueo para ninguna operación decorte.
Para transportar convenientemente la sierra de inglete de un lugar a otro, se ha incluido una
manija de transporte
13
en la parte superior del brazo de la sierra y unas hendiduras para
mano
9
en la base, como se muestra en la Figura A. Para transportar la sierra, baje el brazo de la
sierra y presione el pasador de bloqueo de la cabeza
17
para asegurar el brazo. Se ajustará a la
posición de bloqueo.
MONTAJE Y AJUSTES

ADVERTENCIA: Para reducir el riesgo de lesiones personales graves, apague
la herramienta y desconéctela de la fuente de alimentación antes de realizar
ajustes o de retirar/instalar dispositivos o accesorios. Un arranque accidental podría
causarlesiones.
Cambio o Instalación de una Hoja de Sierra Nueva (Fig. A, C–E)

ADVERTENCIA: Para reducir el riesgo de lesiones, apague la herramienta y
desconéctela de la fuente de alimentación antes de intentar moverla, cambiar
accesorios o hacerajustes.

ATENCIÓN:
• Nunca oprima el botón de bloqueo del eje mientras la hoja esté en funcionamiento o en
marcha porinercia.
• No utilice esta sierra ingletadora para cortar metales ferrosos (que contengan hierro o
acero) o mampostería o productos de cemento defibra.
Retiro de la Hoja
1. Desenchufe lasierra.
2. Levante el brazo hasta la posición superior y levante el protector inferior
4
todo lo que
seaposible.
3. Afloje, pero no retire el tornillo del soporte del protector
39
hasta que se pueda levantar
suficientemente el soporte como para tener acceso al tornillo de la hoja
34
. El protector
inferior permanecerá levantado debido a la posición del tornillo del soporte delprotector.
4. Oprima el botón de bloqueo del eje
24
mientras gira cuidadosamente la hoja de la sierra a
mano hasta enganchar elbloqueo.
5. Con el botón oprimido, utilice la otra llave hexagonal de 6 mm
16
proporcionada para aflojar
el tornillo de la hoja. (Gire en sentido de las agujas del reloj, roscas de mano izquierda.)
Fig. C
16
23
39
Fig. D
24
6. Retire el tornillo de la hoja
34
, abrazadera externa de la hoja
25
y la hoja
26
. El adaptador
de hoja de 25,4 mm (1"), si se utiliza, y la abrazadera interna de la hoja
27
pueden dejarse en
eleje.
NOTA: El adaptador de hoja
40
de 25,4 mm (1") no se utiliza en las hojas que tienen un
orificio de 15,88 mm (5/8").
Fig. E
34
25
26
27
40
Instalación de la Hoja
1. Desenchufe lasierra.
2. Con el brazo levantado, el protector inferior abierto y el soporte del protector, coloque la
hoja en el eje, sobre el adaptador de hoja (si utiliza una hoja con orificio de 254 mm [1"] de
diámetro) y contra la abrazadera interna de la hoja, con los dientes de la parte inferior de la
hoja apuntando hacia la parte trasera de lasierra.
3. Monte la abrazadera externa de la hoja sobre eleje.
4. Instale el tornillo de la hoja
34
y, fijando el bloqueo del eje, ajuste el tornillo firmemente con
la llave hexagonal de 6 mm provista. (Gire en sentido contrario a las agujas del reloj, roscas
de mano izquierda.)
NOTA: Cuando se utilizan hojas con un orificio de 15,88 mm (5/8") de diámetro, no se utiliza
el adaptador de hoja, que debe guardarse en un lugarseguro.
5. Vuelva a colocar el soporte del protector en su posición original y ajuste firmemente el
tornillo
39
del mismo para mantenerlo en sulugar.

ADVERTENCIA:
• Antes de poner en funcionamiento la sierra, se debe volver a colocar el soporte
del protector en su posición original y ajustar eltornillo.
• Si no se cumple con esta indicación, el protector podría tocar la hoja de la sierra
en rotación y provocar daños a la sierra y lesiones personalesgraves.
